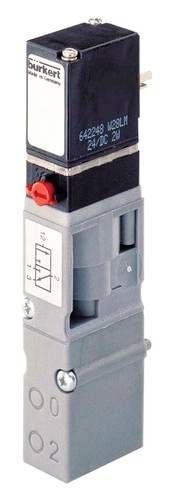

Bürkert pneumatski ventil 6526 205937 2 do 10 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (149,99 € / komad)
149,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Pogon - ručni rad Materijal: ručni rad nije dostupan
- Oprema (ventilski otok) - dimenzija polja 1: 16,5 mm
- Materijal za brtvljenje - materijal za brtvu glavnog ventila: FKM (fluoro guma)
- Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 2 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: gore
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Polaritet električnog priključka: nebitan
- Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
- Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Tip upravljanja ventilom: električni
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 12 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Integrirano smanjenje snage: Ne
- Svojstva uređaja - Vrsta pričvršćivanja: Metrički vijci
- Svojstva uređaja - ugradbene dimenzije: M3 x 30
- Svojstva uređaja - Materijal za pričvršćivanje: čelik
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 700 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 6 mm
- Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
- Priključak proces / vod - uzorak prirubnice: FM18
- Procesni/cijevni priključak - vrsta radnog priključka: prirubnica
- Priključak proces / linija - položaj radnog priključka: na pneumatskom modulu
- Priključak proces / vod - radni priključak uzorak prirubnice: FM18
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - Napon min / Nazivni napon: 110 V
- Napon - Napon max / Nazivni napon: 120 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Zavojnica (jezgra) - Veličina zavojnice: 16 mm
- Zavojnica (jezgra) - Potrošnja električne energije min.: 3 W
- Zavojnica (jezgra) - Potrošnja električne energije max.: 3 W
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
- Način rada - Priključak fluidnog voda Broj: 3
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: C - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC), radni priključak 2 (A/OUT) do priključka 3 (R/NO) otvoren C - zatvoren u položaju mirovanja - tlačni priključak 1 ( P/NC), radni priključak 2 (A/OUT) na priključak 3 (R/NO) otvoren
- Način rada - ručni rad: Br
- Način rada - Ručni način rada Vrsta: Nije dostupno
- Način rada - ručni rad Zaključavanje: ručni rad nije dostupan
- Način rada - Ručni rad Utor za vijak: nije dostupan ručni rad
- Vrsta proizvoda
pneumatski ventil
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
205937
- Radni tlak (maks
10 bar
- Radni tlak (min.)
2 bar
- Područje radnog tlaka
2 do 10 bar
- Radni medij
komprimirani zrak
- Ø cijevi
6 mm
IP65
- Vrsta
6526
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046953 Bürkert pneumatski ventil 6526 205937 2 do 10 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046953 Bürkert pneumatski ventil 6526 205937 2 do 10 bar 1 St.
Opis
Ventili tipa 6526 sastoje se od elektromagnetskog ventila tipa 6106 i pneumatskog ventila sa sjedištem. Princip rada omogućuje prebacivanje visokih tlakova uz nisku potrošnju energije i kratko vrijeme uključivanja. Ventili se mogu poredati u nizu i sa utičnim priključkom na stražnjoj strani, po mogućnosti za otoke ventila (tipovi 8640 ili 8644) i s utičnim priključkom na prednjoj strani, mogu se po mogućnosti koristiti na blokovima ventila za upravljanje pneumatskim pogonima. Pilot ventili su standardno opremljeni ručnim upravljanjem.
