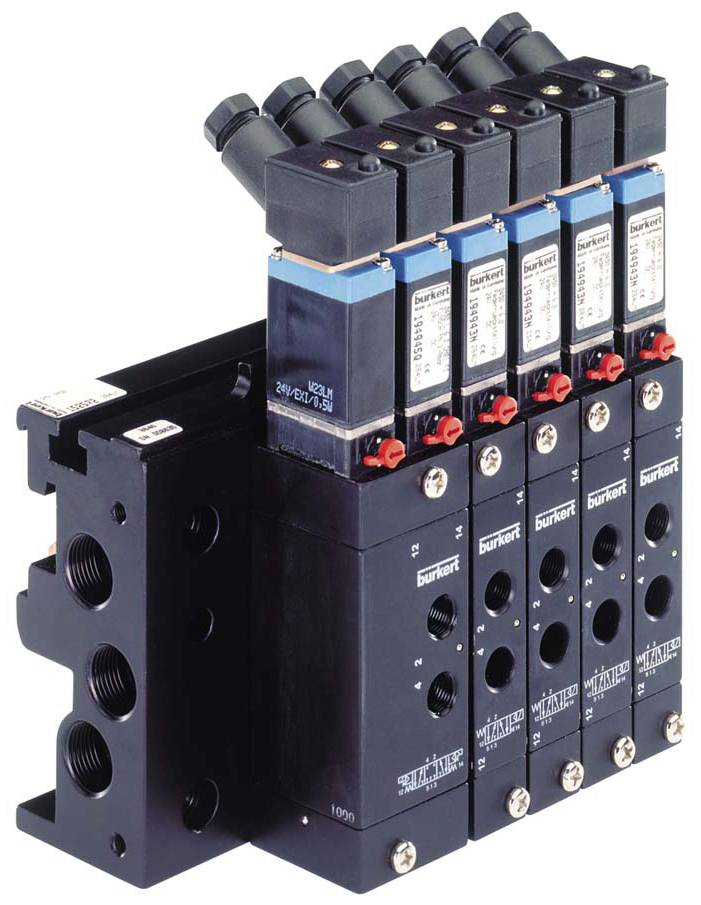

Bürkert višesmjerni ventil 0450 30054 2 do 8 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (275,00 € / komad)
275,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Pogon - ručni rad Materijal: PA (poliamid)
- Oprema (ventilski otok) - dimenzija polja 1: 33 mm
- Materijal brtve - materijal brtve glavnog ventila: NBR (nitrilna guma)
- Materijal za brtvljenje - materijal za brtvu pilotske kontrole: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 70 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 2 bara
- Tlak i temperatura - Nazivni tlak max: 8 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: opskrbna strana
- Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
- Svojstva uređaja - Glavni ventil Princip rada: Klizni ventil
- Svojstva uređaja - Tip upravljanja ventilom: električni
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 15 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 19 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - integrirano smanjenje snage: Br
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 1.580 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 0,9 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 9 mm
- Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
- Priključak proces / vod - uzorak prirubnice: FM13
- Priključak za proces/liniju - Promjer radnog priključka (inči): 1/4 inča
- Procesni/cijevni priključak - vrsta radnog priključka: unutarnji navoj
- Veza proces / vod - radna veza Vrsta navoja: G
- Priključak proces/linijski - položaj radnog priključka: nasuprot dovodne strane
- Priključak proces / linija - radni priključak Materijal: aluminij
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - Napon min / Nazivni napon: 12 V
- Napon - Napon max / Nazivni napon: 12 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Zavojnica (jezgra) - Potrošnja električne energije min.: 1 W
- Zavojnica (jezgra) - Potrošnja električne energije maks.: 1 W
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Materijali - Glavni ventil Materijal u kontaktu s medijem: aluminij
- Materijali - Glavni ventil Materijal u kontaktu s okolinom: aluminij
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
- Način rada - Broj priključka fluidne linije: 5
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: H/Z - otvoren u položaju mirovanja - tlačni priključak 1 na radni priključak 2, radni priključak 4 na izlaz 5 otvoren, izlaz 3 zatvoren, izlaz 3 zatvoren
- Način rada - ručni rad: da
- Način rada - ručni tip rada: rotacijski rad
- Način rada - Ručni rad Zaključavanje: Ne
- Način rada - ručni rad utor za vijak: da
- Vrsta proizvoda
višesmjerni ventil
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
30054
- dim.
(Ø) 9.00 mm
- Radni tlak (maks
8 bar
- Radni tlak (min.)
2 bar
- Područje radnog tlaka
2 do 8 bar
- Promjer
9.00 mm
IP65
- Vrsta
450
- Maks. temperatura medija
70 °C
- Min. temperatura medija
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046829 Bürkert višesmjerni ventil 0450 30054 2 do 8 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046829 Bürkert višesmjerni ventil 0450 30054 2 do 8 bar 1 St.
