Name: binder 09 0974 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični kone
Brand: binder
SKU: 3215138
Availability: BackOrder

'Crni okrugli utikač s šesteropolnim priključkom, metalnim navojem i plastičnim kućištem, pogledan sa strane.'

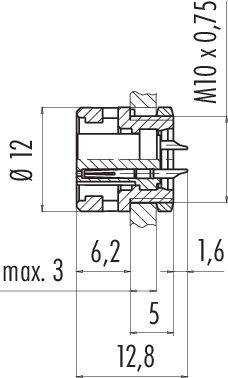

Tehnički nacrt cilindričnog dijela s mjerama. Promjer 12 mm, M10 x 0,75 navoj, različite mjere visine.

Kružni dijagram s dva numerirana kruga: '1' gore lijevo i '2' dolje desno. Linije odjeljene na četiri dijela.

1/3

Slika slična

Vrsta proizvoda

utičnica s prirubnicom

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pon,26.10.

205 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (10,99 € / komad)

10,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 09 0974 00 02-20 utičnica s prirubnicom žženski konektor, ravni Serija (Okrugli utični konektori): 710 Ukupan broj polova: 2 1 St.

Utičnica s bajonetnom prirubnicom
Broj polova: 2
nezaštićena
lemljenje
IP40

Više informacija

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PA (UL94 V-0)
Vrsta montaže: montaža na kućište

Tip: 09 0974 00 02

Vrsta proizvoda: utičnica s prirubnicom

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 2

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Lokot: Bajonett

Nazivni napon: 125 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 24

Proizvođač-br. dijela: 09 0974 00 02-20

Broj polova: 2

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 710

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

binder 09 0974 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215138

Dostava pon,26.10.

205 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

4 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

binder 09 0973 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215137

Dostava pet,04.12.

Conrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

binder 09 0997 00 05-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215139

Dostava pon,26.10.

245 kom. - zaliha NjemačkaConrad Electronic

3 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 99 0971 100 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215881

Dostava pon,26.10.

45 kom. - zaliha NjemačkaConrad Electronic

4 A

ravni muški konektor

1 St.

priključak za kabel

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13,99 €^*

binder 99 0971 102 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215882

Dostava sri,25.11.

Conrad Electronic

4 A

ravni muški konektor

1 St.

priključak za kabel

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13,99 €^*

binder 99 0972 100 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215883

Dostava sri,25.11.

Conrad Electronic

4 A

žženski konektor, ravni

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 99 0972 102 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215884

Dostava sri,25.11.

Conrad Electronic

4 A

žženski konektor, ravni

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 99 0975 102 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215885

Dostava pon,26.10.

49 kom. - zaliha NjemačkaConrad Electronic

4 A

ravni muški konektor

1 St.

priključak za kabel

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

17,99 €^*

binder 99 0976 102 03-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 3 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215886

Dostava pon,26.10.

37 kom. - zaliha NjemačkaConrad Electronic

4 A

žženski konektor, ravni

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

binder 99 0980 102 04-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori): 710 1 St.

Kataloški br.:3215888

Dostava sri,25.11.

Conrad Electronic

3 A

žženski konektor, ravni

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215138 binder 09 0974 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični kone

Upute za rad i sigurnost

Upute za rad i sigurnost 3215138 binder 09 0974 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični kone

Opis

Naši subminijaturni kružni konektori dizajnirani su za mnoge primjene u kojima veličina i integritet signala igraju važnu ulogu. Nudimo modele s zaključavanjem na klik, bajunet i push-pull, kao i s M9 vijčanim zaključavanjem u dvije različite verzije, s IP40 ili IP67 zaštitom. Konektori su dostupni s dva do osam kontakata, u ravnim ili kutnim verzijama te kao prirubnički konektori. Različiti modeli imaju priključak za lemljenje potapanjem ili lemljenje i dostupni su s lijevanim kabelima različitih duljina. Koristimo visokokvalitetne materijale za proizvodnju naših kružnih spojnica. Kućišta i kontaktna tijela su od PUR-a ili PVC-a, kontakti su od pozlaćene bronce ili pozlaćenog mesinga. Dostupno je sedam različitih serija koje impresioniraju sljedećim prednostima:

• Izbor zaključavanja
• Klasa zaštite IP40 ili IP67
• 2 do 8-polni
• Ravne i kutne verzije
• Do 1000 ciklusa parenja
