Konektori i kabeli Konektori Industrijski konektori Okrugli konektor

binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone

EAN:
Šifra proizvođača:
Kataloški br.:
Kružni metalni dio s navojem i plastičnim umetkom, vjerojatno spojni element ili adapter.
Slika slična
Kružni metalni dio s navojem i plastičnim umetkom, vjerojatno spojni element ili adapter.

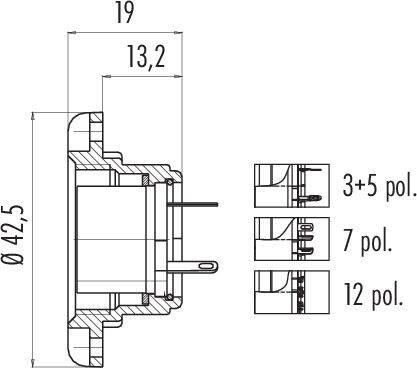

Tehnički nacrt konektora s mjerama: promjer 42,5, ukupna duljina 19, unutarnja mjera 13,2. Varijacije: 3+5-polni, 7-polni, 12-polni.
Raspored pinova okruglog 5-opolnog DIN konektora: Gore na sredini Pin 3, gore lijevo Pin 2, gore desno Pin 4, dolje lijevo Pin 1, dolje desno Pin 5.
1/3
Slika slična
Vrsta proizvoda
utičnica s prirubnicom
Konstrukcija
žženski konektor, ravni
Ukupan broj polova
5
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
Deutsch (Deutschland)
binder
Dostava sri, 14.10.

56 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
38,99 €
3
4% = 1,70 €
37,29 €
5
6% = 2,37 €
36,62 €
10
7% = 2,82 €
36,17 €
25
9% = 3,33 €
35,66 €
50
10% = 3,90 €
35,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj

Ukupno (38,99 € / komad)
38,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Istaknuti proizvodi i detalji

binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Serija (Okrugli utični konektori): 691 Ukupan broj polova: 5 1 St.

  • M25 utičnica s prirubnicom
  • Broj polova: 5
  • koji se može zaštititi
  • lemljenje
  • IP40

Tehnički podaci

  • EMC prikladnost: može se zaštititi
  • Otpor izolacije: ≥ 10¹⁰ Ω
  • Otpor kontakta: ≤ 5 mΩ
  • Skupina izolacijskih materijala: III
  • Prenaponska kategorija: II
  • Stupanj onečišćenja: 1
  • Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
  • Vrsta montaže: montaža na kućište
Tip

09 0040 00 05

Vrsta proizvoda

utičnica s prirubnicom

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

5

Priključak

lemni

Sadržaj

1 St.

Nazivna struja

10 A

Nazivna struja - zaokružena

10 A

Lokot

vijak

Nazivni napon

250 V

Kontaktni materijal

CuSn

Materijal kućišta

aluminijska legura

AWG 16

Proizvođač-br. dijela

09 0040 00 05-20

Broj polova

5

Maks. presjek

1.50 mm²

Područje poprečnog presjeka

1.50 mm² (max)

IP40

Serija

691

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip
Nazivna struja - zaokružena
Konstrukcija
Sadržaj
Ukupan broj polova
Vrsta proizvoda
Nazivni napon

binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 1 St.
binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 1 St.

3214459


Ovaj proizvod
09 0040 00 05
10 A
žženski konektor, ravni
1 St.
5
utičnica s prirubnicom
250 V
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 20 St.
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 20 St.

2559476


09 0035 00 03
10 A
muški konektor za prirubnicu
20 St.
3
utikač s prirubnicom
250 V
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 20 St.
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 20 St.

2559477


09 0039 00 05
10 A
muški konektor za prirubnicu
20 St.
5
utikač s prirubnicom
250 V
binder utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 20 St.
binder utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 20 St.

2559478


09 0040 00 05
10 A
žženski konektor, ravni
20 St.
5
utičnica s prirubnicom
250 V
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 Serija (Okrugli utični konektori): 691 20 St.
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 Serija (Okrugli utični konektori): 691 20 St.

2559479


09 0043 00 07
5 A
muški konektor za prirubnicu
20 St.
7
utikač s prirubnicom
250 V
binder priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.
binder priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

2560228


09 0445 00 12
5 A
ravni muški konektor
20 St.
12
priključak za kabel
125 V
binder kabelska kutija žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.
binder kabelska kutija žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

2560229


09 0446 00 12
5 A
žženski konektor, ravni
20 St.
12
kabelska kutija
125 V
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.
binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

2560230


09 0447 00 12
5 A
muški konektor za prirubnicu
20 St.
12
utikač s prirubnicom
125 V
binder utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.
binder utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

2560231


09 0448 00 12
5 A
žženski konektor, ravni
20 St.
12
utičnica s prirubnicom
125 V
binder 09 0035 00 03-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 1 St.
binder 09 0035 00 03-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 1 St.

3214457


09 0035 00 03
10 A
muški konektor za prirubnicu
1 St.
3
utikač s prirubnicom
250 V

Dokumenti i preuzimanja

Podatkovna tablica

Deutsch (Deutschland)

Podatkovna tablica 3214459 binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone

Upute za rad i sigurnost

Upute za rad i sigurnost 3214459 binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone

Opis

Naš asortiman konektora za napajanje prikladan je za gotovo sve aplikacije niskog i visokog napona, od sigurnosnih i CCTV sustava do Ethernet komponenti sabirnice polja do AC i DC motora. Neki modeli zadovoljavaju zahtjeve najekstremnijih okruženja - kako u zatvorenom tako i na otvorenom. Dostupne su različite mogućnosti spajanja; mogući su sustavi zaključavanja M23, M25 i RD24. Neki modeli imaju odobrenje ESTI+, UL i VDE. Kako bi proširili opseg primjene, korisnici mogu birati između ravnih i pravih kutnih kabela i verzija s prirubnicom.

Karakteristike:

• 3 do 24 kontakta, također s +PE
• Klasa zaštite od IP40 do IP69K
• UL, VDE i ESTI+ odobrenje
• Formati kabela i prirubnica
• Lemljenje, vijčani terminal, stegnuti spoj i oblikovani kabel
• Zaštitne verzije

Ovaj tekst je strojno preveden.

Opis

Naš asortiman konektora za napajanje prikladan je za gotovo sve aplikacije niskog i visokog napona, od sigurnosnih i CCTV sustava do Ethernet komponenti sabirnice polja do AC i DC motora. Neki modeli zadovoljavaju zahtjeve najekstremnijih okruženja - kako u zatvorenom tako i na otvorenom. Dostupne su različite mogućnosti spajanja; mogući su sustavi zaključavanja M23, M25 i RD24. Neki modeli imaju odobrenje ESTI+, UL i VDE. Kako bi proširili opseg primjene, korisnici mogu birati između ravnih i pravih kutnih kabela i verzija s prirubnicom.

Karakteristike:

• 3 do 24 kontakta, također s +PE
• Klasa zaštite od IP40 do IP69K
• UL, VDE i ESTI+ odobrenje
• Formati kabela i prirubnica
• Lemljenje, vijčani terminal, stegnuti spoj i oblikovani kabel
• Zaštitne verzije

Ovaj tekst je strojno preveden.
