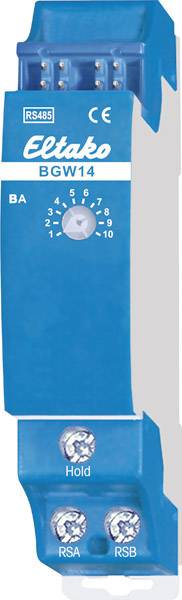

BGW14 Eltako prolaz profilna šina
EAN:
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka
Broj
Ukupno (65,99 € / komad)
65,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
prolaz
- Serija
Eltako
- dim.
(Š x D) 18 mm x 58 mm
IP20
- Napajanje
preko sistemske sabirnice iz uređaja za napajanje
- Radni napon
12 V
- Vrsta montaže
profilna šina
- Prijenos podataka (Smart Home)
ožičeni
- Širina
18 mm
- Dubina
58 mm
- Bazna stanica
nije potrebno, neobavezno za daljinski pristup
- Razmjena podataka
dvosmjeran (dvo)
n.rel. (EENRPS00)
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
FALSE
TRUE
FALSE
1
Other
FALSE
FALSE
FALSE
FALSE
Other
FALSE
FALSE
FALSE
FALSE
12-12 V
IP20
FALSE
FALSE
TRUE
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2162331 BGW14 Eltako prolaz profilna šina
Opis
RS485 pristupnik autobusa. Dvosmjerno. Gubitak u stanju čekanja samo 0,3 vata. Modularni uređaj za ugradnju na DIN-EN 60715 TH35 montažnu šinu. 1 odjeljka jedinica = 18 mm široka, 58 mm dubina. Spajanje na Eltako RS485 autobus. Križni ožičeni autobus i napajanje skakačima. Djelovanje u kombinaciji s FAM14 ili FTS14KS. Zadržani terminal povezan je s FAM14 ili FTS14KS. Do 16 RS485 senzora BUTH65D / 12VDC, BBH65 / 12VDC i BTR65H / 12VDC mogu se spojiti na RSA / RSB terminale. Četverožična sabirnica koristi se za prijenos podataka i napajanje s 12V DC-komutacijskim napajanjem. Veza se, primjerice, uspostavlja standardnim telefonskim kabelom (JY (ST) Y 2x2x0,8 mm2). Dopuštena ukupna dužina pruge je 1000m. Drugi završni otpornik od 120 Ohma isporučen sa BGW14 također mora biti povezan na RSA / RSB terminale na najudaljenijem senzoru. S do 8 BGW14, podaci sa do 128 senzora mogu se unijeti u RS485 vodilicu. Rotacijski prekidač BA načina rada postavlja se prema uputama za uporabu.
