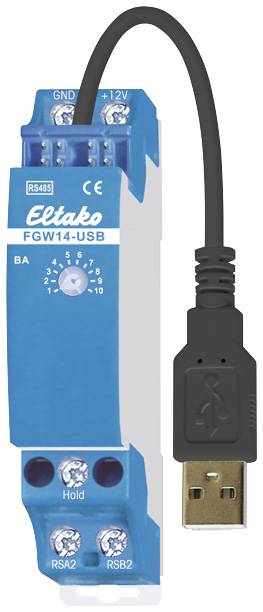

FGW14-USB Eltako RS485-Bus prolaz regal za uređaje

Gateway s USB-A konektorom. Dvosmjerno. Gubitak u stanju pripravnosti samo 0,3 vata. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 1 jedinica koraka = 18 mm širine, 58 mm dubine. Pristupnik je širok samo 1 TE, ali se može koristiti više puta: za povezivanje Professional Smart Home Controller SafeIV ili osobnog računala preko USB sučelja, za spajanje do tri FEM, za spajanje na komponente sabirnice starije serije 12 ili kao konektor sabirnice dvije serije 14 RS485 sabirnice. Priključak na Eltako RS485 bus. Križno ožičenje sabirnice i napajanje s kratkospojnikom. Rad u kombinaciji s FAM14 ili FTS14KS. Priključni terminal je spojen na FAM14 ili FTS14KS. Veza s računalom je putem USB sučelja s 9600 bauda ili 58k bauda. Moduli radijskih prijemnika FEM spojeni su paralelno na stezaljke sub-sabirnice RSA2 i RSB2 kao i na stezaljke napajanja GND i +12V. Do 10 ulaznih modula s tipkama FTS12EM spojeno je u seriju na terminale podsabirnice RSA2 i RSB2, ako je potrebno u seriju s modulima FEM radio prijemnika. SafeIV ili veza s računalom ostvaruje se putem USB sučelja. Pogoni serije 12 spojeni su na podsabirničke terminale RSA2 i RSB2. Ovdje nema veze na čekanju. Druga sabirnica serije 14 dovodi se preko terminala RSA2/RSB2. Okretna sklopka načina rada BA postavlja se prema uputama za uporabu.

Ovaj tekst je strojno preveden.
