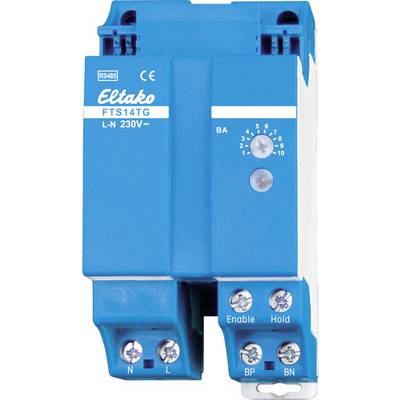

FTS14TG Eltako RS485-Bus prolaz profilna šina

Gateway tipki za FTS14 sustave. Gubitak u pripravnosti samo 1,3 W. Spajanje na Eltako RS485 autobus. Križni ožičeni autobus i napajanje skakačima. Djelovanje u kombinaciji s FAM14 ili FTS14KS. Za bolje rasipanje topline, potrebno je održavati razdjelnik za ventilaciju ½ na lijevoj strani, koristite priloženi razmaknik DS14. Napon napajanja 230V. S do 3 pristupnika s tipkama FTS14TG, telegrami do 90 četverosmjernih tipki sabirnice B4T65 i B4FT65 ili spojnice sabirnica tipki FTS61BTK i FTS61BTKL s uobičajenim tipkama spojenim na njih mogu se unositi preko dvožične magnetske sabirnice. Prijenos podataka i napajanje obavljaju istovremeno koristeći samo 2 žice. Ovo eliminira brojne pojedinačne upravljačke linije gumba. Možda nije potreban FTS14EM. Do 30 B4T65, B4FT65, FTS61BTK i FTS61BTKL mogu se spojiti na jedan ulazni gumb FTS14TG. Preko dvožilne magistrale povezani uređaji isporučuju se s 29 V istosmjernim naponom i istovremeno prijenosom podataka. Koristite samo uobičajene autobusne ili telefonske linije. Dvožični je magnet električno izoliran od Eltako RS485 sabirnice. Dopuštena ukupna dužina linije je 200m. RLC element isporučen s FTS14TG također mora biti spojen na BP i BN terminale na najudaljenijoj tipki sabirnice ili spojnici tipki sabirnice. S FTS14FA u Eltako RS485 magistrali, tipkovni telegrami spojenih uređaja šalju se i na građevinski radio Eltako.
