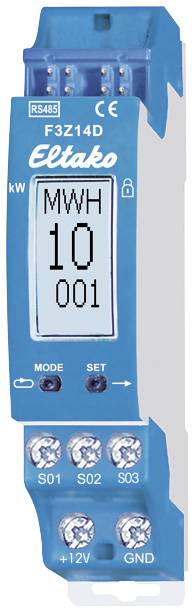

F3Z14D Eltako RS485-Bus bežični kolektor mjerača električne energije za sabirnicu montažna šina (DIN šina)

RS485 bus radiomjerni kolektor za brojila struje, plina i vode. Za 3 S0 sučelja i/ili 3 AFZ skenera, gubitak u stanju pripravnosti samo 0,1 vata. Modularni instalacijski uređaj za montažu na DIN šinu (1TE). Priključak na Eltako RS485 bus. Križno ožičenje sabirnice i napajanje s kratkospojnikom. Ovaj kolektor brojila može prikupiti podatke s do tri brojila struje, plina i vode i učiniti ih dostupnima RS485 sabirnici. Ili za prosljeđivanje na vanjsko računalo ili za slanje u bežičnu zgradu. Povezivanje se ostvaruje ili spajanjem na S0 sučelje mjerača ili korištenjem AFZ skenera za svaki Ferraris mjerač. Skener je zalijepljen preko rotirajućeg diska brojača i svojim spojnim kabelom spojen na jedan od terminala S01-S03/GND. F3Z14D sam prepoznaje je li spojeno S0 sučelje ili AFZ. Očitanje brojila se unosi preko displeja s dvije tipke, kao i brzina pulsa (broj impulsa ili okretaja po kilovatsatu ili kubnom metru). Postavke se mogu zaključati. Očitanja mjerača mogu se unijeti i očitati pomoću PC alata PCT14. Osim toga, moguće je unijeti brzinu pulsa, odabrati normalan prikaz i zaključati rad na uređaju. Zaslon je podijeljen u tri polja.
