Name: BALLUFF senzor udaljenosti induktivan BAW M12MF2-UAC40F-BP03 BAW0017 M12 nije u istoj ravnini analogni napon (Ø x V) 12
Brand: BALLUFF
SKU: 3416824
Availability: BackOrder

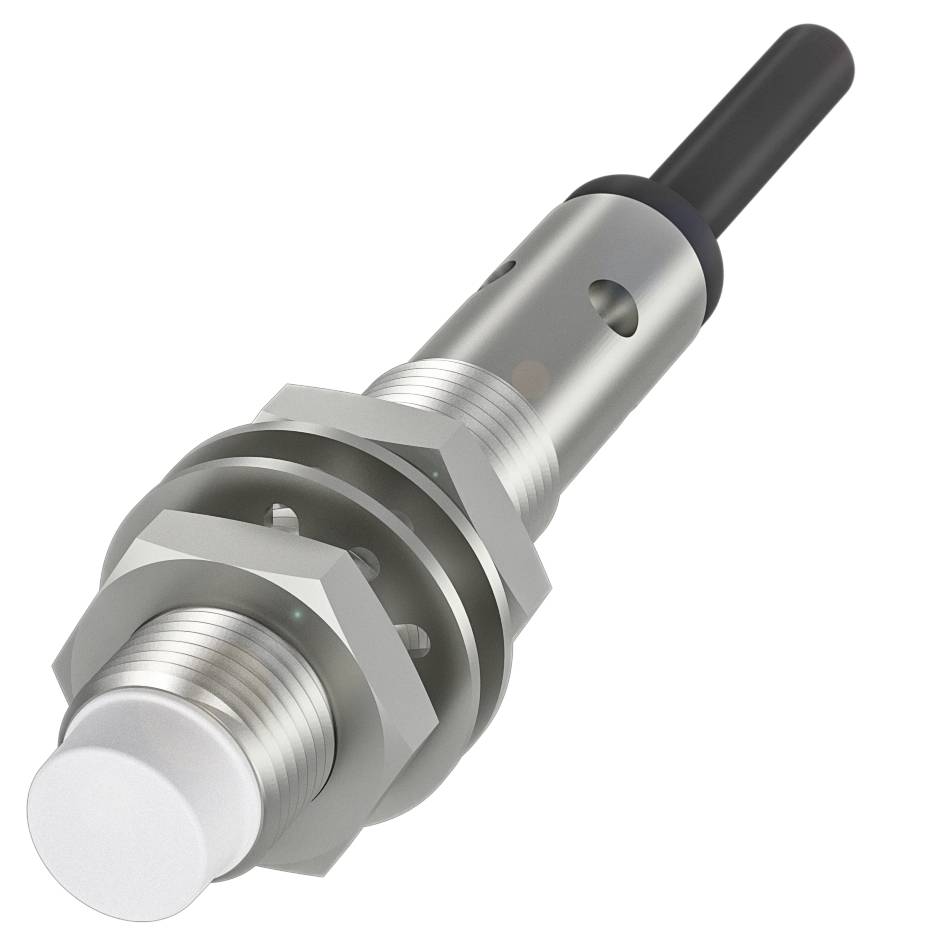

Cilindrični metalni senzor s navojem i kabelom, prikladan za industrijske primjene za prepoznavanje objekata ili mjerenje udaljenosti.

Slika slična

Vrsta proizvoda

senzor udaljenosti

Pogonski napon maks.

30 V/DC

Izlazi

analogni napon

Izvedba

induktivan

Priključak

kabel

Tehnički list (PDF)

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (265,00 € / komad)

265,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF senzor udaljenosti BAW M12MF2-UAC40F-BP03 BAW0017 M12 nije u istoj ravnini analogni napon (Ø x V) 12 mm x 65 m

Dimenzije: Ø 12 x 65 mm
Dizajn: M12x1
Ugradnja: nije u ravnini
Raspon: 1...4 mm
Analogni izlaz: Analogni, napon 0...10 V

Tehnički podaci

Glavne značajke: Dimenzije: Ø 12 x 65 mm
Aktivna površina, materijal: PBT
Analogni izlaz: Analogni, napon 0...10 V
Priključak: Kabel, 3,00 m, PUR
Izlazna karakteristika: padanje pri približavanju
Dizajn: M12x1
Radni napon Ub: 15...30 VDC
Ugradnja: nije u ravnini
Materijal kućišta: poniklani mesing
Granična frekvencija –3 dB: 500 Hz
Odstupanje linearnosti maks.: ±90 µm
Raspon: 1...4 mm
Zaštita: IP67
Temperatura okoline: -10...70 °C
Ponovljivost prema BWN-u: ±10 µm
Dodatne značajke:
Dimenzije: Ø 12 x 65 mm
Prikaz radnog napona: ne
Prikaz funkcija: Prikaz podešavanja
Nazivni radni napon Ue DC: 24 V
Nazivni napon izolacije Ui: 250 V AC
Radni napon Ub: 15...30 VDC
Preostala valovitost maks. (% od Ue): 15%
Razred zaštite: II
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
MTTF (40 °C): 640
Aktivna površina, materijal: PBT
Moment zatezanja: 15 Nm
Veličina: M12x1
Duljina montaže: 35,5 mm
Ugradnja: nije u ravnini
Vrsta priključka: Kabel, 3,00 m, PUR
Promjer kabela D: 4,60 mm
Duljina kabela L: 3 m
Materijal kućišta: poniklani mesing
Materijal plašta: PUR
EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
Zaštita: IP67
Temperatura okoline: -10...70 °C
Stupanj kontaminacije: 3
Broj vodiča: 3
Presjek voda: 0.34 mm²
Struja bez opterećenja Io maks. pri Ue: 10 mA
Mjerno područje: 1...4 mm
Granična frekvencija –3 dB: 500 Hz
Otpor opterećenja RL min.: 2000 ohma
Nagib U: 3,30 V/mm
Odstupanje linearnosti maks.: ±90 µm
Raspon linearnosti Sl: 1...4 mm
Maks. temperaturno odstupanje konačne vrijednosti: ±5,0 %
Analogni izlaz: Analogni, napon 0...10 V
Izlazna karakteristika: padanje pri približavanju
Izlazni napon na Se: 5 V
Izlazni napon pri Sl maks.: 10 V
Izlazni napon pri Sl min.: 0 V
Mogućnost zamjene zaštićenog raspona detekcije/mjernog raspona: da
Ponovljivost prema BWN funkcionalnoj sigurnosti: ±10 µm

Vrsta proizvoda: senzor udaljenosti

Tip: BAW M12MF2-UAC40F-BP03

min. pogonski napon: 15 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 15 - 30 V/DC

Izlazi: analogni napon

Materijal kućišta: mesing (niklovani)
PBT

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: nije u istoj ravnini

Veličina: M12

Priključak: kabel

Duljina kabela: 3 m

Min. temperatura: -10 °C

Maks. temperatura: 70 °C

: IP67

Dužina: 65 mm

Visina: 65 m

Promjer: 12 mm

dim.: (Ø x V) 12 mm x 65 m

Sadržaj: 1 St.

Nazivni napon: 24 V

Frekvencija prebacivanja: 500 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3416824 BALLUFF senzor udaljenosti induktivan BAW M12MF2-UAC40F-BP03 BAW0017 M12 nije u istoj ravnini analogni napon (Ø x V) 12

Upute za rad i sigurnost

Upute za rad i sigurnost 3416824 BALLUFF senzor udaljenosti induktivan BAW M12MF2-UAC40F-BP03 BAW0017 M12 nije u istoj ravnini analogni napon (Ø x V) 12

Opis

Naši induktivni senzori udaljenosti BAW mjere različite položaje i udaljenosti te mogu razlikovati različite varijante materijala. Rade beskontaktno, stoga su otporni na habanje i karakterizira ih dugi vijek trajanja. Njihova funkcija učenja ima podesivi raspon linearnosti, što omogućuje brzo puštanje u rad tijekom početne instalacije i osigurava minimalno vrijeme zastoja prilikom zamjene senzora. Zahvaljujući raznolikosti dostupnih izvedbi, induktivni senzori udaljenosti mogu se lako integrirati u bilo koju primjenu. Ključna područja primjene uključuju praćenje pokreta u uređajima za spajanje, probijanje ili stezanje u strojarstvu ili otkrivanje neravnoteže i širenja osi. Induktivni senzori udaljenosti pružaju apsolutni analogni signal napona, struje ili IO-Link. Dimenzije = Ø 12 x 65 mm, Dizajn = M12x1, Ugradnja = ne u ravnini, Domet = 1...4 mm, Analogni izlaz = Analogni, Napon 0...10 V, Izlazna karakteristika = opadanje pri približavanju, Granična frekvencija -3 dB = 500 Hz, Ponovljivost prema BWN = ±10 µm, Odstupanje linearnosti maks. = ±90 µm, Materijal kućišta = poniklani mesing, Materijal osjetljive površine = PBT, Priključak = Kabel, 3,00 m, PUR, Radni napon Ub = 15...30 VDC, Temperatura okoline = -10...70 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE

Ovaj tekst je strojno preveden.
