Name: BALLUFF BOD0005 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 100 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416232
Availability: BackOrder

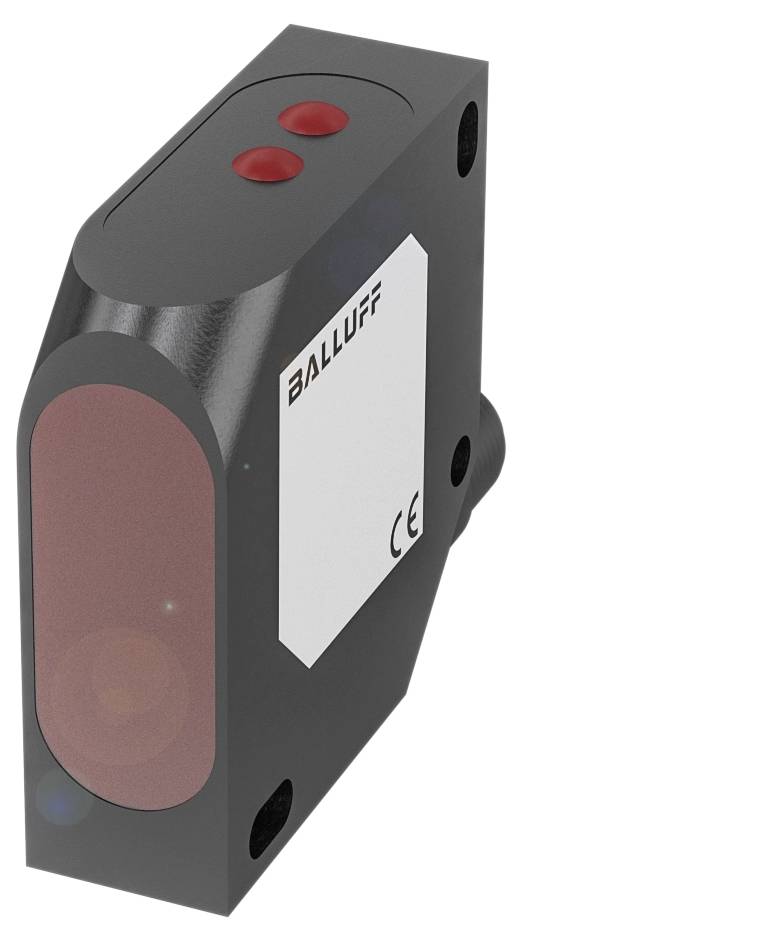

Pravokutni senzor s tamnim kućištem i dva crvena gumba. Na strani piše 'Balluff CE'.

Slika slična

Vrsta proizvoda

senzor udaljenosti

min. pogonski napon

18.0 V

Pogonski napon maks.

30.0 V

Maks. domet

100 mm

Tip

BOD0005

Tehnički list (PDF)

Dostava pet,20.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.395,00 € / komad)

1.395,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF BOD0005 senzor udaljenosti 1 St. 24 18.0 - 30.0 V Domet (maks. u otvorenom polju): 100 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Dimenzije: 17 x 50 x 50 mm
Serija: 26K
Sučelje: Analogno, struja 4…20 mA
linearno rastuće/padajuće
2x PNP normalno otvoren/zatvoren (NO/NC)
Princip rada: Optoelektronički senzor udaljenosti
Optički funkcionalni princip: Triangulacija

Tehnički podaci

Glavne značajke: Dimenzije: 17 x 50 x 50 mm
Priključak: Konektor, M12x1 konektor, 8-pinski
Rezolucija: 0,1% FS
Serija: 26K
Radni napon Ub: 18...30 VDC
Princip rada: Optoelektronički senzor udaljenosti
Optički funkcionalni princip: Triangulacija
Materijal kućišta: ABS
Točnost: ±0,25 % od krajnje vrijednosti
Vrsta svjetla: Crveno lasersko svjetlo
Veličina svjetlosne točke: 1,5 x 3,25 mm na 100 mm
Raspon: 30...100 mm podesivo
Sučelje: Analogno, struja 4…20 mA
linearno rastuće/padajuće
2x PNP normalno otvoren/zatvoren (NO/NC)
Karakteristika snopa: divergentna
Ponovljivost: 0,25 % FS
Dodatne značajke:
Dimenzije: 17 x 50 x 50 mm
Pričvršćivanje: vijak M4
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 100 mA
Nazivni napon izolacije Ui: 50 V DC
Kašnjenje spremnosti tv maks.: 300 ms
Radni napon Ub: 18...30 VDC
Maksimalni kapacitet opterećenja pri Ue: 0,1 µF
Frekvencija prebacivanja: 1000 Hz
Razred zaštite: II
Priključak: Konektor, M12x1 utikač, 8-pinski
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Nazivna udaljenost preklapanja Sn: 100 mm, podesiva
MTTF (40 °C): 9 a
Aktivna površina, materijal: PMMA
Preklopni izlaz: 2x PNP normalno otvoren/zatvoren (NO/NC)
Materijal kućišta: ABS
Zaštita: IP67
Temperatura okoline: -10...60 °C
Raspon: 30...100 mm podesivo
Kašnjenje isključivanja toff max.: 0,5 ms
Kašnjenje uključivanja ton maks.: 0,5 ms
Struja bez opterećenja Io maks. pri Ue: 40 mA
Maksimalno ambijentalno svjetlo: 5000 luksa
Optički funkcionalni princip: Triangulacija
Klasa lasera prema IEC 60825-1: 2
Vrsta svjetla: Crveno lasersko svjetlo
Veličina svjetlosne točke: 1,5 x 3,25 mm na 100 mm
Prosječna snaga Po maks.: 1 mW
Funkcija optičkog preklapanja: preklapanje svjetla/tame
Karakteristika snopa: divergentna
Valna duljina: 650 nm
Ulazna funkcija: Okidač|Odašiljač uključen/isključen
Rezolucija: 0,1% FS
Ponovljivost: 0,25 % FS
Analogni izlaz: Analogni, struja 4…20 mA
Izlazna karakteristika: linearno rastuće/padajuće
Otpor opterećenja RL maks. (analogni I): 500 ohma
Točnost: ±0,25 % od krajnje vrijednosti
Vremenska funkcija: odgoda isključivanja
Vremenska funkcija, trajanje: 50 ms
Prosječni vijek trajanja: 50.000 h, 40 °C

Vrsta proizvoda: senzor udaljenosti

Tip: BOD0005

Sadržaj: 1 St.

Radni napon: 24

min. pogonski napon: 18.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 18.0 - 30.0 V

Vrsta kontakta: 1 PNP

Tip odašiljača: poluvodički laser, crveni

Izlazi: PNP

Rezolucija: 0.1 Fe%

Domet min. (na otvorenom): 30 m

: 100 mm

Tolerancija ±: 0.25 %

Priključak: utikač
utikač

: IP67

Min. temperatura: -10 °C

Maks. temperatura: 60 °C

Dužina: 50.00 mm

Širina: 17.00 mm

Visina: 50.00 mm

dim.: (D x Š x V) 50.00 x 17.00 x 50.00 mm

Tip navoja, strana za priključivanje: M12 x 1

Proizvođač-br. dijela: BOD0005

Nazivni napon: 30.0 V

Broj polova: 8

Valna duljina: 650 nm

Materijal kućišta: ABS

Materijal: ABS

Razred lasera: 2

Preklopna razdalja (maks.): 100 mm

Frekvencija prebacivanja: 1000 Hz

Pogonska struja: 100 mA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3416232 BALLUFF BOD0005 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 100 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 3416232 BALLUFF BOD0005 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 100 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Opis

Serija = 26K, Dimenzije = 17 x 50 x 50 mm, Sučelje = Analogno, Struja 4,20 mA linearna rastuća/padajuća 2x PNP normalno otvoreno/zatvoreno (NO/NC), Princip rada = Optoelektronički senzor udaljenosti, Optički princip rada = Triangulacija, Karakteristika snopa = Divergentna, Vrsta svjetla = Crveno lasersko svjetlo, Veličina svjetlosne točke = 1,5 x 3,25 mm na 100 mm, Domet = 30...100 mm podesivo, Točnost = ±0,25 % FS, Ponovljivost = 0,25 % FS, Rezolucija = 0,1 % FS, Priključak = Konektor, M12x1 utikač, 8-pinski, Materijal kućišta = ABS, Radni napon Ub = 18...30 VDC, Odobrenje/Sukladnost = CEcULusEACWEEE
