Name: Aim TTi LDH400P elektroničko opterećenje 500 V/DC 16 A 400 W
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

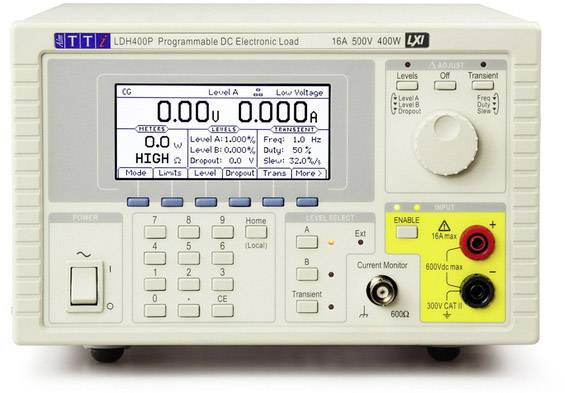

Uređaj za mjerenje potrošnje energije s digitalnim zaslonom pokazuje '0.00V' i '0.000A'. Regulator i priključci za različite jakosti struje i napone.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (2.445,00 € / komad)

2.445,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: LDH400P

Vrsta proizvoda: elektroničko opterećenje

Udarna struja (maks.): 16 A

Trajna priključna snaga (maks.): 400 W

dim.: (Š x V) 212 mm x 130 mm

Opterećenje ulaznog napona (maks.): 500 V/DC

Težina: 5.7 kg

: tvornički standard (vlastiti)

Trajna priključna snaga (min.): 400 W

Opterećenje ulaznog napona (min.): 0 V/DC

Udarna struja (min.): 0 A

Opterećenje veze: vijčana spojka (straga)
vijčana spojka (ispred)

Širina: 212 mm

Visina: 130 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1926921 Aim TTi LDH400P elektroničko opterećenje 500 V/DC 16 A 400 W

Upute za rad i sigurnost

Upute za rad i sigurnost 1926921 Aim TTi LDH400P elektroničko opterećenje 500 V/DC 16 A 400 W

Opis

LD400 je jeftino elektroničko opterećenje prikladno za ispitivanje i karakterizaciju različitih izvora istosmjerne struje.
Može se koristiti za proučavanje ponašanja mnogih različitih vrsta izvora energije kao što su baterije i solarne ćelije, kao i elektronički izvori napajanja.
Njegov širok raspon napona / struje, višestruki načini rada i ugrađeni ispitni generator daju svestranost testnim rješenjima od laboratorija za dizajn do područja ispitivanja komponenti.

Ovaj tekst je strojno preveden.

Izvedba

Niski minimalni ulazni napon
LD400 može raditi na naponima ispod 500 mV za struje do 10 ampera. Pri višim strujama minimalni fiksni otpor (obično bolji od 25mW) postupno povećava minimalni radni napon, ali ostaje ispod 1 volta do 40 ampera i ispod 2 volta do 80 ampera.
Ovaj niski radni napon omogućuje mu da se koristi za mnoge primjene niskog napona za koje su druga elektronska opterećenja neprikladna.
600 W maksimalne snage
LD400 može trajati do 1 minute s maks. Radi se 600 vata
Kratkotrajna opterećenja mogu biti dovoljna za mnoge testne aplikacije i značajno proširiti iskoristivost LD400. Kontinuirana snaga je 400 W.
Nekoliko načina rada
Konstantna struja način
Način konstantne struje koristi se za ispitivanje opterećenja normalnog napajanja i za konstantno pražnjenje akumulatora. Ovaj način rada omogućuje brzo mjerenje kontrole trenutnog izvora (karakteristike V / I).
Stalni način rada
Način konstantne snage simulira opterećenje čija je potrošnja energije neovisna o primijenjenom naponu. To vrijedi za mnoge vrste uređaja koji sadrže izvore napajanja. Ovaj je način rada idealan za testiranje izvora energije s prijenosnih uređaja kao što su litij-ionske baterije.
Način konstantnog napona
Način konstantnog napona koristi se za ispitivanje opterećenja napajanja stalnom strujom. Uređaj radi kao visokoučinkoviti regulator protoka.
Način stalnog otpora
Način konstantnog otpora simulira standardno otporno opterećenje osiguravajući protok koji je proporcionalan naponu. Postavke su prikazane u ohmima ili mili-ohmima.
Za razliku od fiksnih otpornika ili reostata, opterećenje osigurava precizno upravljiv otpornik s velikom disipacijom snage i visokom temperaturnom stabilnošću u širokom frekvencijskom području.
Način konstantne provodljivosti
Mod konstantne provodljivosti je također uključen.
Osim postavki ampera po volti, ovaj način nudi bolju razlučivost pri postavljanju vrlo niskih ekvivalentnih vrijednosti otpora.
Potpuno automatski ispitni generator s promjenjivom frekvencijom
Prebacivanje između dviju unaprijed postavljenih razina može se obaviti na bilo kojoj frekvenciji između 0,01 Hz i 10 kHz. Generator za ispitivanje može se koristiti u svim načinima rada.
Brzina promjene između razina (stopa ubijanja) može se kontrolirati u širokom rasponu.
