VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
37 kom. - zaliha Njemačka
Broj
Ukupno (1.095,00 € / komad)
1.095,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

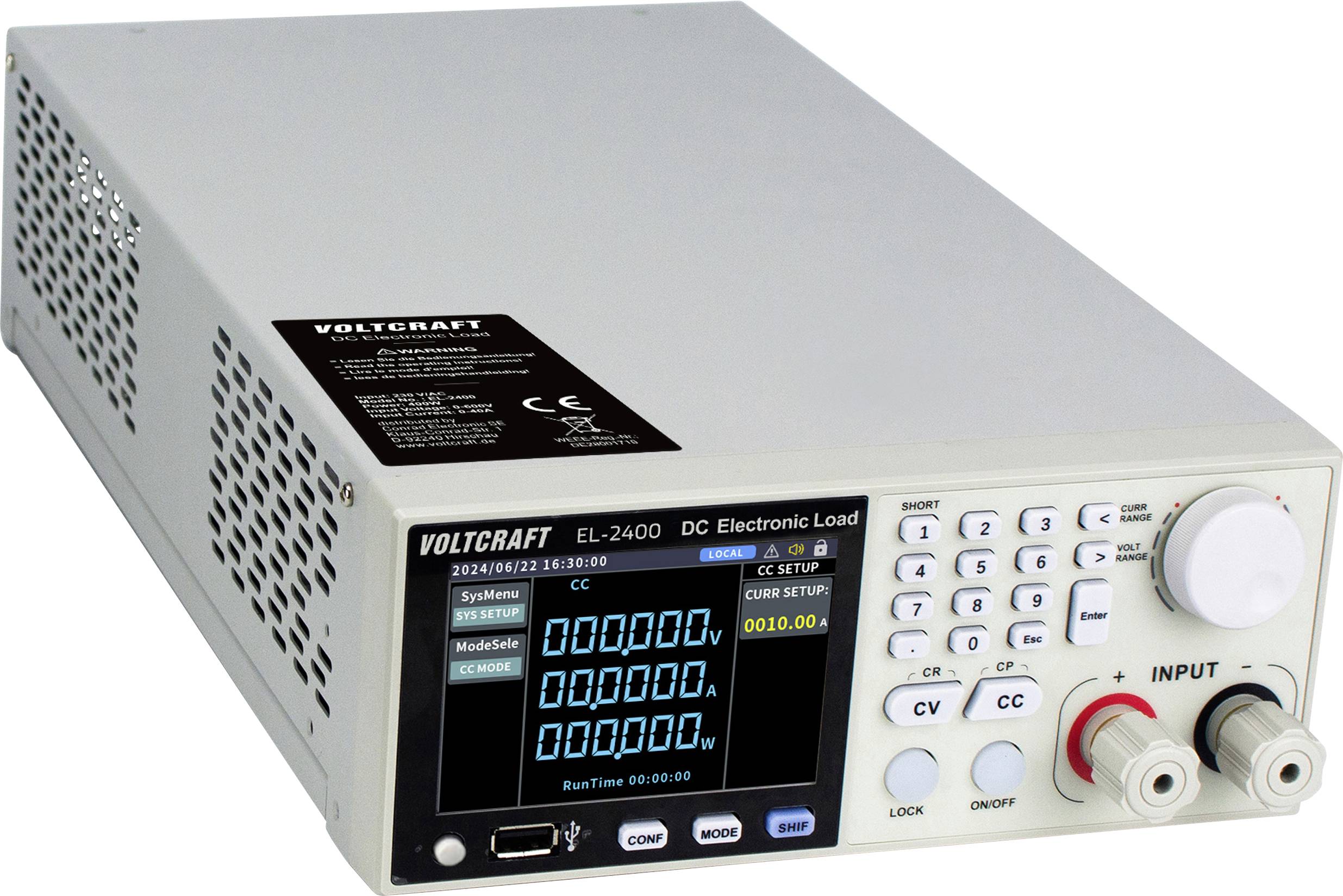

VOLTCRAFT EL-2400 DC elektroničko opterećenje
- Ulazni napon: 220 V ±10%
- Frekvencijski raspon: 50/60 Hz
- Ulazna struja: 0 - 20 A
- Maksimalna snaga: 200 W
- Minimalni radni napon: 0,8 V, 20 A
- Rezolucija: 1 mV, 1 mA
Tehnički podaci
- Tip
EL-2400
- Ulazni napon
0-600 V
- Vrsta proizvoda
elektroničko opterećenje
- Ulazni napon (min.)
0 V/DC
- Udarna struja (maks.)
40 A
- Trajna priključna snaga (maks.)
400 W
- dim.
(Š x V x D) 215 x 88 x 375 mm
- Opterećenje ulaznog napona (maks.)
600 V/DC
- Težina
5 kg
tvornički standard (vlastiti)
- Ulazi
230 V AC, 50/60 Hz
- Opterećenje ulaznog napona (min.)
1.1 V/DC
- Udarna struja (min.)
0 A
- Širina
215 mm
- Visina
88 mm
- Dubina
375 mm
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3451223 VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
Upute za rad i sigurnost
Upute za rad i sigurnost 3451223 VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
Uvjeti garancije
Uvjeti garancije 3451223 VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
Preuzimanje datoteka
Preuzimanje datoteka 3451223 VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
Opis
Visokoprecizna simulacija opterećenja za izvore napajanja

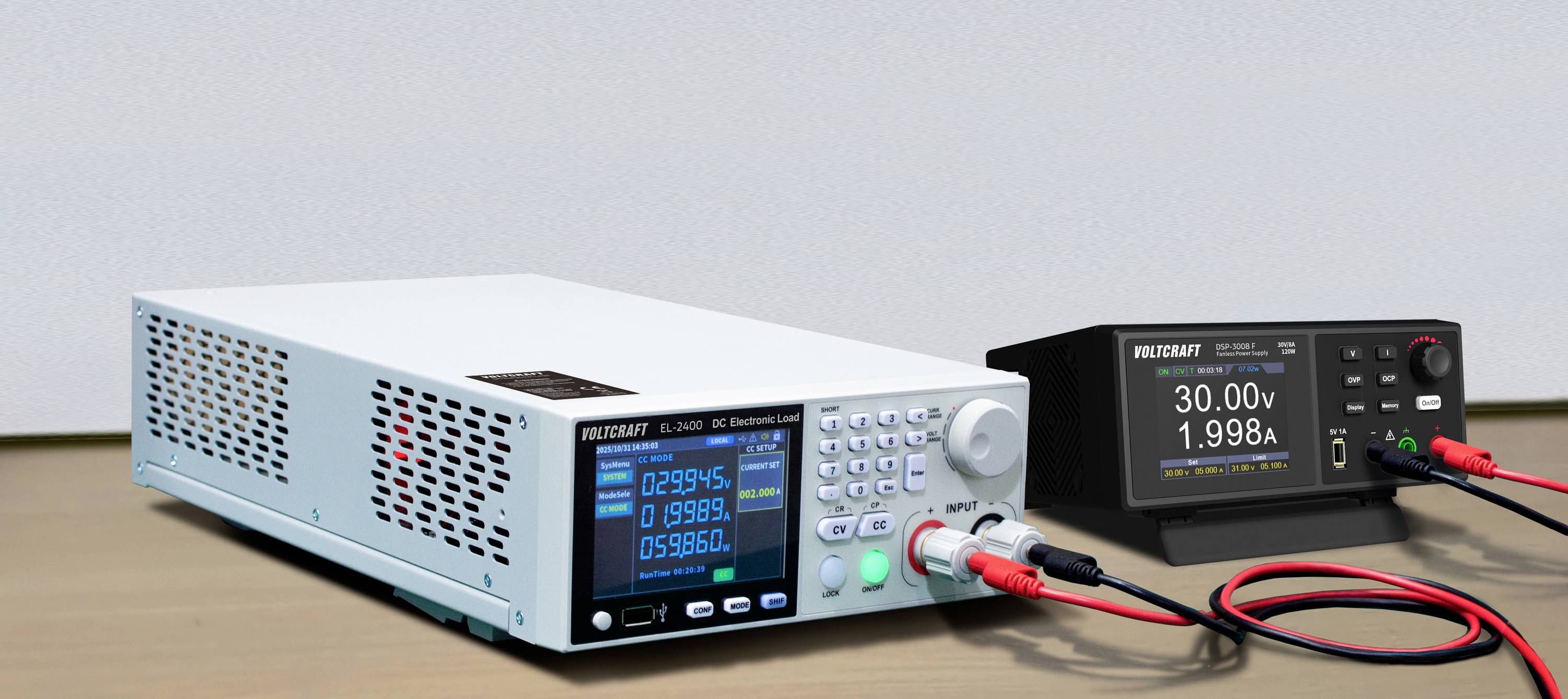

Voltcraft EL-2400 DC može se koristiti za širok raspon primjena kao što su testiranje napajanja, punjivih baterija ili punjača. Nudi regulaciju opterećenja prema konstantnoj struji (CC), konstantnom naponu (CV), konstantnom otporu (CR) i konstantnoj snazi (CP). Nadalje, integrirane su funkcije poput dinamičkog ispitivanja struje do 10 kHz i daljinske kompenzacije. Dostupan je 1 izlaz, vrijednosti opterećenja su podesive do maksimalno 220 V, 20 A i 200 W.
Siguran rad
Kako bi se osigurao siguran rad, Voltcraft EL-2400 DC zaštićen je od prenapona, preopterećenja, prevelike snage i pregrijavanja. Paralelno upravljanje podržava do 10 uređaja i prikladno je i za potencijalno energetski zahtjevne primjene.
Praktična evaluacija

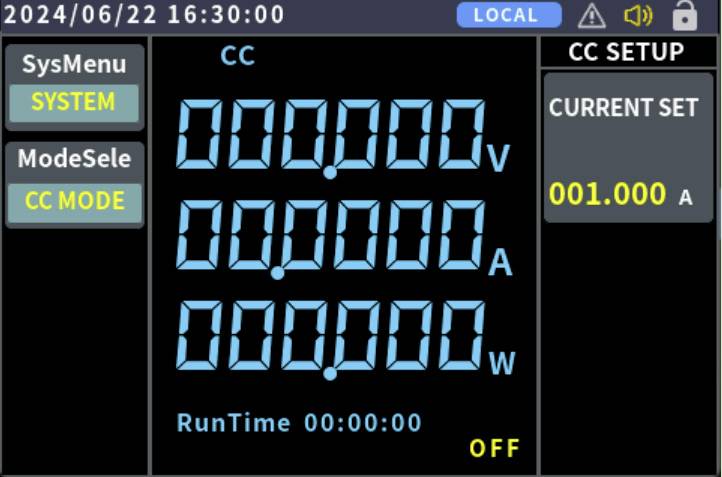

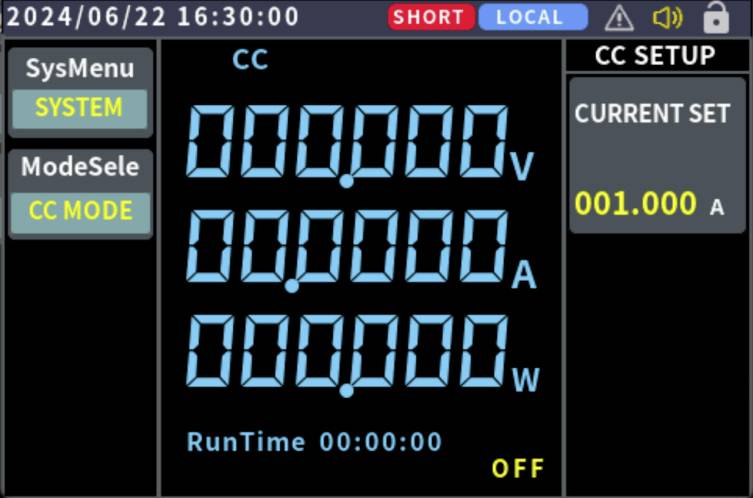

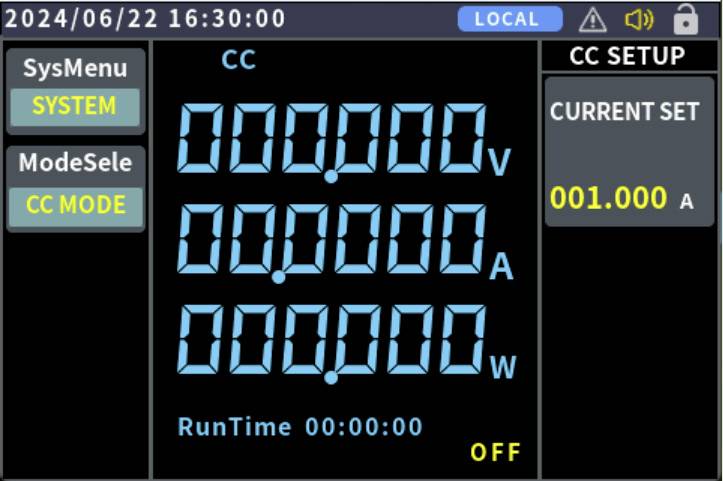

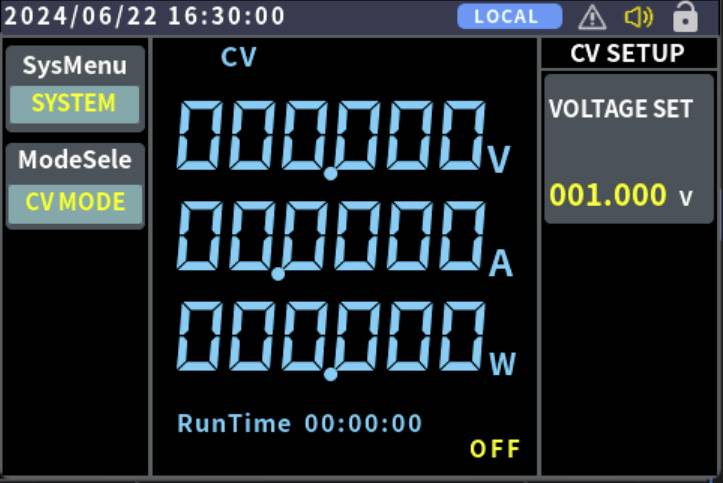

Svi podaci prikazuju se na lako čitljivom 10 cm (3,9 inča) TFT LCD zaslonu u boji. Osim toga, dostupni su USB priključak i standardno RS232 sučelje za SCPI protokole
Sastavljanje i pribor

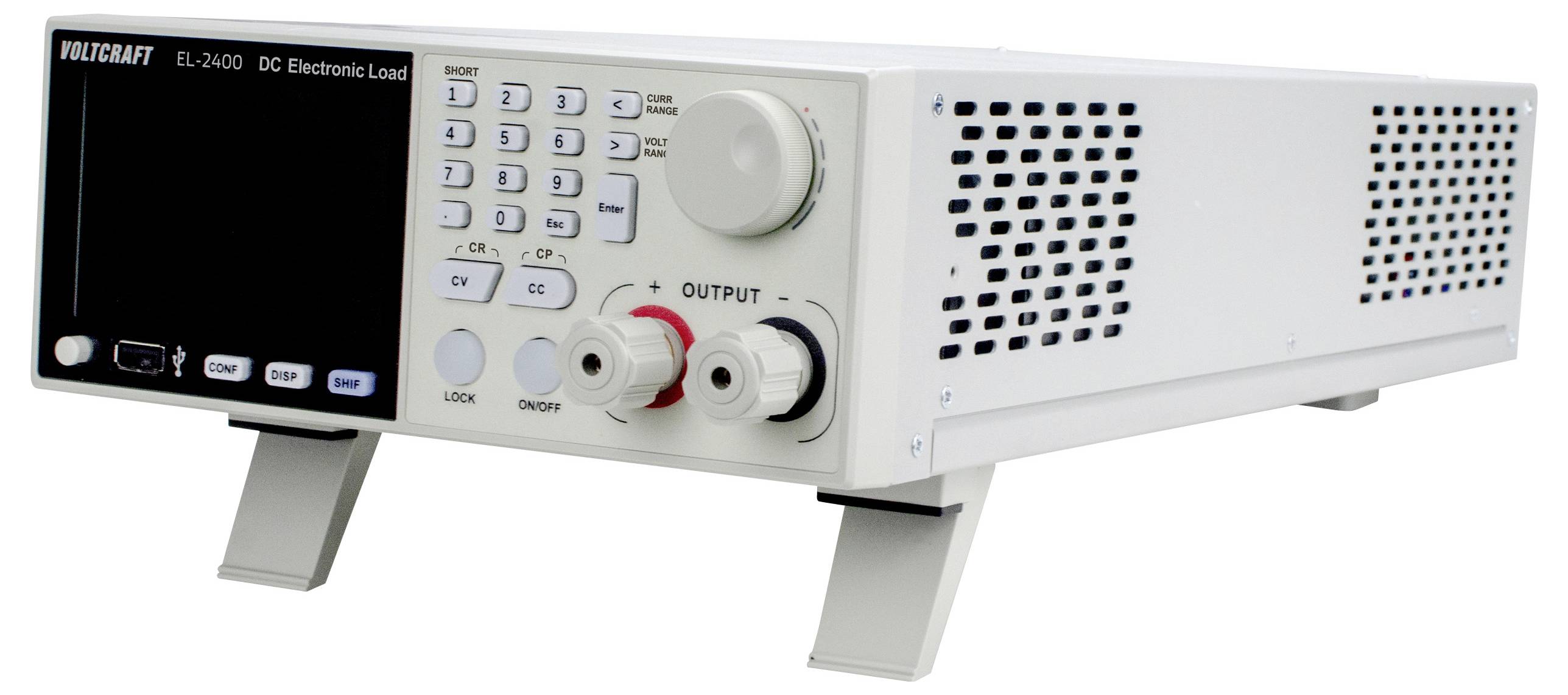

Za samostalan rad, Voltcraft EL-2400 DC opremljen je sklopivim nožicama. Za ugradnju u rack, napajanje zahtijeva dvije visinske jedinice na polovici širine racka. Uređaj dolazi s kabelom za napajanje, uputama za uporabu i sigurnosno-tehničkim listom.
Ovaj tekst je strojno preveden.
Izvedba
- 2U standardni format racka s 1/2 duljine, pogodan za montažu u rack

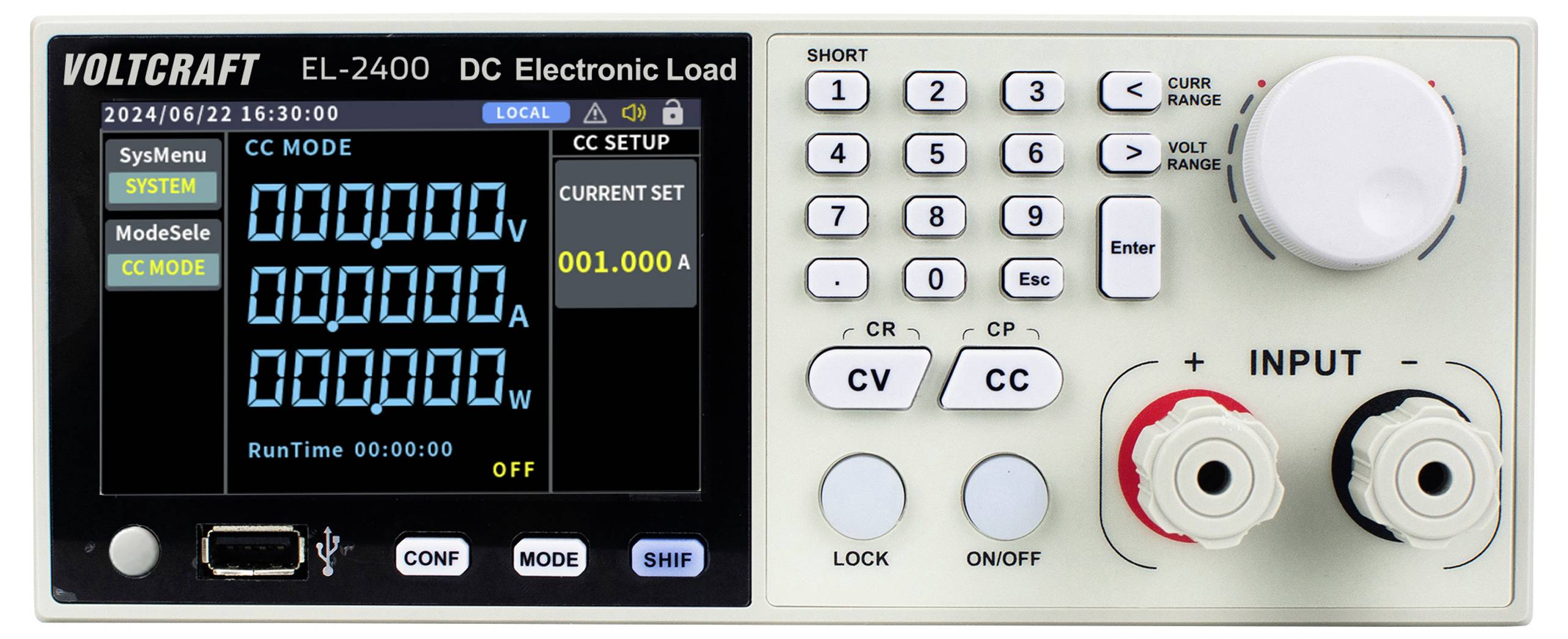

- 10 cm (3,9 inča) TFT LCD zaslon u boji
- Četiri funkcije: konstantna struja (CC), konstantni napon (CV), konstantni otpor (CR), konstantna snaga (CP)
- Maksimalna ulazna snaga: 220 V ±10%, 20 A, 200 W

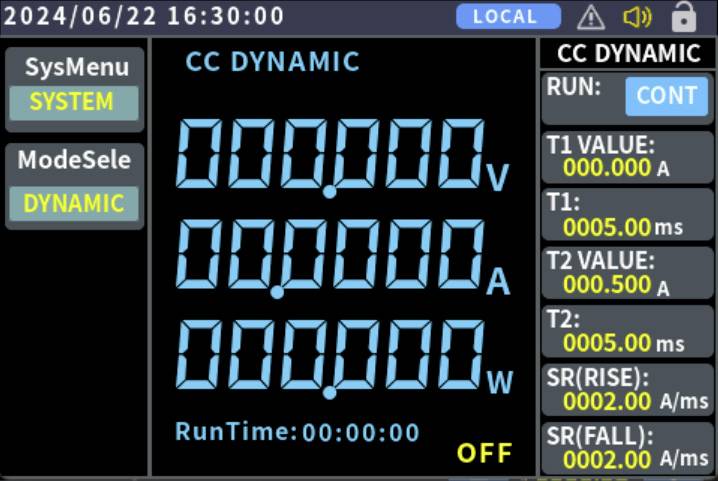

- Dinamičko ispitivanje struje do 10 kHz
- Povratna informacija o naponu i struji visoke rezolucije: 1 mV/0,1 mA
- Daljinska kompenzacija
- Višestruka zaštita od: prenapona, preopterećenja, prevelike snage, pregrijavanja itd.

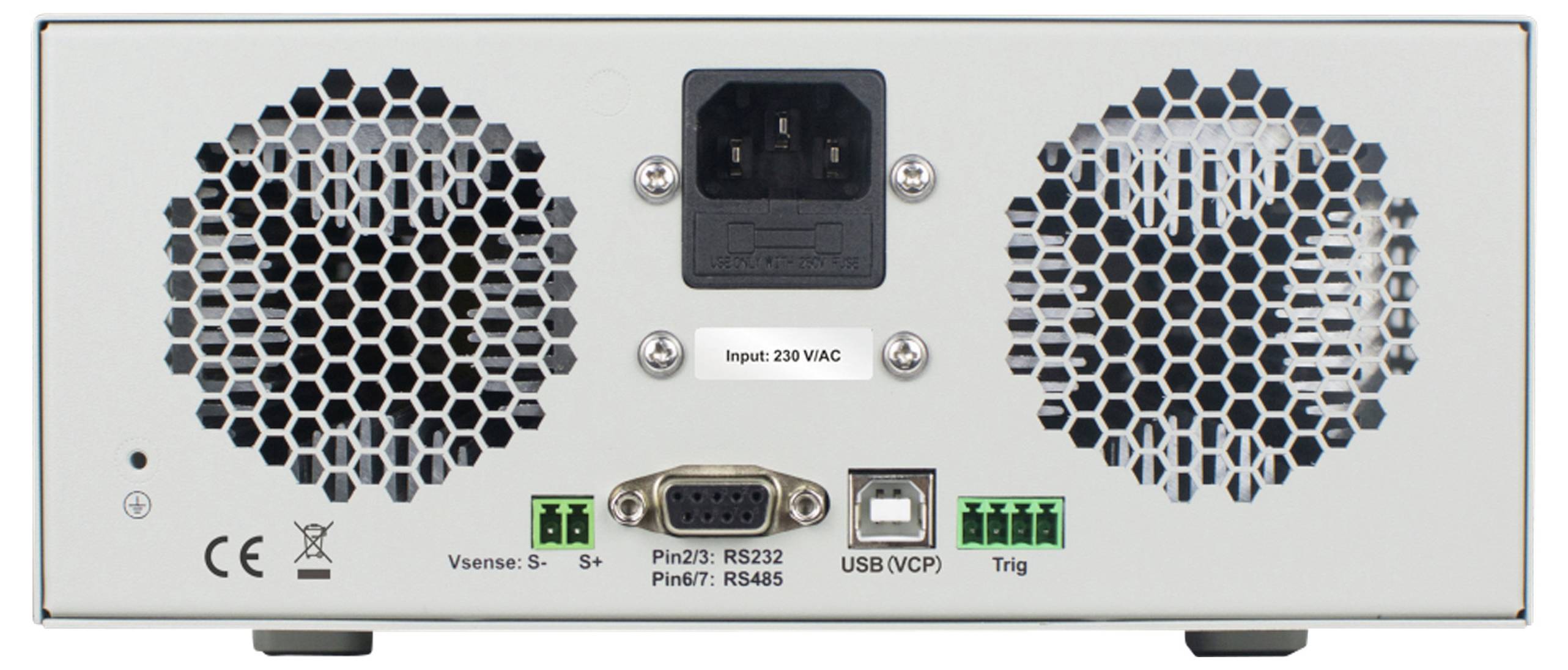

- Standardno RS232 sučelje, podržava SCPI protokol

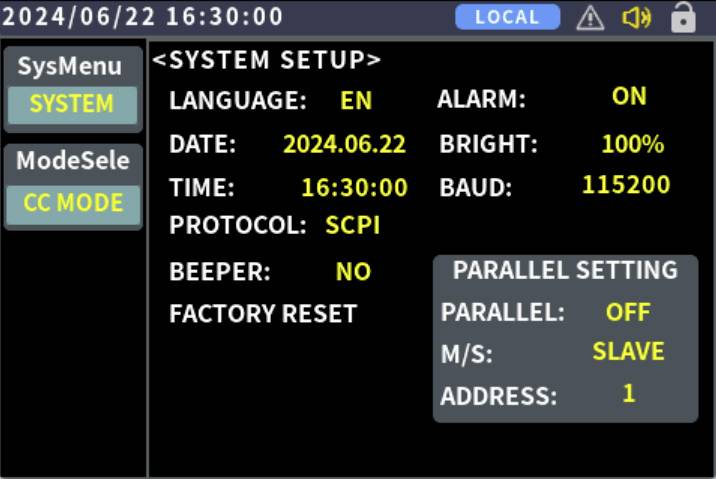

- Paralelno upravljanje, koje podržava do 10 uređaja, za potencijalno zahtjevne primjene.

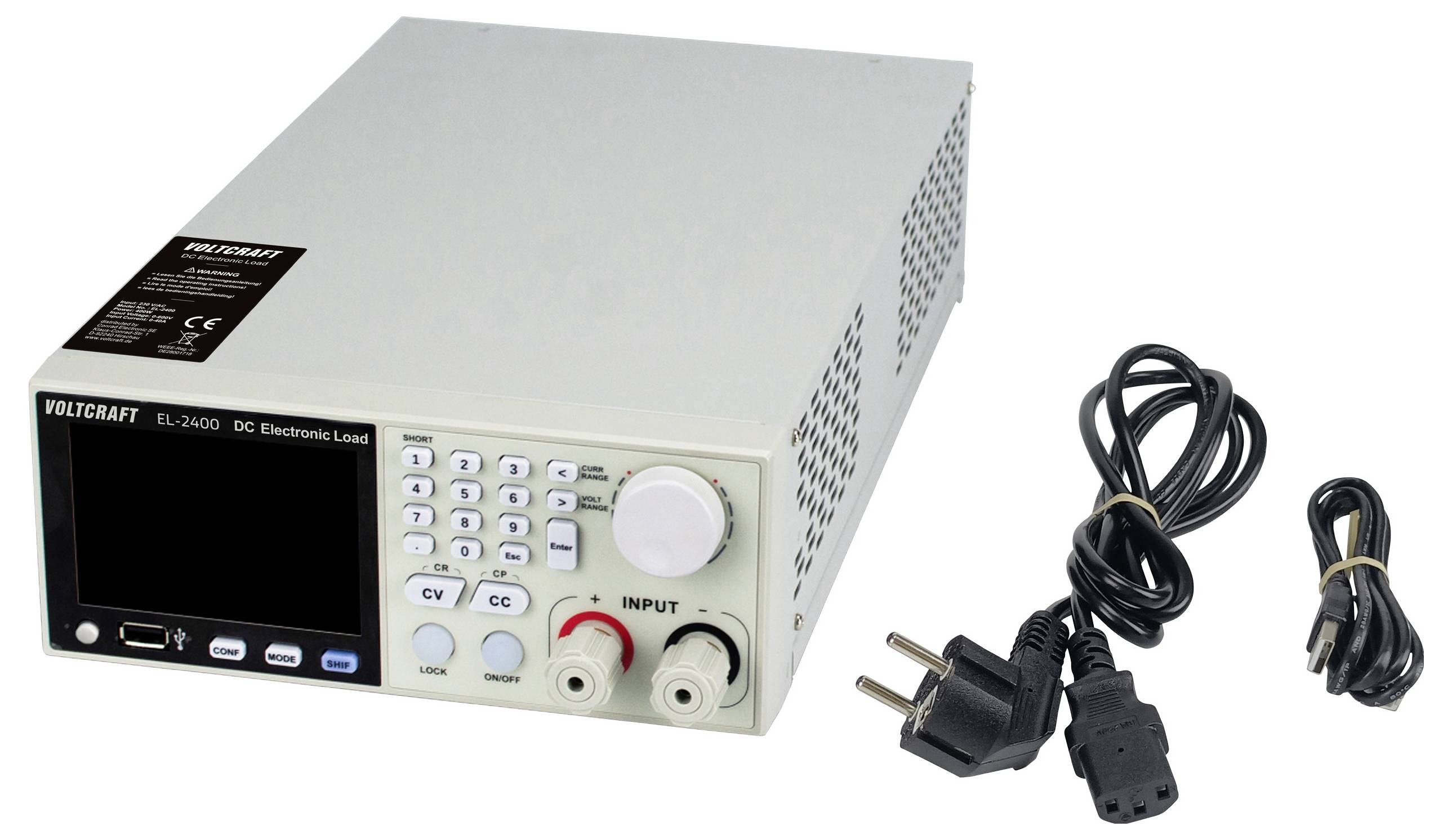

Isporuka uključuje
- Elektroničko opterećenje
- Mrežni kabel
- USB kabel
- Uputstva za korištenje
- Sigurnosno-tehnički list
