VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

EAN:
Šifra proizvođača:
Kataloški br.:

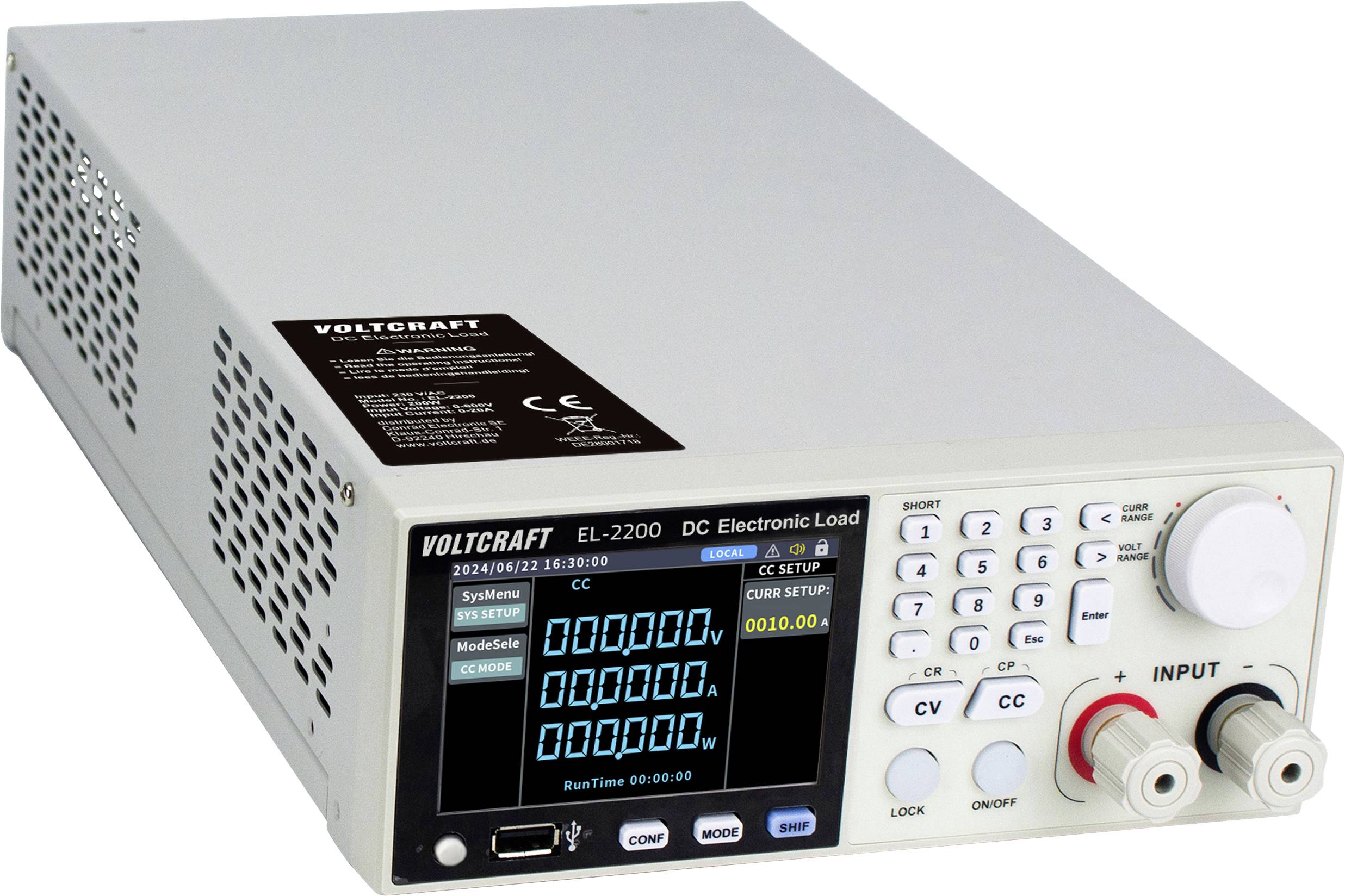

Voltmetar oznake 'Voltcraft EL-2200 DC elektronsko opterećenje' prikazuje mjerenja na zaslonu, s gumbima za unos i upravljanje.
Voltmetar oznake 'Voltcraft EL-2200 DC elektronsko opterećenje' prikazuje mjerenja na zaslonu, s gumbima za unos i upravljanje.

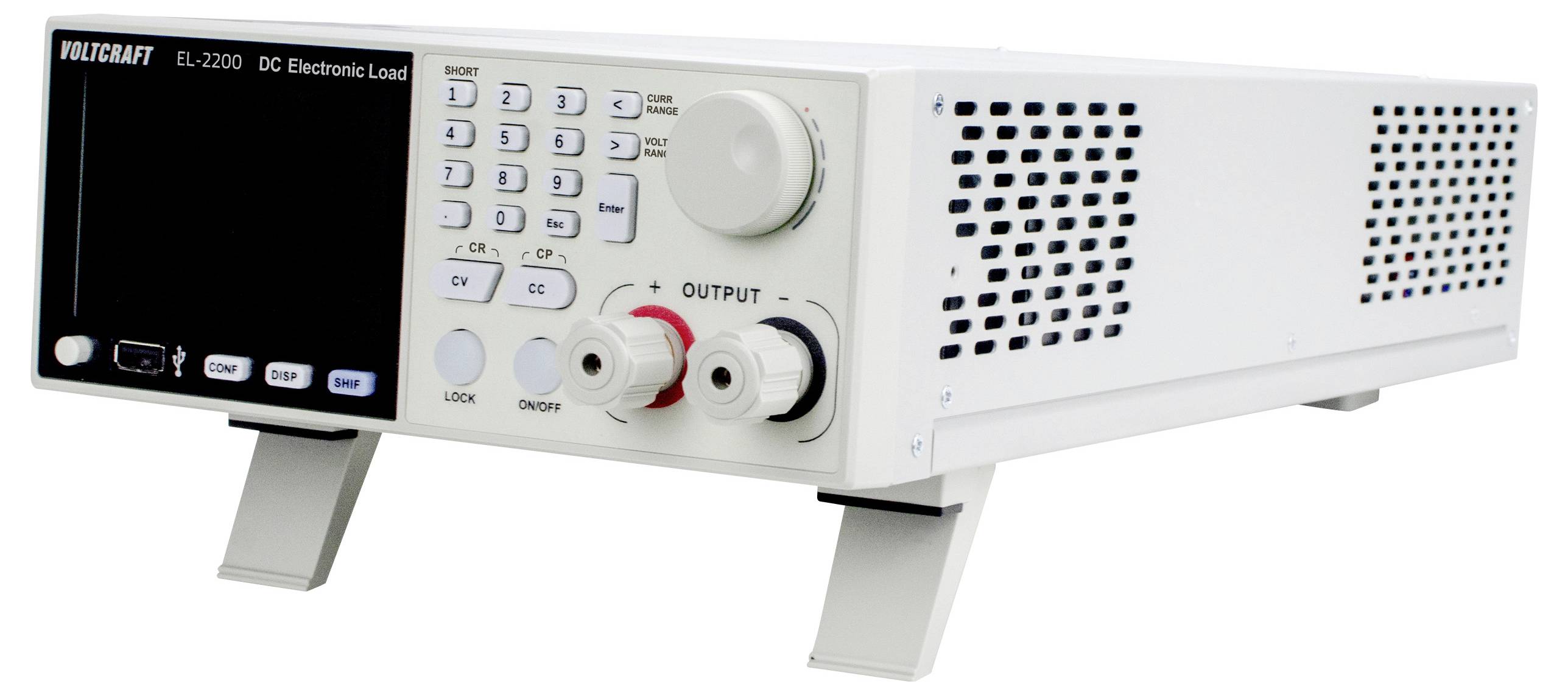

Voltcraft DL-2200 elektronički uređaj za opterećenje s kontrolnim tipkama i okretnim gumbima blago je nagnjen udesno i prikazuje ulazne/izlazne priključke.

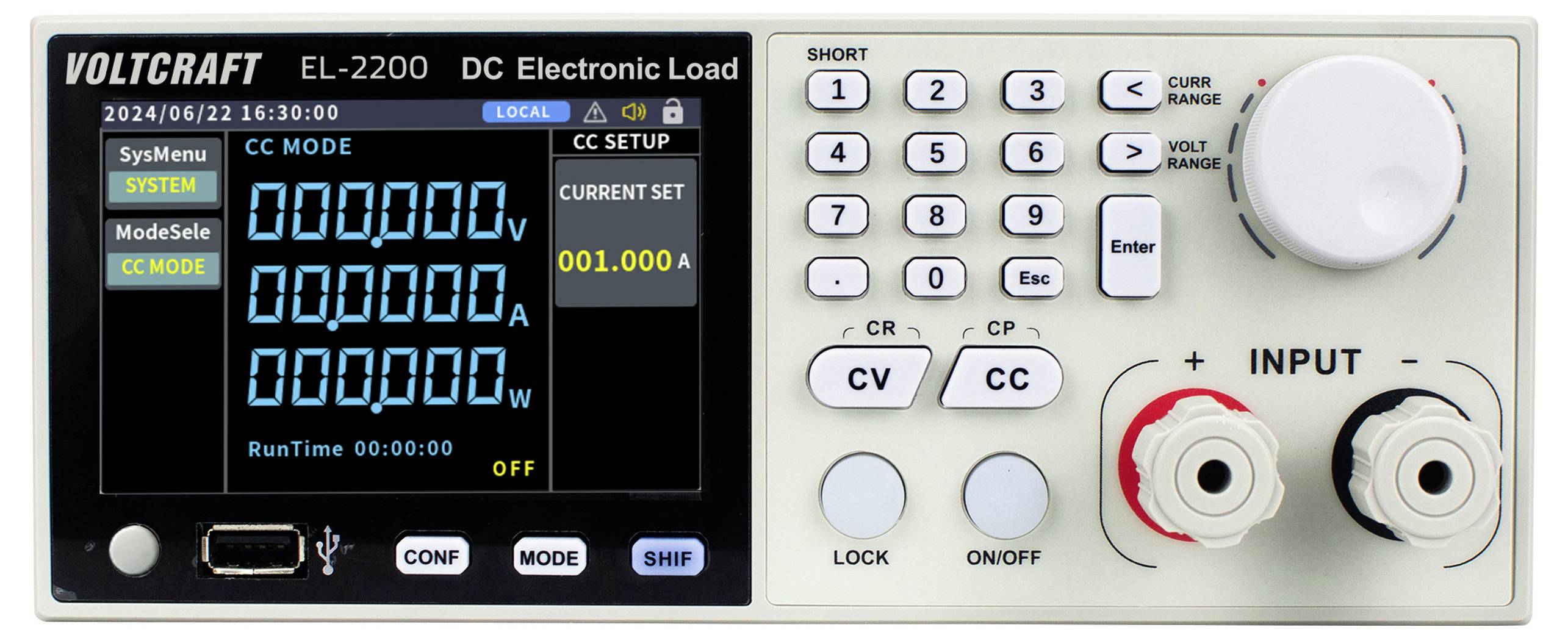

Voltcraft EL-2200 DC elektronsko opterećenje uređaj s digitalnim zaslonom, tipkama za postavke i ulaznim terminalima za mjerenje napajanja.

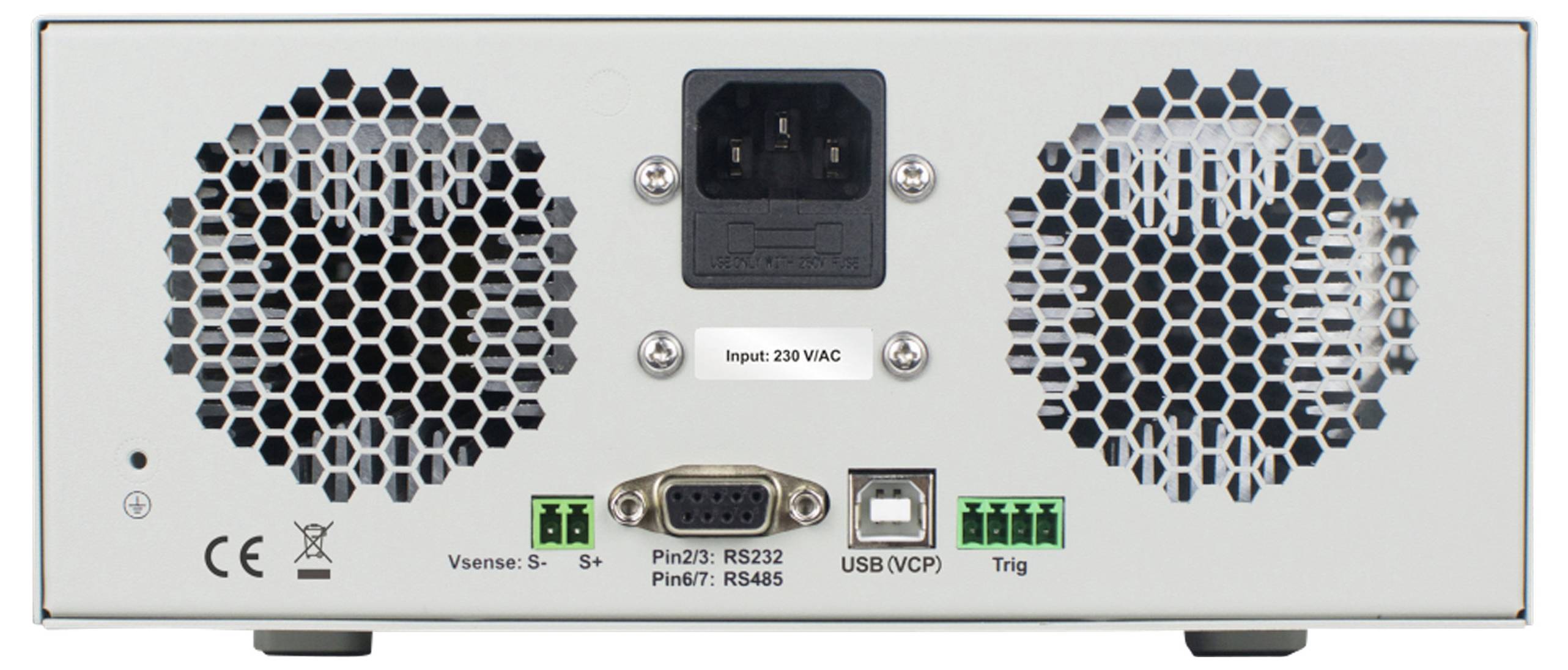

'Pogled straga na napajanju s dva velika ventilatora, IEC utičnicom za napajanje označenom "Ulaz: 230 VAC", RS232, RS485, USB i okidačkim (trigger) priključcima.'

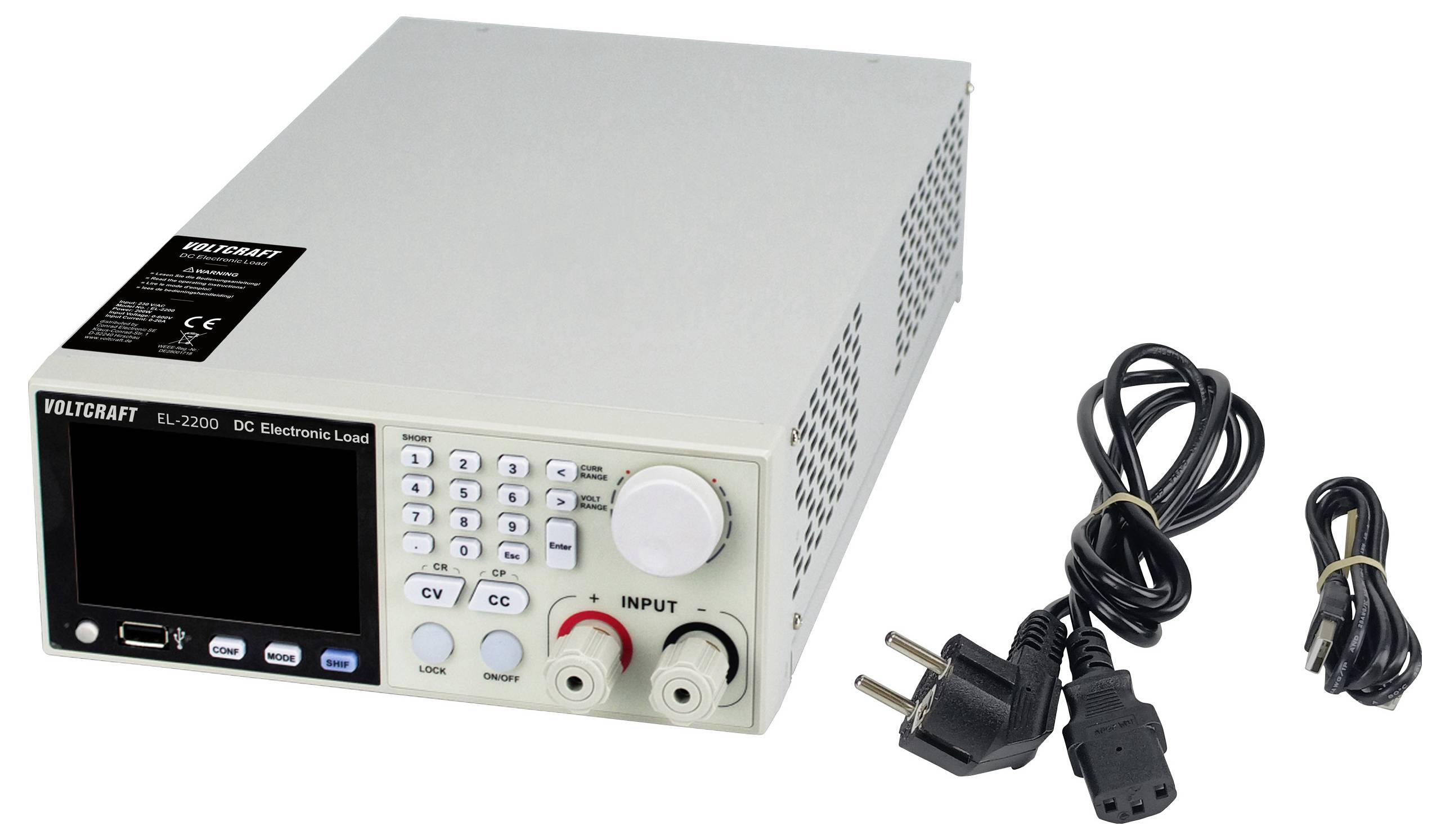

Istosmjerni elektronički opterećivač uređaj s zaslonom, tipkama i ulaznim priključcima, prikazan s napojnim kabelima, koji se koristi za testiranje i mjerenje električnih krugova.

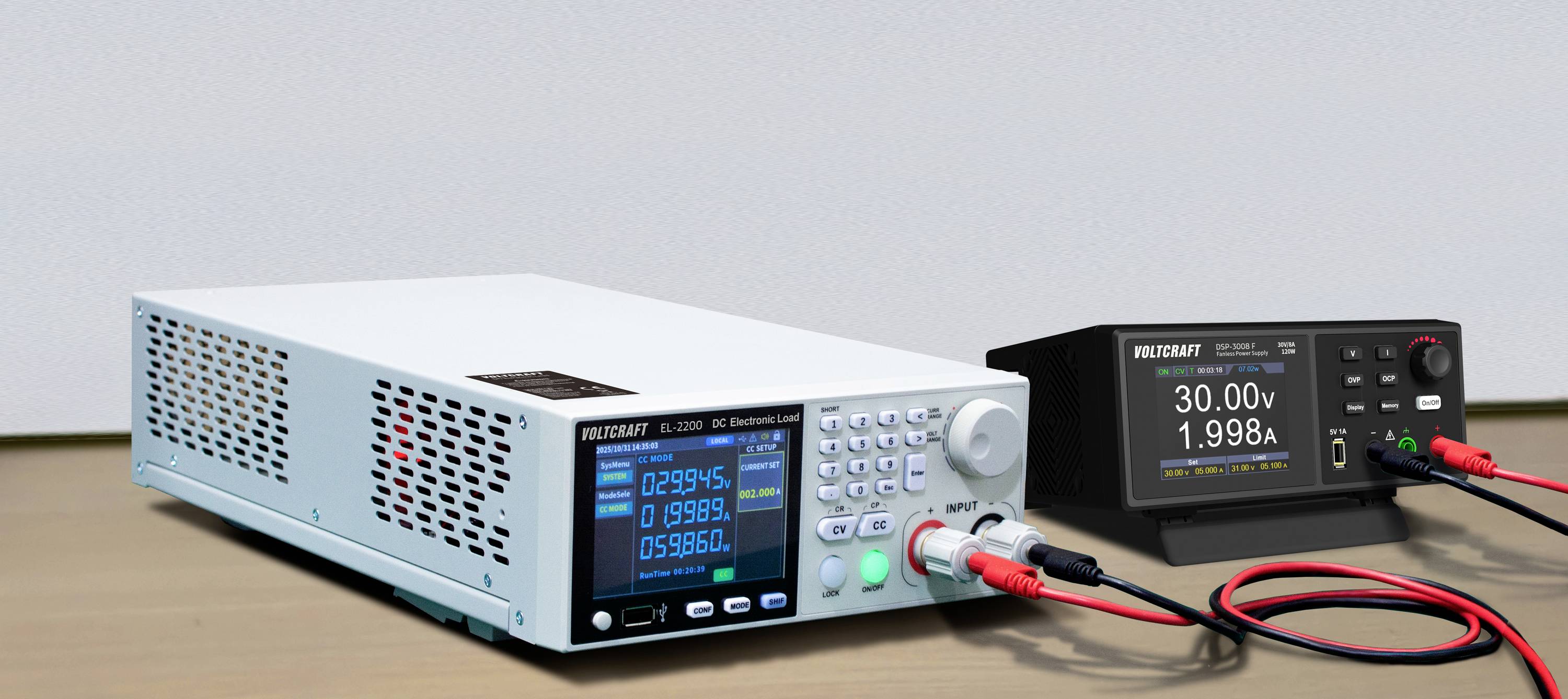

Dva elektronička uređaja na stolu: bijeli digitalni napajač s plavim zaslonom koji prikazuje '12,00V' i '0,998A', te drugi uređaj koji prikazuje '30,00V' i '1,998A'.

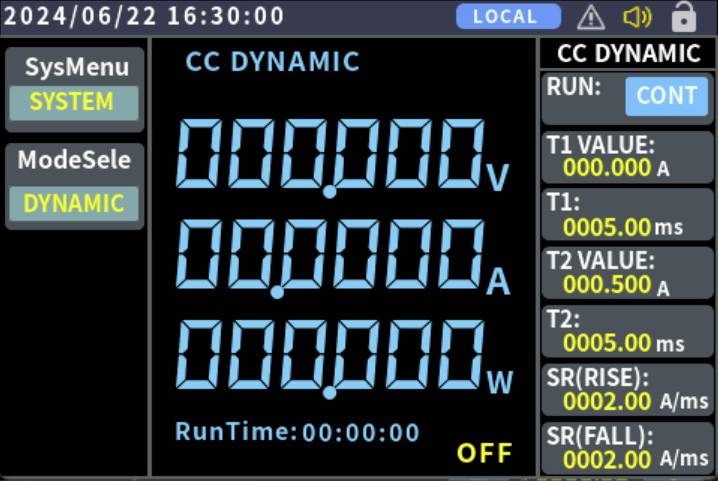

Na zaslonu 'CC DYNAMIC' napon, struja i snaga prikazani su kao 0. Vrijeme trajanja je '00:00:00'. T1 i T2 vrijednosti u žutoj boji označavaju vremenske intervale.

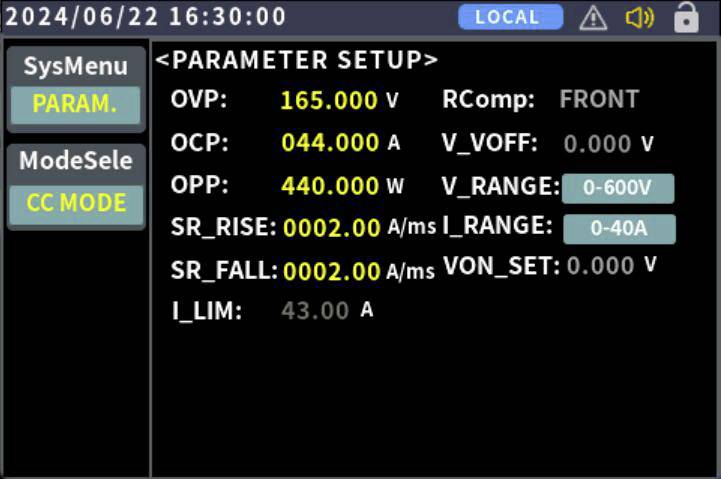

Zaslon 'Postavljanje parametara' prikazuje postavke napona i struje: OVP 165V, OCP 44A, OPP 440W, I_LIMIT 43A, rasponi 0-600V, 0-40A.

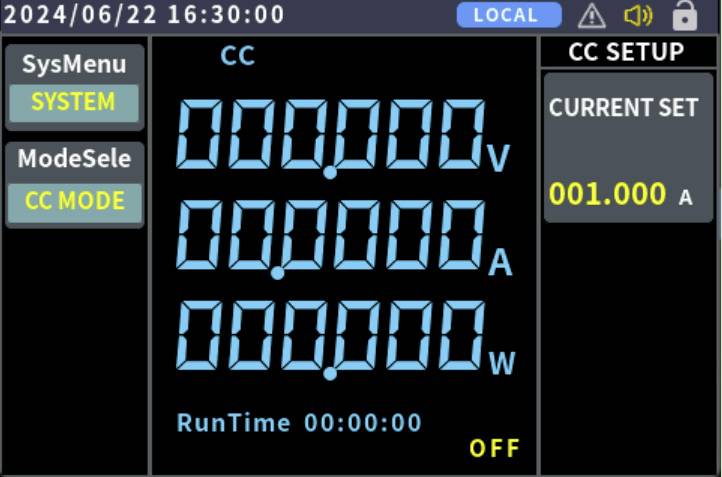

Zaslon 'CC SETUP' prikazuje 'CURRENT SET' kao '001.000 A'. Ostali parametri pokazuju vrijednosti '0' za napon, struju i snagu. 'RunTime' je '00:00:00'.

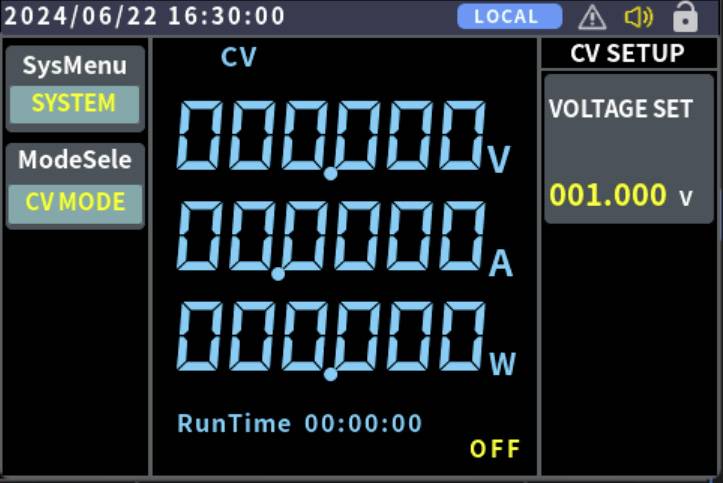

Zaslon prikazuje digitalno sučelje napajanja. Napon je postavljen na '001.000 V' u CV načinu rada. Struja i snaga su na nuli.

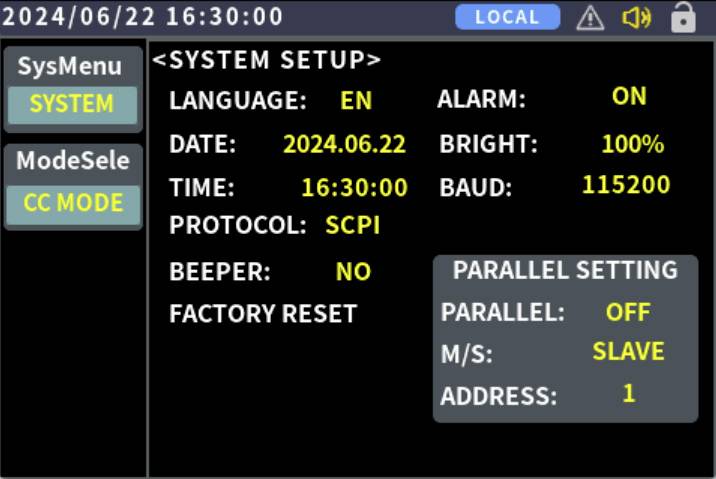

Zaslon 'Postavljanje sustava' prikazuje jezik kao HR, datum 2024.06.22, vrijeme 16:30:00, protokol SCPI, alarm UKLJUČEN, osvjetljenje 100%, brzina prijenosa 115200, paralelno postavljanje ISKLJUČENO, M/S PODREĐENI, i adresa 1.

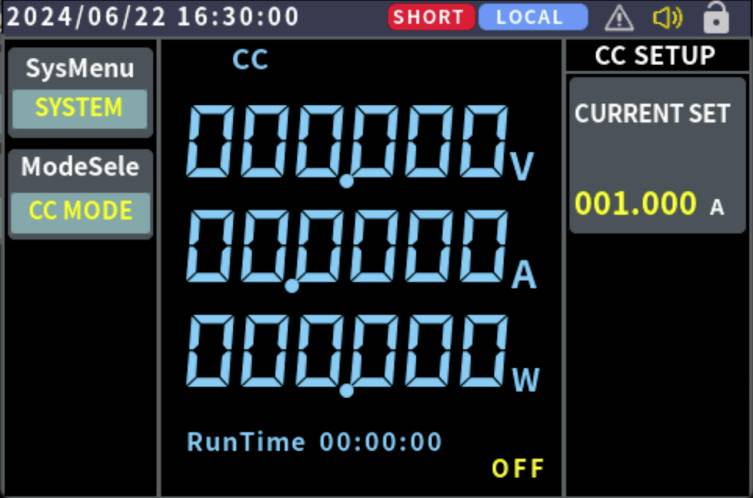

Zaslon uređaja prikazuje očitanja napona, struje i snage kao nule. 'POSTAVLJANJE STRUJE' показuje '001,000 A'. 'Vrijeme trajanja 00:00:00 ISKLJUČENO.'
Digitalni mjerač električne snage prikazuje napon, jakost struje i snagu na nuli. Trenutna jakost struje postavljena je na 001,000 A. 'Vrijeme rada 00:00:00', način rada: CC.
Prikaz 'CR NAČIN RADA' koji prikazuje napon (V), struju (A) i snagu (W), sve postavljene na 0. Vrijeme rada 00:00:00 i postavljeni OTPOR na 0010,00 Ω.
Na zaslonu 'CP SETUP' napon, struja i snaga su svi na nuli, pri čemu je snaga postavljena na 001,000 W. Vrijeme trajanja je 00:00:00 i isključeno je.
1/15
VOLTCRAFT

Više informacija

Tehnički list (PDF)
English
Dostava uto, 6.10.

43 kom. - zaliha Njemačka

Broj

Ukupno (655,00 € / komad)
655,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Isporuka uključuje
  • Često se kupuje zajedno

Istaknuti proizvodi i detalji

VOLTCRAFT EL-2200 DC elektroničko opterećenje

  • Ulazni napon: 220 V ±10%
  • Frekvencijski raspon: 50/60 Hz
  • Ulazna struja: 0 - 20 A
  • Maksimalna snaga: 200 W
  • Minimalni radni napon: 0,8 V, 20 A
  • Rezolucija: 1 mV, 1 mA

Tehnički podaci

Tip

EL-2200

Ulazni napon

0-600 V

Vrsta proizvoda

elektroničko opterećenje

Ulazni napon (min.)

0 V/DC

Udarna struja (maks.)

20 A

Trajna priključna snaga (maks.)

200 W

dim.

(Š x V x D) 215 x 88 x 375 mm

Opterećenje ulaznog napona (maks.)

600 V/DC

Težina

4.2 kg

tvornički standard (vlastiti)

Ulazi

230 V AC, 50/60 Hz

Opterećenje ulaznog napona (min.)

0.8 V/DC

Udarna struja (min.)

0 A

Širina

215 mm

Visina

88 mm

Dubina

375 mm

Ambalaža bez plastike

ambalaža bez plastike

Varijante(Sve stavke su sa PDV-om, plus dostava)

Ulazni napon
Kalibriran po
Trajna priključna snaga (maks.)
Opterećenje ulaznog napona (maks.)
Udarna struja (maks.)

VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W
VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

3451222


Ovaj proizvod
0-600 V
tvornički standard (vlastiti)
200 W
600 V/DC
20 A
VOLTCRAFT EL-1400 elektroničko opterećenje 150 V/DC 40 A 400 W
VOLTCRAFT EL-1400 elektroničko opterećenje 150 V/DC 40 A 400 W

3364227


0-150 V
tvornički standard (vlastiti)
400 W
150 V/DC
40 A
VOLTCRAFT EL-1200 elektroničko opterećenje 150 V/DC 20 A 200 W
VOLTCRAFT EL-1200 elektroničko opterećenje 150 V/DC 20 A 200 W

3364228


0-150 V
tvornički standard (vlastiti)
200 W
150 V/DC
20 A
VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W
VOLTCRAFT EL-2400 elektroničko opterećenje 600 V/DC 40 A 400 W

3451223


0-600 V
tvornički standard (vlastiti)
400 W
600 V/DC
40 A
VOLTCRAFT EL-2200 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 600 V/DC 20 A 200 W
VOLTCRAFT EL-2200 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 600 V/DC 20 A 200 W

3768312


0-600 V
DakkS akreditirani laboratorij (dakks)
200 W
600 V/DC
20 A
VOLTCRAFT EL-1400 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 150 V/DC 40 A 400 W
VOLTCRAFT EL-1400 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 150 V/DC 40 A 400 W

3768317


0-150 V
DakkS akreditirani laboratorij (dakks)
400 W
150 V/DC
40 A
VOLTCRAFT EL-2400 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 600 V/DC 40 A 400 W
VOLTCRAFT EL-2400 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 600 V/DC 40 A 400 W

3768320


0-600 V
DakkS akreditirani laboratorij (dakks)
400 W
600 V/DC
40 A
VOLTCRAFT EL-1200 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 150 V/DC 20 A 200 W
VOLTCRAFT EL-1200 elektroničko opterećenje Kalibriran po (DakkS akreditirani laboratorij (dakks)) 150 V/DC 20 A 200 W

3768327


0-150 V
DakkS akreditirani laboratorij (dakks)
200 W
150 V/DC
20 A

Dokumenti i preuzimanja

Podatkovna tablica

English

Podatkovna tablica 3451222 VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

Upute za rad i sigurnost

Upute za rad i sigurnost 3451222 VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

Uvjeti garancije

Uvjeti garancije 3451222 VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

Preuzimanje datoteka

English

Preuzimanje datoteka 3451222 VOLTCRAFT EL-2200 elektroničko opterećenje 600 V/DC 20 A 200 W

Opis


Visokoprecizna simulacija opterećenja za izvore napajanja
Voltcraft EL-2200 DC može se koristiti za širok raspon primjena kao što su testiranje napajanja, punjivih baterija ili punjača. Nudi regulaciju opterećenja prema konstantnoj struji (CC), konstantnom naponu (CV), konstantnom otporu (CR) i konstantnoj snazi (CP). Nadalje, integrirane su funkcije poput dinamičkog ispitivanja struje do 10 kHz i daljinske kompenzacije. Dostupan je 1 izlaz, vrijednosti opterećenja su podesive do maksimalno 220 V, 20 A i 200 W.

Siguran rad
Kako bi se osigurao siguran rad, Voltcraft EL-2200 DC zaštićen je od prenapona, preopterećenja, prevelike snage i pregrijavanja. Paralelno upravljanje podržava do 10 uređaja i prikladno je i za potencijalno energetski zahtjevne primjene.

Praktična evaluacija
Svi podaci prikazuju se na lako čitljivom 10 cm (3,9 inča) TFT LCD zaslonu u boji. Osim toga, dostupni su USB priključak i standardno RS232 sučelje za SCPI protokole

Sastavljanje i pribor
Za samostalan rad, Voltcraft EL-2200 DC opremljen je sklopivim nožicama. Za ugradnju u rack, napajanje zahtijeva dvije visinske jedinice na polovici širine racka. Uređaj dolazi s kabelom za napajanje, uputama za uporabu i sigurnosno-tehničkim listom.

Ovaj tekst je strojno preveden.

Izvedba

  • 2U standardni format racka s 1/2 duljine, pogodan za montažu u rack
  • 10 cm (3,9 inča) TFT LCD zaslon u boji
  • Četiri funkcije: konstantna struja (CC), konstantni napon (CV), konstantni otpor (CR), konstantna snaga (CP)
  • Maksimalna ulazna snaga: 220 V ±10%, 20 A, 200 W
  • Dinamičko ispitivanje struje do 10 kHz
  • Povratna informacija o naponu i struji visoke rezolucije: 1 mV/0,1 mA
  • Daljinska kompenzacija
  • Višestruka zaštita od: prenapona, preopterećenja, prevelike snage, pregrijavanja itd.
  • Standardno RS232 sučelje, podržava SCPI protokol
  • Paralelno upravljanje, koje podržava do 10 uređaja, za potencijalno zahtjevne primjene.

Isporuka uključuje

  • Elektroničko opterećenje
  • Mrežni kabel
  • USB kabel
  • Uputstva za korištenje
  • Sigurnosno-tehnički list

Opis


Visokoprecizna simulacija opterećenja za izvore napajanja
Voltcraft EL-2200 DC može se koristiti za širok raspon primjena kao što su testiranje napajanja, punjivih baterija ili punjača. Nudi regulaciju opterećenja prema konstantnoj struji (CC), konstantnom naponu (CV), konstantnom otporu (CR) i konstantnoj snazi (CP). Nadalje, integrirane su funkcije poput dinamičkog ispitivanja struje do 10 kHz i daljinske kompenzacije. Dostupan je 1 izlaz, vrijednosti opterećenja su podesive do maksimalno 220 V, 20 A i 200 W.

Siguran rad
Kako bi se osigurao siguran rad, Voltcraft EL-2200 DC zaštićen je od prenapona, preopterećenja, prevelike snage i pregrijavanja. Paralelno upravljanje podržava do 10 uređaja i prikladno je i za potencijalno energetski zahtjevne primjene.

Praktična evaluacija
Svi podaci prikazuju se na lako čitljivom 10 cm (3,9 inča) TFT LCD zaslonu u boji. Osim toga, dostupni su USB priključak i standardno RS232 sučelje za SCPI protokole

Sastavljanje i pribor
Za samostalan rad, Voltcraft EL-2200 DC opremljen je sklopivim nožicama. Za ugradnju u rack, napajanje zahtijeva dvije visinske jedinice na polovici širine racka. Uređaj dolazi s kabelom za napajanje, uputama za uporabu i sigurnosno-tehničkim listom.

Ovaj tekst je strojno preveden.

Izvedba

  • 2U standardni format racka s 1/2 duljine, pogodan za montažu u rack
  • 10 cm (3,9 inča) TFT LCD zaslon u boji
  • Četiri funkcije: konstantna struja (CC), konstantni napon (CV), konstantni otpor (CR), konstantna snaga (CP)
  • Maksimalna ulazna snaga: 220 V ±10%, 20 A, 200 W
  • Dinamičko ispitivanje struje do 10 kHz
  • Povratna informacija o naponu i struji visoke rezolucije: 1 mV/0,1 mA
  • Daljinska kompenzacija
  • Višestruka zaštita od: prenapona, preopterećenja, prevelike snage, pregrijavanja itd.
  • Standardno RS232 sučelje, podržava SCPI protokol
  • Paralelno upravljanje, koje podržava do 10 uređaja, za potencijalno zahtjevne primjene.

Isporuka uključuje

  • Elektroničko opterećenje
  • Mrežni kabel
  • USB kabel
  • Uputstva za korištenje
  • Sigurnosno-tehnički list
