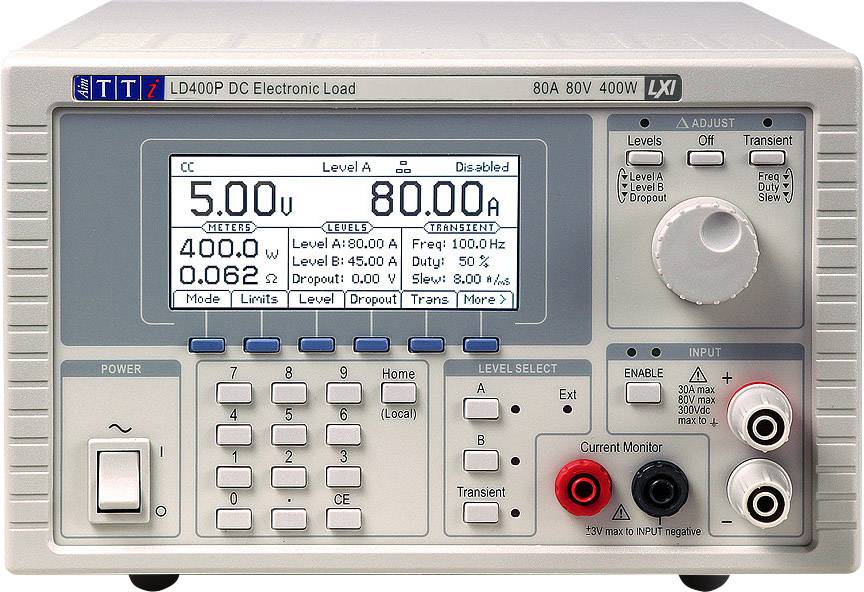

Aim TTi LD400P elektroničko opterećenje 80 V/DC 80 A 400 W
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.215,00 € / komad)
2.215,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Aim TTi LD400P elektroničko opterećenje 80 V/DC 80 A 400 W
- 400 W
- 80 V/DC
- 80 A
- Svestrano rješenje za testiranje istosmjernih izvora
- Modovi konstantne struje, otpora, vodljivosti, napona i snage
- Širok raspon napona i struje, 0 do 80 V i 0 do 80 A
- 400 W kontinuirane snage
- 600 vata vršne snage (do 60 sekundi)
- Niski radni napon od< 1V na 40A
- Visoka rezolucija i točnost za podešavanje razine
- Ugrađeni generator testa varijabilnog praga
- Izlaz monitora za prikaz valnog oblika
- Promjenjivi napon isključivanja za testiranje baterije
- Grafički LC zaslon visoke rezolucije s pozadinskim osvjetljenjem i upravljanjem funkcijskim tipkama
- Analogno daljinsko upravljanje razinama i TTL upravljanje uključivanjem/isključivanjem i trenutnim uključivanjem

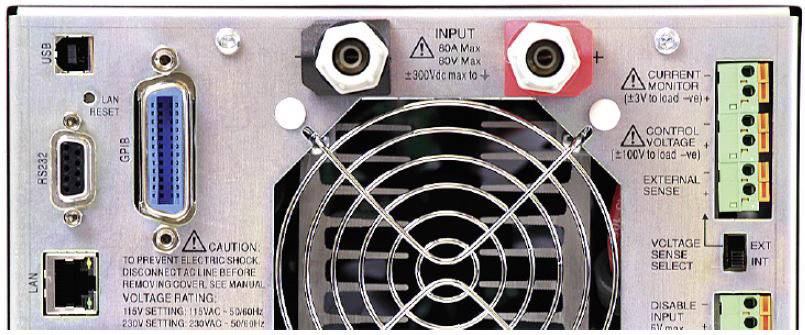

- Prednji i stražnji ulazni terminali (prednji terminali max. 30A)
- Potpuna kontrola sabirnice preko USB, RS232 i LXI kompatibilnih LAN sučelja
Tehnički podaci
- Tip
LD400P
- Vrsta proizvoda
elektroničko opterećenje
- Udarna struja (maks.)
80 A
- Trajna priključna snaga (maks.)
400 W
- dim.
(Š x V x D) 212 x 130 x 435 mm
- Opterećenje ulaznog napona (maks.)
80 V/DC
- Težina
5.7 kg
tvornički standard (vlastiti)
- Trajna priključna snaga (min.)
0 W
- Opterećenje ulaznog napona (min.)
0 V/DC
- Udarna struja (min.)
0 A
- Opterećenje veze
vijčana spojka (ispred)
vijčana spojka (straga)
- Širina
212 mm
- Visina
130 mm
- Dubina
435 mm
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 1418407 Aim TTi LD400P elektroničko opterećenje 80 V/DC 80 A 400 W
Informacije
Informacije 1418407 Aim TTi LD400P elektroničko opterećenje 80 V/DC 80 A 400 W
Izjava o sukladnosti
Izjava o sukladnosti 1418407 Aim TTi LD400P elektroničko opterećenje 80 V/DC 80 A 400 W
Opis
LD400 je jeftino elektroničko opterećenje prikladno za ispitivanje i karakterizaciju različitih izvora istosmjerne struje.
Može se koristiti za proučavanje ponašanja mnogih različitih vrsta izvora energije kao što su baterije i solarne ćelije, kao i elektronički izvori napajanja.
Njegov širok raspon napona / struje, višestruki načini rada i ugrađeni ispitni generator daju svestranost testnim rješenjima od laboratorija za dizajn do područja ispitivanja komponenti.
Kako bi zadovoljio različite potrebe, LD400P dodaje sveobuhvatan raspon sučelja digitalnih sabirnica. RS-232, USB, GPIB i LAN (Ethernet) podrška s LXI standardom su na ovom modelu.
Ovaj tekst je strojno preveden.
Može se koristiti za proučavanje ponašanja mnogih različitih vrsta izvora energije kao što su baterije i solarne ćelije, kao i elektronički izvori napajanja.
Njegov širok raspon napona / struje, višestruki načini rada i ugrađeni ispitni generator daju svestranost testnim rješenjima od laboratorija za dizajn do područja ispitivanja komponenti.
Kako bi zadovoljio različite potrebe, LD400P dodaje sveobuhvatan raspon sučelja digitalnih sabirnica. RS-232, USB, GPIB i LAN (Ethernet) podrška s LXI standardom su na ovom modelu.
Ovaj tekst je strojno preveden.
Izvedba
- Niski minimalni ulazni napon
- LD400 može raditi na naponima ispod 500 mV za struje do 10 ampera. Pri višim strujama minimalni fiksni otpor (obično bolji od 25mW) postupno povećava minimalni radni napon, ali ostaje ispod 1 volta do 40 ampera i ispod 2 volta do 80 ampera.
- Ovaj niski radni napon omogućuje mu da se koristi za mnoge primjene niskog napona za koje su druga elektronska opterećenja neprikladna.
- 600 W maksimalne snage
- LD400 može trajati do 1 minute s maks. Radi se 600 vata
- Kratkotrajna opterećenja mogu biti dovoljna za mnoge testne aplikacije i značajno proširiti iskoristivost LD400. Kontinuirana snaga je 400 W.
- Nekoliko načina rada
- Konstantna struja način
- Način konstantne struje koristi se za ispitivanje opterećenja normalnog napajanja i za konstantno pražnjenje akumulatora. Ovaj način rada omogućuje brzo mjerenje kontrole trenutnog izvora (karakteristike V / I).
- Stalni način rada
- Način konstantne snage simulira opterećenje čija je potrošnja energije neovisna o primijenjenom naponu. To vrijedi za mnoge vrste uređaja koji sadrže izvore napajanja. Ovaj je način rada idealan za testiranje izvora energije s prijenosnih uređaja kao što su litij-ionske baterije.
- Način konstantnog napona
- Način konstantnog napona koristi se za ispitivanje opterećenja napajanja stalnom strujom. Uređaj radi kao visokoučinkoviti regulator protoka.
- Način stalnog otpora
- Način konstantnog otpora simulira standardno otporno opterećenje osiguravajući protok koji je proporcionalan naponu. Postavke su prikazane u ohmima ili mili-ohmima.
- Za razliku od fiksnih otpornika ili reostata, opterećenje osigurava precizno upravljiv otpornik s velikom disipacijom snage i visokom temperaturnom stabilnošću u širokom frekvencijskom području.
- Način konstantne provodljivosti
- Mod konstantne provodljivosti je također uključen.
- Osim postavki ampera po volti, ovaj način nudi bolju razlučivost pri postavljanju vrlo niskih ekvivalentnih vrijednosti otpora.
- Potpuno automatski ispitni generator s promjenjivom frekvencijom
- Prebacivanje između dviju unaprijed postavljenih razina može se obaviti na bilo kojoj frekvenciji između 0,01 Hz i 10 kHz. Generator za ispitivanje može se koristiti u svim načinima rada.
- Brzina promjene između razina (stopa ubijanja) može se kontrolirati u širokom rasponu.
