Ziehl STWA 1 AH strujni transformator 0 do 15 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Unutarnja Ø za provodnik: 11 mm
- Tip
STWA 1 AH
- Mjerni ulazi
0 - 15 A/AC
- Izlazi
0 – 20 mA/DC
- Pogonski napon
dodatno napunjavanje nije potrebno
- dim.
(Š x V x D) 36 x 42 x 56 mm
- Dubina
56 mm
- Visina
42 mm
- Širina
36 mm
- Mjerno područje struje (maks.)
15 A
- Mjerno područje snage (min.)
0 mA
- Izlazna struja
20 A
- Vrsta proizvoda
strujni transformator
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 198983 Ziehl STWA 1 AH strujni transformator 0 do 15 A
Upute za rad i sigurnost
Upute za rad i sigurnost 198983 Ziehl STWA 1 AH strujni transformator 0 do 15 A
Opis

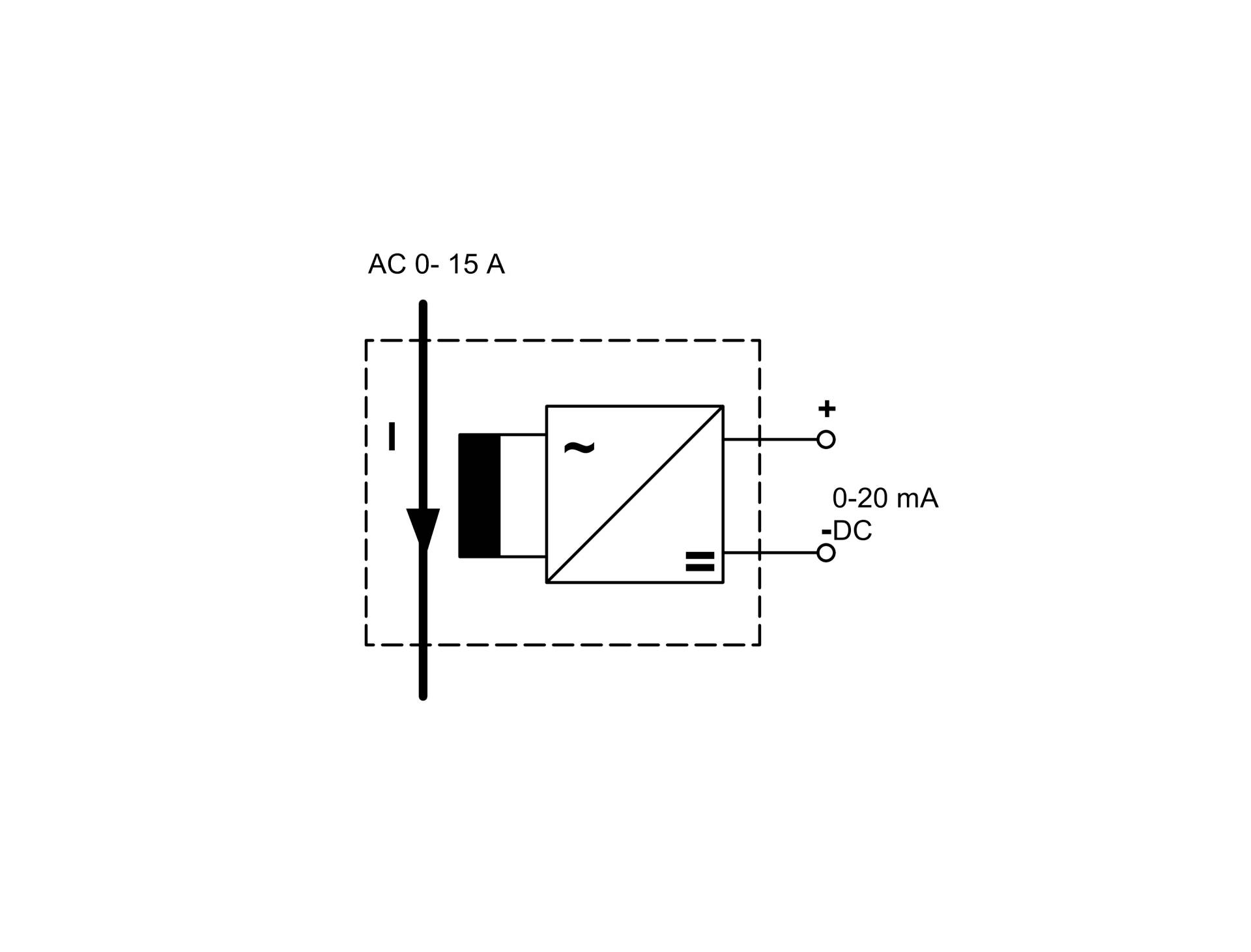

Prodajni prijenosnik za izmjenične struje. Pretvaranje iz izmjenične struje 0 - 15 A u DC 0 - 20 mA (STWA 1 AH) ili AC 0 - 20/100 A u DC 4 - 20 mA (STWA 2 AH), s električnom izolacijom. Kod većih struja, transformator struje može se petljati u sekundarni krug velikog strujnog transformatora. Pretvarač se može pričvrstiti na gornju šipku ili pričvrstiti s 2 M4 vijka. Priključni terminali su priključni.
