Kupi Zettler Electronics AZ983-1A-12D automobilski relej 12 V/DC 80 A 1 zatvarač

Crno, kockasto releovno stanje s natpisom 'ZETTLER AZ983-1C-24D China 02X7'. Ima četiri metalne pina na donjoj strani.

Slika slična

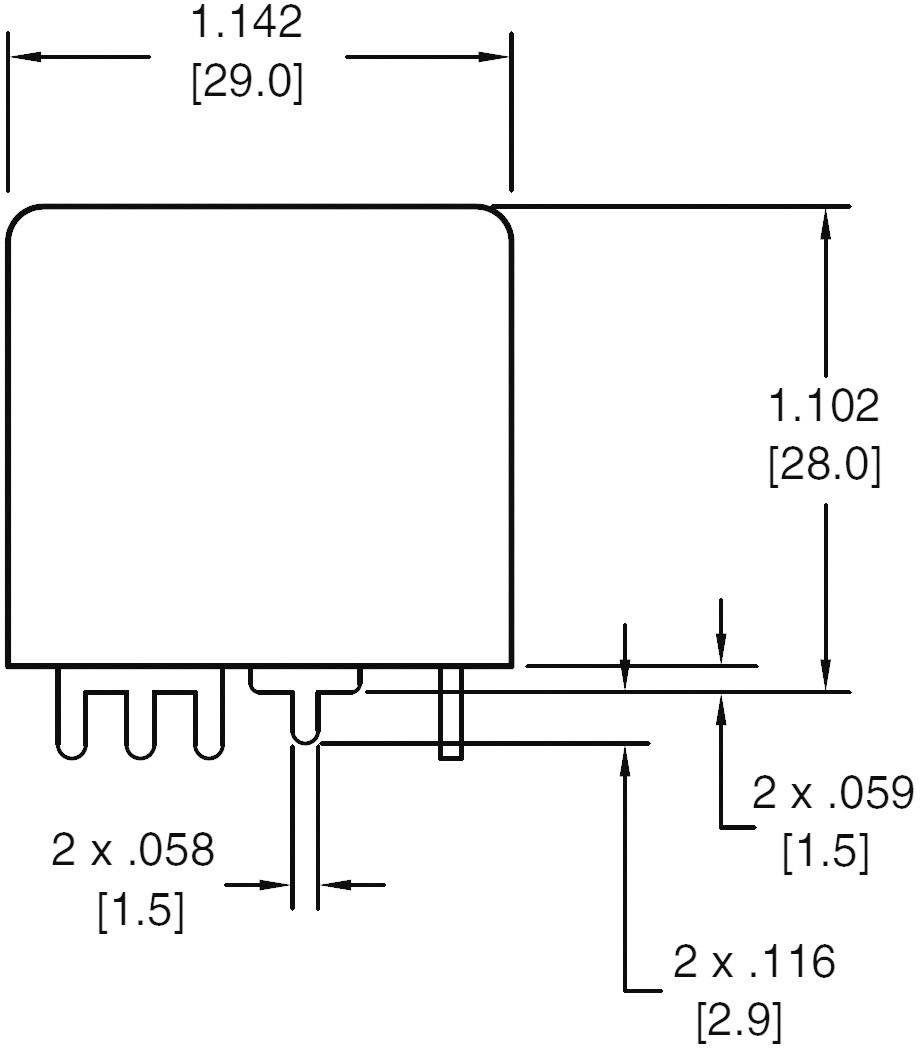

Dijagram električnog komponenta s detaljnim dimenzijama. Mjere u inčima i milimetrima, prikazuje različite komponente i njihove veličine.

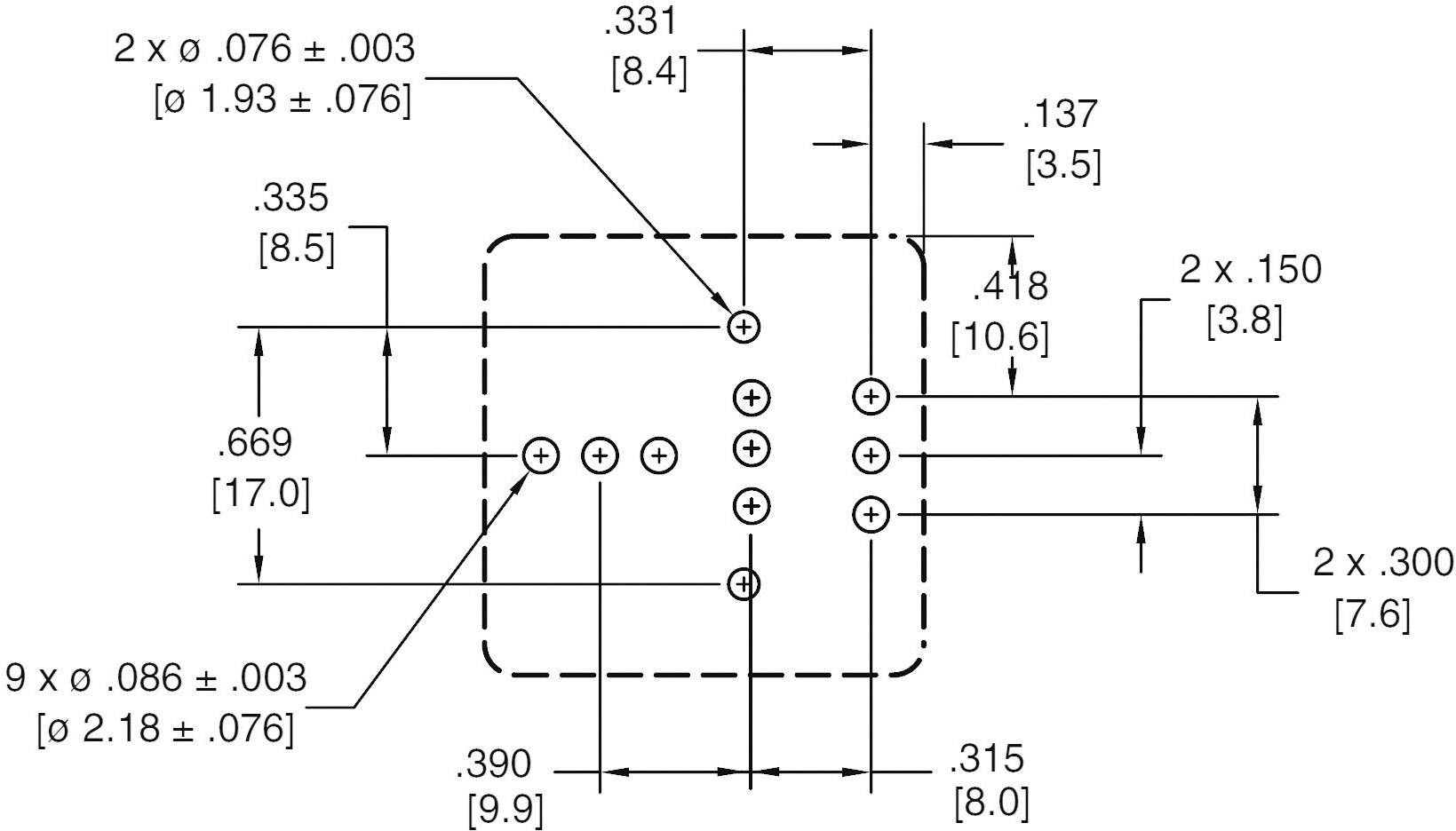

Tehnički nacrt kvadratnog dijela s dimenzijama i pozicijama provrta. Detalji uključuju specifikacije duljina i tolerancija.

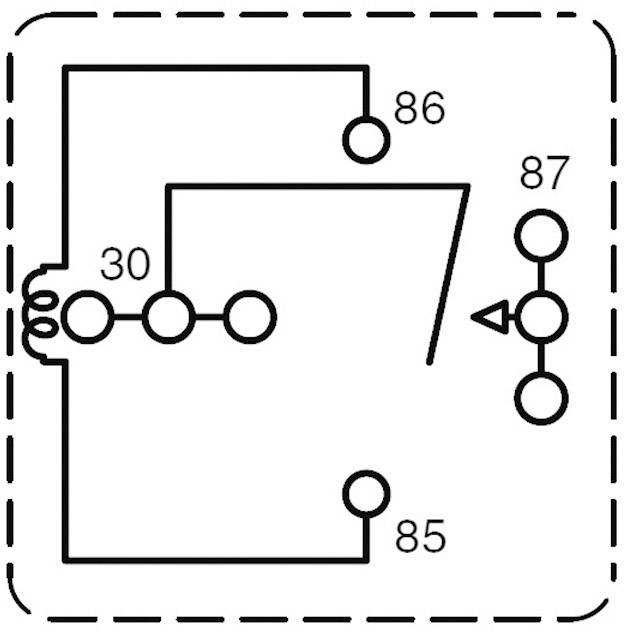

Električki simbol releja s priključcima 85, 86, 87 i 30. Prikazuje vezu i mehanizam sklapanja u strujnom krugu.

1/4

Slika slična

Vrsta proizvoda

automobilski relej

Nazivni napon svitka

12 V/DC

Vrsta kontakta

1 zatvarač

Priključak

otisak

Preklopni napon (maks.)

75 V/DC

Tehnički list (PDF)

Dostava pon, 5.10.

225 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (7,49 € / komad)

7,49 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Zettler Electronics AZ983-1A-12D automobilski relej 12 V/DC 80 A 1 zatvarač

Više informacija

Tehnički podaci

Napon izolacije: (zavojnica / kontakt, kontakt / kontakt) 500 Vrms
Otpor izolacije: (500 V / DC) 100 MΩ
Otpor kontakta:<50 mΩ

Vrsta proizvoda: automobilski relej

Tip: AZ983-1A-12D

Određene značajke: bez montažnog kutnog nosača

Nazivni napon svitka: 12 V/DC

Vrsta kontakta: 1 zatvarač

Kontaktni materijal: srebro-cinkov oksid

Priključak: otisak

Preklopni napon (maks.): 75 V/DC

Prebacivanje struje (maks.): 80 A

Uklopna struja, otvoreni kontakt (maks.): 80 A

Maks. rasklopna snaga: 1120 W

Otpornost (svitka): 80 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 29 mm

Visina: 28 mm

Dužina: 29 mm

dim.: (D x Š x V) 29 x 29 x 28 mm

RoHS-konforno: Da

Vrsta: AZ983-1A-12D

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 507418 Zettler Electronics AZ983-1A-12D automobilski relej 12 V/DC 80 A 1 zatvarač

Upute za rad i sigurnost

Upute za rad i sigurnost 507418 Zettler Electronics AZ983-1A-12D automobilski relej 12 V/DC 80 A 1 zatvarač

Opis

Releji s velikom udarnom strujom i dopuštenom radnom temperaturom do +85 ° C. Prema standardima ISO / TS 16949 i ISO14001, testirano prema specifikacijama SAEJ2544.

Ovaj tekst je strojno preveden.

Napomene

Podaci o struji uklapanja odnose se na maksimalnu struju uklapanja. Daljnje specifikacije potražite u opširnoj dokumentaciji koja je dostupna uz besplatno preuzimanje.
