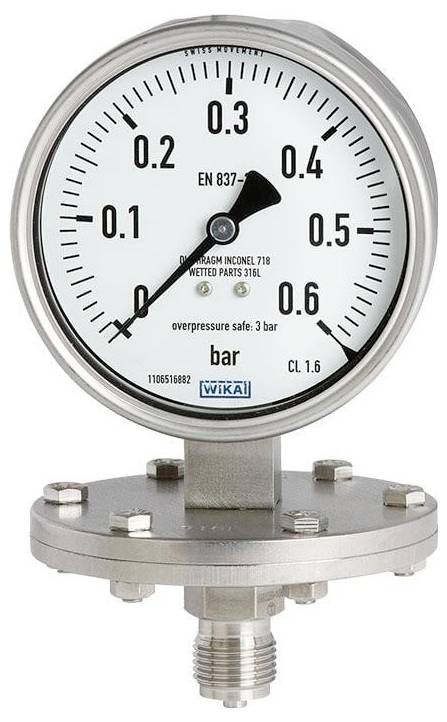

WIKA membranski manometar 9022953 432.50 Priključak (Manometri): donja strana 40 bar (max) 1 St.
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.089,00 € / komad)
1.089,00 €
sa PDV-om
Tehnički podaci
- Vrsta: 432,50
- Kućište: s otvorom za smanjenje tlaka
- Raspon prikaza: -1...+3 bara
- Procesni priključak: G 1/2 B
- Nominalna veličina: 160 mm
- Položaj priključka: donji
- Prozor za gledanje: višeslojno sigurnosno staklo
- Klasa točnosti: Klasa 1.6
- Standard manometra: Međunarodni (Europa)
- Ispunjavanje kućišta: bez
- Pokazivač: Standardni pokazivač
- Granica preopterećenja: 5 x puna vrijednost ljestvice, maks. 40 bara + sigurno za vakuum
- Materijal dijafragme: Inconel 718 (2.4668)
- Materijal podnožja dijafragmalne opruge: CrNi čelik
- Temperatura okoline: -20 ... +60 °C
- Srednja temperatura: -20...+100 °C
- Vrsta zaštite: IP 54
- Brtvljenje tlačne komore: FPM
- Serijski broj: sa serijskim brojem
- Vrsta proizvoda
membranski manometar
- Područje prikaza (min.)
-1 bar
- Radni tlak (maks
40 bar
- Mjerno područje (maks.)
+3 bar
- Pogonska tempratura
-20 do +60 °C
- Min. radna temperatura
-20 °C
- Maks. radna temperatura
+60 °C
- Proizvođač-br. dijela
9022953
- Material (detalji)
s otvorom za smanjenje tlaka
- dim.
(Ø) 160 mm
- Priključak
G 1/2
- Priključak
donja strana
- Područje radnog tlaka
40 bar (max)
- Promjer
160 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3526042 WIKA membranski manometar 9022953 432.50 Priključak (Manometri): donja strana 40 bar (max) 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3526042 WIKA membranski manometar 9022953 432.50 Priključak (Manometri): donja strana 40 bar (max) 1 St.
Opis
Membranski manometar, izvedba od nehrđajućeg čelika. Tip: 432.50. Tehnički podaci prema podatkovnom listu: PM 04.03. Kućište: nehrđajući čelik. Prsten: nehrđajući čelik. Mehanizam: nehrđajući čelik. Mjerni sustav: nehrđajući čelik. Punjenje kućišta: nema. Kućište: s otvorom za smanjenje tlaka. Nazivna veličina: 160 mm. Raspon prikaza: -1...+3 bara. Procesni priključak: G 1/2 B. Materijal membrane: Inconel 718 (2.4668). Materijal donjeg dijela membrane: nehrđajući čelik. Kazaljka: standardna kazaljka. Dopuštena temperatura medija: -20...+100 °C. Klasa točnosti: Klasa 1.6. Granica preopterećenja: 5 x vrijednost pune ljestvice, maks. 40 bara + otporno na vakuum. Klasa zaštite: IP 54. Brtvljenje tlačne komore: FPM. Prozorčić: višeslojno sigurnosno staklo. Standard manometra: Međunarodni. (Europa)Logotip proizvođača: *WIKA*Serijski broj na brojčaniku: FORTLFD.-NR. *...*
