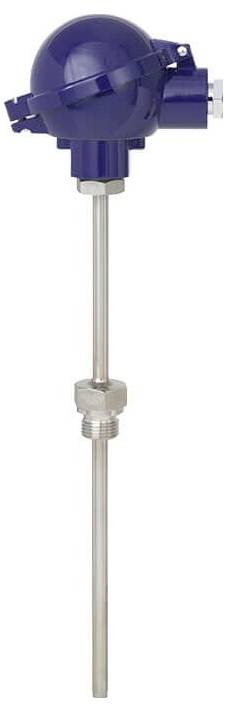

WIKA 14413425 TR10-C otporni termometar -30 do 300 °C
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
otporni termometar
Mjerno područje temperature (min.)
-30 °C
Mjerno područje temperaturnog raspona (maks.)
300 °C
Priključak
G 1/2"
Tip
TR10-C
Tehnički list (PDF)
Broj
Ukupno (699,00 € / komad)
699,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Izlazni signal: 4 ... 20 mA, 2-žična tehnologija
- Jedinica: °C
- Procesni priključak: G 1/2 B
- Zaštitna cijev: Ravna, navojni spoj, oblik 2G DIN 43772
- Materijal zaštitne cijevi: CrNi čelik 1.4571
- Dizajn: Glava
- Pečat: Bez
- Početak mjernog raspona - predznak: plus (uklj. 0)
- Početak mjernog raspona: 0
- Kraj mjernog raspona - znak: plus (uklj. 0)
- Kraj mjernog raspona: 150
- Temperaturni raspon odabrane klase: -30...+300°C
- Razvodna kutija: BSZ, aluminij, sferni oblik, poklopac na šarkama
- Kabelski ulaz: Standardni kabelski ulaz
- Veličina navoja kabelskog ulaza: M20 x 1,5
- Odašiljač: T15, digitalni odašiljač, 4…20 mA, programabilan
- Priključak na vratnu cijev: M24 x 1,5
- Promjer zaštitne cijevi: 9x1 mm
- Duljina ugradnje [A] [U1]: 250 mm
- Duljina vrata [MH/N]: 130 mm
- Promjer mjernog umetka: 6 mm
- Materijal plašta mjernog umetka: CrNi čelik 1.4571
- Ukupna duljina zaštitne cijevi u slučaju zamjene [L]: 395 mm
- Duljina mjernog umetka u zamjenskoj kutiji [l5]: 405 mm
- Zaštita od eksplozije / električno odobrenje: ATEX
- Vrsta zaštite: Ex ia
- Pretvornik položaja montaže: mjerni uložak
- Zaštita od eksplozije: ATEX/IECEx
- Dopušteni odašiljač temperature okoline: Standardno -40...85°C
- Konfiguracija: Konfiguracija specifična za kupca
- Konfiguracija senzora: Pt100
- Konfiguracija ulaza: 4-žična
- Signalizacija greške: 3,5 mA
- Vrsta proizvoda
otporni termometar
- Tip
TR10-C
- Izlazi
analogna struja
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Mjerno područje temperature (min.)
-30 °C
- Mjerno područje temperaturnog raspona (maks.)
300 °C
- Mjerno područje temperature
-30 do 300 °C
- Priključak
G 1/2"
- Materijal kućišta
aluminij
- Klasa točnosti
A
- Dužina
405 mm
- Promjer
6 mm
- dim.
(Ø x D) 6 mm x 405 mm
- Ex zona
1
- Sadržaj
1 St.
- Priključak
G 1/2 B
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3525129 WIKA 14413425 TR10-C otporni termometar -30 do 300 °C
Upute za rad i sigurnost
Upute za rad i sigurnost 3525129 WIKA 14413425 TR10-C otporni termometar -30 do 300 °C
Opis
TR10-C otporni termometar s višedijelnom zaštitnom cijevi za uvrtanje
Tehnički podaci prema tehničkom listu: TE 60.03
Zaštita od eksplozije / električno odobrenje: ATEX
Vrsta zaštite: Ex i
Zona 1 Plin [II 2G Ex ia IIC T1…T6 Gb]
1xPt100, 4-žični
Klasa A, EN 60751
Temperaturni raspon odabrane klase: -30...+300°C
Razvodna kutija: BSZ, aluminij, sferni oblik, poklopac na šarkama
Kabelski ulaz: Standardni kabelski ulaz
Veličina navoja kabelskog ulaza: M20 x 1,5
Odašiljač: T15, digitalni odašiljač, 4…20 mA, programabilan
Priključak na vratnu cijev: M24 x 1,5
Zaštitna cijev: Ravna, navojni spoj, oblik 2G DIN 43772
Promjer zaštitne cijevi: 9x1 mm
Procesni priključak: G 1/2 B
Materijal zaštitne cijevi: CrNi čelik 1.4571
Duljina ugradnje [A] [U1]: 250 mm
Duljina vrata [MH/N]: 130 mm
Promjer mjernog umetka: 6 mm
Materijal plašta mjernog umetka: CrNi čelik 1.4571
Pečat: Bez
Pretvornik položaja montaže: mjerni uložak
Ukupna duljina zaštitne cijevi u slučaju zamjene [L]: 395 mm
Duljina mjernog umetka u zamjenskoj kutiji [l5]: 405 mm
Digitalni temperaturni odašiljač za otporne termometre T15
Tehnički podaci prema podatkovnom listu: TE 15.01
Izlazni signal: 4 ... 20 mA, 2-žična tehnologija
Dizajn: Glava
Zaštita od eksplozije: ATEX/IECEx
Vrsta zaštite: Ex ia
Dopušteni odašiljač temperature okoline: Standardno -40...85°C
Konfiguracija: Konfiguracija specifična za kupca
Konfiguracija senzora: Pt100
Konfiguracija ulaza: 4-žična
Jedinica: °C
Početak mjernog raspona - predznak: plus (uklj. 0)
Početak mjernog raspona: 0
Kraj mjernog raspona - znak: plus (uklj. 0)
Kraj mjernog raspona: 150
Signalizacija greške: 3,5 mA
