Wiha 47210 Typ-2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji

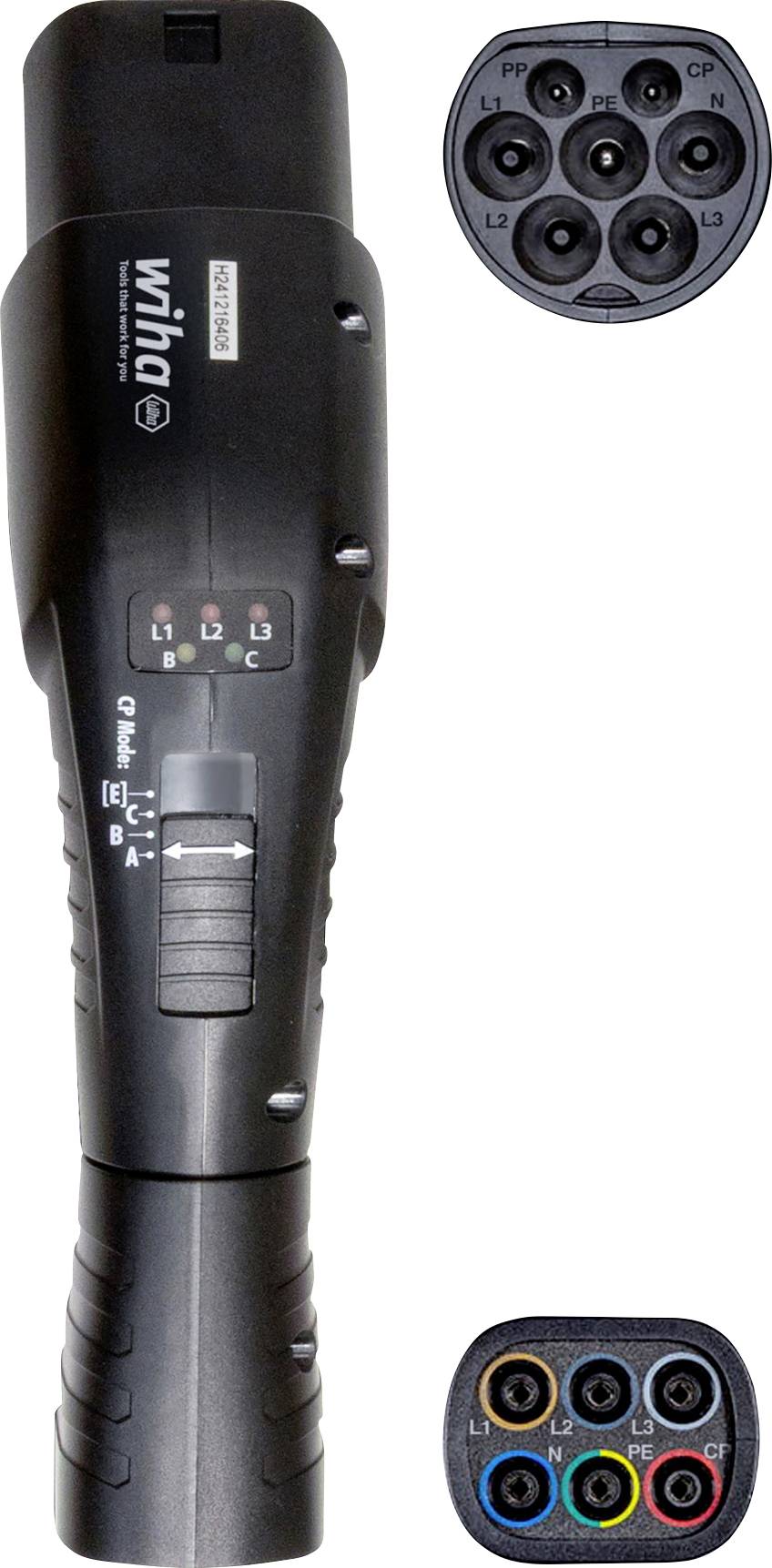

Mjerni adapter za zidnu kutiju tip 2 za testere instalacija (47210)
- Jednostavno i brzo funkcionalno testiranje zidnih kutija s konektorom tipa 2
- Intuitivno upravljanje putem klizača za odabir CP načina rada
- Omogućuje simulaciju električnih kvarova za sveobuhvatnu dijagnostiku zidne kutije prema VDE standardima.
- Mjerni adapter se može koristiti bez testera instalacija zahvaljujući integriranim LED indikatorima statusa.
Tehnički podaci
- PP simulacija: otvoreno, 13A, 20A, 32A, 63A
- Priključci: 4 mm sigurnosne utičnice (L1, L2, L3, N, PE) i utičnica sa zaštitnim kontaktom za ispitivanje opterećenja
- Indikator faze: LED signalizacija za sve tri faze
- Izvedba
Mjerni adapter za ispitivanje stanica za punjenje električnih vozila (EVSE) tip 2
- Težina
850 g
- Kategorija mjerenja
CAT III 300 V
- Širina
110 mm
- Visina
190 mm
- Dužina
250 mm
- Dubina
45 mm
- Tip
Typ-2
tvornički standard (vlastiti)
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3639966 Wiha 47210 Typ-2 1 St.
Opis
Pouzdan rad zidne kutije ključan je, bilo tijekom prvog spajanja na mrežu ili tijekom ponovljenih inspekcija, kako bi se izbjegli naknadni troškovi i sigurnosni rizici. Wiha Wallbox mjerni adapter, zajedno s testerom instalacija, podržava brzo, sigurno i standardno ispitivanje zidnih kutija izravno putem priključka tipa 2 stanice – bez dugotrajnog ponovnog spajanja.
Klizač omogućuje simulaciju stvarnih stanja vozila Control Pilota: od A - "Vozilo nije povezano" preko B - "Vozilo povezano, nije spremno za punjenje" do C - "Električno vozilo povezano, spremno za punjenje, ventilacija nije potrebna". Osim toga, uključena je simulacija CP pogreške "E", što omogućuje provođenje sveobuhvatne dijagnostike zidne kutije prema VDE specifikacijama. Integrirani LED zaslon pruža jasne povratne informacije o spremnosti za punjenje i fazi u svakom trenutku, čak i bez testera instalacije za brzu provjeru. U kombinaciji s Wiha testerom instalacija, mogu se provoditi tipična mjerenja kao što su napon, frekvencija, fazni slijed, razni testovi RCD-a (također za EV RCD-ove s 6mA DC strujama kvara), otpor izolacije, mjerenja niskog otpora, impedancija voda i petlje.
Ovaj tekst je strojno preveden.
Klizač omogućuje simulaciju stvarnih stanja vozila Control Pilota: od A - "Vozilo nije povezano" preko B - "Vozilo povezano, nije spremno za punjenje" do C - "Električno vozilo povezano, spremno za punjenje, ventilacija nije potrebna". Osim toga, uključena je simulacija CP pogreške "E", što omogućuje provođenje sveobuhvatne dijagnostike zidne kutije prema VDE specifikacijama. Integrirani LED zaslon pruža jasne povratne informacije o spremnosti za punjenje i fazi u svakom trenutku, čak i bez testera instalacije za brzu provjeru. U kombinaciji s Wiha testerom instalacija, mogu se provoditi tipična mjerenja kao što su napon, frekvencija, fazni slijed, razni testovi RCD-a (također za EV RCD-ove s 6mA DC strujama kvara), otpor izolacije, mjerenja niskog otpora, impedancija voda i petlje.
Ovaj tekst je strojno preveden.
Izvedba
- Primjena: Za funkcionalno i sigurnosno ispitivanje stanica za punjenje (wallbox) u području elektromobilnosti.
- Koristite s Wiha testerom instalacija.
- Sigurnosno i funkcionalno ispitivanje prema DIN VDE 0100-600 (IEC 60364-6) i DIN VDE 0105-100 (EN 50110) za zidne kutije prema DIN VDE 0122-1 (IEC 61851-1).
