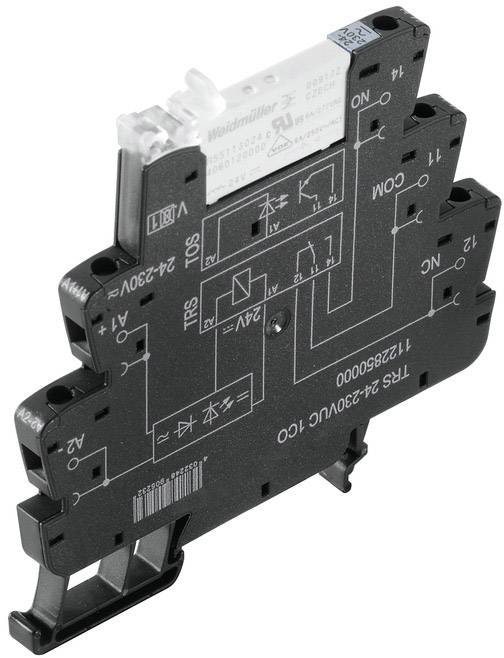

Weidmüller TRS 24-230VUC 1COAUC1D2 spojni relej 24 V DC/AC, 230 V DC/AC 6 A 1 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
1 prebacivanje
Nazivni napon
24 V DC/AC
230 V DC/AC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
389,00 €
3
2% = 9,49 €
379,51 €
5
3% = 13,26 €
375,74 €
10
4% = 15,79 €
373,21 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (38,90 € / komad)
389,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vlažnost: 5 ... 95% rel. Vlaga, Tu = 40 ° C, bez kondenzacije
- Temperatura skladištenja: -40 °C…85 °C
- Nazivna struja izmjenična struja: 27,1 mA izmjenična struja sa 24 V izmjenična struja, 4,8 mA izmjenična struja sa 230 V izmjenična struja
- Nominalna snaga: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1,1 VA @ 230 V AC
- Napon odziva / ispadanja: 13 V / 7 V AC 13 V / 5 V DC
- Prikaz statusa: LED zeleno
- Nazivni preklopni napon: 250 V AC
- Udarna struja: 20 A / 20 ms
- Uklopni kapacitet DC (omički), maks .: 144 W @ 24 V
- min. Sklopni kapacitet: 1 mA @ 1 V
- Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
- Nosač šina: TS 35
- Gumb za testiranje: Ne.
- Pokazivač položaja mehaničkog prekidača: Ne.
- Nazivni napon: 300 V
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 min.
- Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
- Izdržljivi impulsni napon: 6 kV (1,2 / 50 µs)
- Duljina uklanjanja nazivnog priključka: 8 mm
- Moment pritezanja, maks .: 0,4 Nm
- Područje stezanja, nazivni priključak: 1,5 mm²
- Područje stezanja, min.: 0,14 mm²
- Površina stezanja, maks .: 2,5 mm²
- Poprečni presjek priključka vodiča, puni, min .: 0,14 mm²
- Presjek priključka vodiča, puni, maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, min .: 0,14 mm²
- Presjek priključka vodiča, fino uvijen, maks .: 2,5 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,25 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, maks .: 1 mm²
- Veličina oštrice: Gr. PH0
- Uklopni napon istosmjerne struje, maks .: 250 V
- Kašnjenje isključenja:<140 ms
- Tip vodiča: kruti bakreni vodič, fino upleteni bakreni vodič
- Struja preuzimanja / ispuštanja, tipično: 28,5 mA / 11 mA AC 23 mA / 6,5 mA DC
- Relej za zamjenu napona zavojnice koji odstupa od nominalnog upravljačkog napona: Da
- Zamjenski napon zavojnice releja: 24 V DC
- Vrsta proizvoda
spojni relej
- Tip
TRS 24-230VUC 1COAUC1D2
- Priključak
vijak
- Boja
crna
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi + 5 µ Au
- Nazivni napon
24 V DC/AC
230 V DC/AC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA
- Mehanički vijek trajanja
5 x 106Ciklusi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dubina
87.8 mm
- Širina
6.4 mm
- Visina
89.6 mm
- dim.
(Š x V x D) 6.4 x 89.6 x 87.8 mm
- Sadržaj
10 St.
- Težina
36 g
- RoHS-konforno
Da
- Trajna struja (maks.)
6 A
- Radni napon
230 V
- Uklopna struja
20 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 spojni relej 24 V DC/AC, 230 V DC/AC 6 A 1 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 spojni relej 24 V DC/AC, 230 V DC/AC 6 A 1 prebacivanje 10 St.
Opis
Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.
