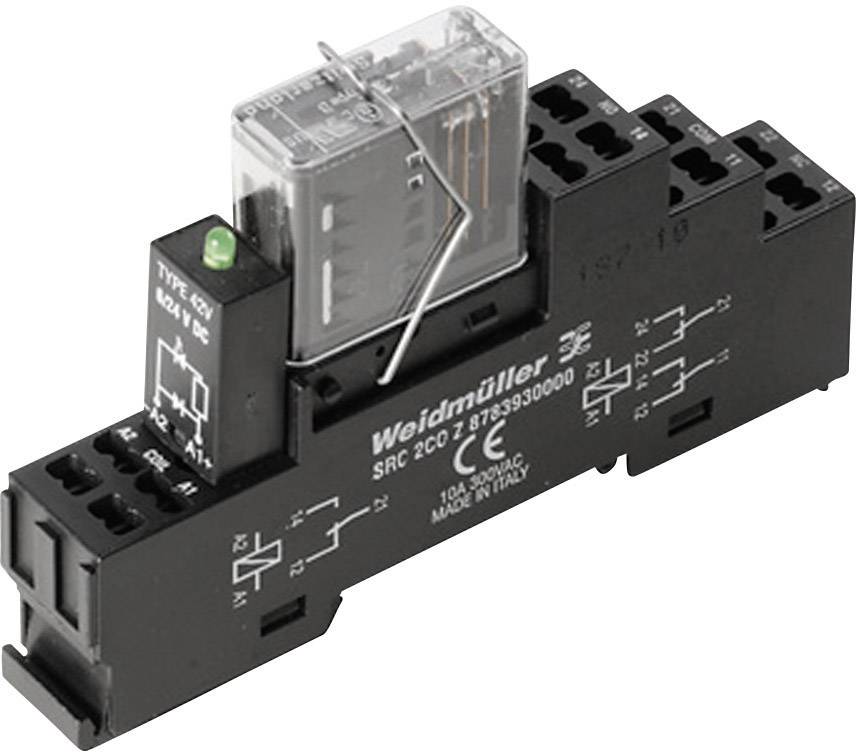

Weidmüller RCIKITZ 24VDC 2CO LD/FG relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V/AC
250 V/DC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
18 kom. - zaliha Njemačka
Broj
Ukupno (59,99 € / komad)
59,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Prikaz stanja: LED zeleno
- Kašnjenje pri uključivanju: ≤ 12 ms
- Kašnjenje isključivanja: ≤ 6 ms
- minuta Prekidački kapacitet: 1 mA na 24 V, 10 mA na 10 V, 100 mA na 5 V
- maks. Uklopna frekvencija pri nominalnom opterećenju: 0,1 Hz
- DIN šina: TS 35
- Gumb za testiranje: Ne.
- Indikator položaja mehaničkog prekidača: Ne.
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Ulaz dielektrične čvrstoće - izlaz: 2,5 KVeff / 1 min.
- Spoj nazivne duljine: 8 mm
- Područje stezanja, nazivni spoj: 1,5 mm²
- Površina stezanja, min .: 0,5 mm²
- Površina stezanja, maks .: 1,5 mm²
- Veličina noža: 0,4 x 2,5 mm
- Vrsta proizvoda
relejni modul
- Tip
RCIKITZ 24VDC 2CO LD/FG
- Priključak
opruga
- Boja
crna
- Radni napon (maks.)
18 V/DC
- Vrijeme odziva
12 ms
- Vrijeme opadanja
6 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgCuNi
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V/AC
250 V/DC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA
144 W
- Mehanički vijek trajanja
50 x 106krugovi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
10 mm
- Otpornost (svitka)
720 Ω
- Određene značajke
bez testnog gumba
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-40 °C
- Dužina
63.8 mm
- Širina
16 mm
- Visina
98.1 mm
- dim.
(D x Š x V) 63.8 x 16 x 98.1 mm
- Sadržaj
1 St.
- Težina
67 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 506786 Weidmüller RCIKITZ 24VDC 2CO LD/FG relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje
Opis
Relej spoja s pozitivno upravljanim kontaktima za praćenje signala u sigurnosnim sklopovima. Uz dijagnostičku pokrivenost od 99%, releji s pozitivno upravljanim kontaktima su među dokazanim komponentama u sigurnosnoj tehnologiji. Zaključavanjem kontakata međusobno osiguravaju sinkroni status prebacivanja na oba kontakta. To osigurava da u slučaju kvara (na primjer, kod zavarivanja normalno otvorenog kontakta zbog preopterećenja), signalni kontakt održava isti status prebacivanja.
