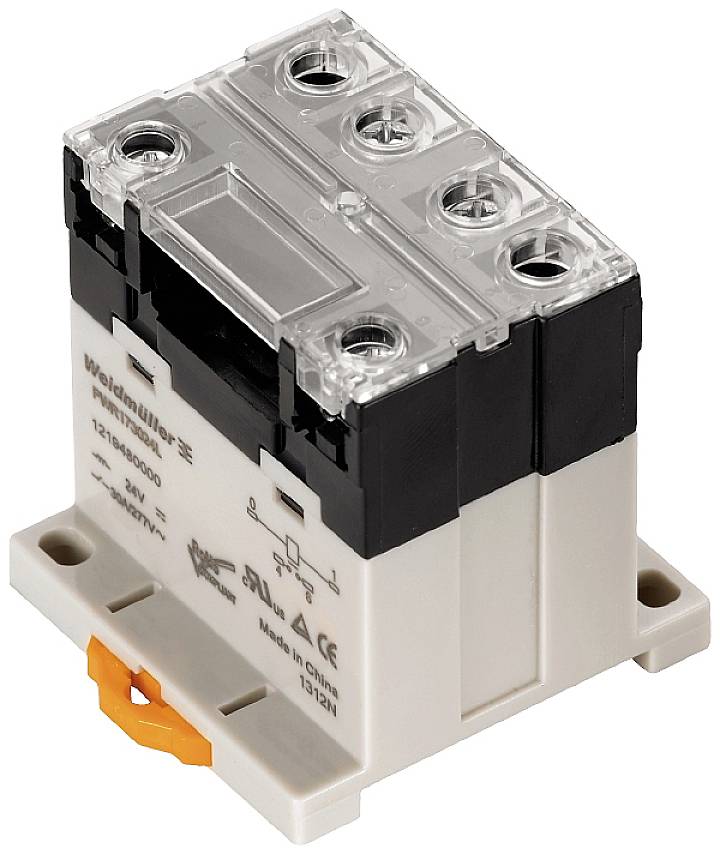

Weidmüller PWR276730L spojni relej 230 V/AC 25 A 2 zatvarač 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
2 zatvarač
Nazivni napon
230 V/AC
Preklopni napon (maks.)
277 V/AC
Prebacivanje struje (maks.)
25 A
Tehnički list (PDF)
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
299,00 €
3
2% = 7,30 €
291,70 €
5
3% = 10,20 €
288,80 €
10
4% = 12,14 €
286,86 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (29,90 € / komad)
299,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vlažnost: 35 ... 85% rel. Vlaga, bez kondenzacije Temperatura skladištenja: -25 ° C ... 55 ° C Nazivna struja AC: 11 mA Nazivna snaga: 2,5 VA Napon odziva / ispadanja: 172,5 V / 34,5 V AC Prikaz stanja: LED zelena Nominalni napon uključivanja: 277 V AC napon : 120 A / 50 ms komutacijski kapacitet DC (omički), maks .: 600 W @ 24 V min. Sklopni kapacitet: 100 mA @ 12 V max. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz Montažna šina: TS 35 ispitni gumb: Ne Mehanički pokazivač položaja prekidača: Ne Nazivni napon: 250 V Kategorija prenapona: III Stupanj zagađenja: 3 Skupina izolacijskog materijala: IIIa Ulaz dielektrične čvrstoće: 4 kVeff / 1 min Dielektrična čvrstoća susjednih kontakata: 2 kVeff / 1. min dielektrična čvrstoća otvoreni kontakt: 2 kVeff / 1 min podnosivi napon impulsa: 6 kV (1,2 / 50 µs)<30 ms Otpor kontakta: ≤ 50 mΩ stezno područje, nazivni priključak, min. (Kontrolna strana): 0,5 mm² područje stezanja, nazivni priključak, maks. (Kontrolna strana): moment zatezanja 2,5 mm², min. (Kontrolna strana): moment zatezanja 0,5 Nm, maks. (Kontrolna strana): 1,2 Nm Veličina oštrice (kontrolna strana): Gr. Površina stezanja PH2, nazivni priključak, min. (Teretna strana): 0,5 mm² stezna površina, nazivni priključak, maks. (Sa strane tereta): moment zatezanja 4 mm², min. (Sa strane tereta): 0,5 Nm zakretni moment, maks. (Strana opterećenja): 1,2 Nm Veličina oštrice (strana opterećenja): gr. PH2
- Vrsta proizvoda
spojni relej
- Tip
PWR276730L
- Priključak
vijak
- Boja
bež boja
- Vrsta kontakta
2 zatvarač
- Kontaktni materijal
AgSnO
- Nazivni napon
230 V/AC
- Preklopni napon (maks.)
277 V/AC
- Prebacivanje struje (maks.)
25 A
- Maks. rasklopna snaga
6900 VA
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
5.5 mm
- Otpornost (svitka)
21000 Ω
IP10
- Maks. temperatura
+55 °C
- Min. temperatura
-25 °C
- Dubina
55 mm
- Širina
50.5 mm
- Visina
34 mm
- dim.
(Š x V x D) 50.5 x 34 x 55 mm
- Sadržaj
10 St.
- Težina
120 g
- RoHS-konforno
Da
- Trajna struja (maks.)
25 A
- Radni napon
230 V/AC
- Uklopna struja
120 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1912167 Weidmüller PWR276730L spojni relej 230 V/AC 25 A 2 zatvarač 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1912167 Weidmüller PWR276730L spojni relej 230 V/AC 25 A 2 zatvarač 10 St.
Opis
Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.
