Name: Weidmüller PWR276524L spojni relej 24 V/AC 25 A 2 zatvarač 10 St.
Brand: Weidmüller
SKU: 1912164
Availability: BackOrder

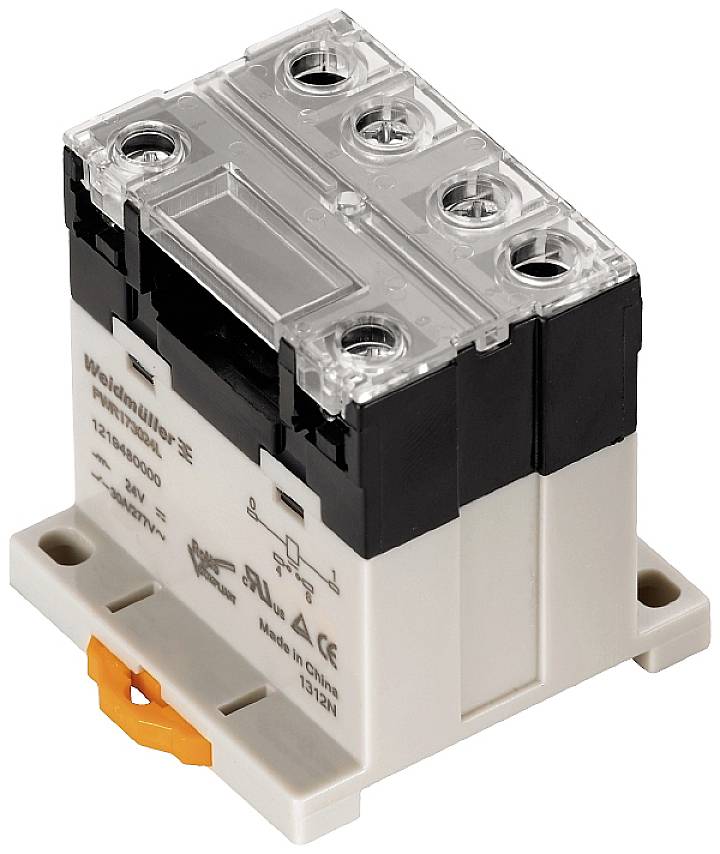

Industrijski performantni kontaktor s prozirnim kućištem, četiri priključne stezaljke i narančastom sigurnosnom pločicom, pogodan za 230V/400V.

Vrsta proizvoda

spojni relej

Vrsta kontakta

2 zatvarač

Nazivni napon

24 V/AC

Preklopni napon (maks.)

277 V/AC

Prebacivanje struje (maks.)

25 A

Tehnički list (PDF)

Dostava uto,19.01.2027.

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (275,00 € / komad)

275,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vlažnost: 35 ... 85% rel. Vlaga, bez kondenzacije Temperatura skladištenja: -25 ° C ... 55 ° C Nazivna struja AC: 87,3 mA Nominalna snaga: 2,5 VA Napon odziva / ispadanja: 18 V / 3,6 V AC Prikaz stanja: LED zelena Nominalni napon uključivanja: 277 V Napon izmjenične struje: 120 A / 50 ms Uklopni kapacitet DC (omički), maks .: 600 W @ 24 V min. Sklopni kapacitet: 100 mA @ 12 V max. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz Montažna šina: TS 35 ispitni gumb: Ne Mehanički pokazivač položaja prekidača: Ne Nazivni napon: 250 V Kategorija prenapona: III Stupanj zagađenja: 3 Skupina izolacijskog materijala: IIIa Ulaz dielektrične čvrstoće: 4 kVeff / 1 min Dielektrična čvrstoća susjednih kontakata: 2 kVeff / 1. min dielektrična čvrstoća otvoreni kontakt: 2 kVeff / 1 min podnosivi napon impulsa: 6 kV (1,2 / 50 µs)<30 ms Otpor kontakta: ≤ 50 mΩ stezno područje, nazivni priključak, min. (Kontrolna strana): 0,5 mm² područje stezanja, nazivni priključak, maks. (Kontrolna strana): moment zatezanja 2,5 mm², min. (Kontrolna strana): moment zatezanja 0,5 Nm, maks. (Kontrolna strana): 1,2 Nm Veličina oštrice (kontrolna strana): Gr. Površina stezanja PH2, nazivni priključak, min. (Teretna strana): 0,5 mm² stezna površina, nazivni priključak, maks. (Sa strane tereta): moment zatezanja 4 mm², min. (Sa strane tereta): 0,5 Nm zakretni moment, maks. (Strana opterećenja): 1,2 Nm Veličina oštrice (strana opterećenja): gr. PH2

Vrsta proizvoda: spojni relej

Tip: PWR276524L

Priključak: vijak

Boja: bež boja

Vrsta kontakta: 2 zatvarač

Kontaktni materijal: AgSnO

Nazivni napon: 24 V/AC

Preklopni napon (maks.): 277 V/AC

Prebacivanje struje (maks.): 25 A

Maks. rasklopna snaga: 6900 VA

Zračni razmak/strujna klizna staza (navojnica/kontakti): 5.5 mm

Otpornost (svitka): 275 Ω

: IP10

Maks. temperatura: +55 °C

Min. temperatura: -25 °C

Dubina: 55 mm

Širina: 50.5 mm

Visina: 34 mm

dim.: (Š x V x D) 50.5 x 34 x 55 mm

Sadržaj: 10 St.

Težina: 120 g

RoHS-konforno: Da

Trajna struja (maks.): 25 A

Radni napon: 24 V/AC

Uklopna struja: 120 A

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Preklopni napon (maks.)

Prebacivanje struje (maks.)

Nazivni napon

Vrsta kontakta

Weidmüller DRIKIT 110VDC 1CO LD/PB spojni relej 110 V/DC 10 A 1 prebacivanje 10 St.

Kataloški br.:1916195

Dostava uto,03.11.

Conrad Electronic

250 V/AC

10 A

110 V/DC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

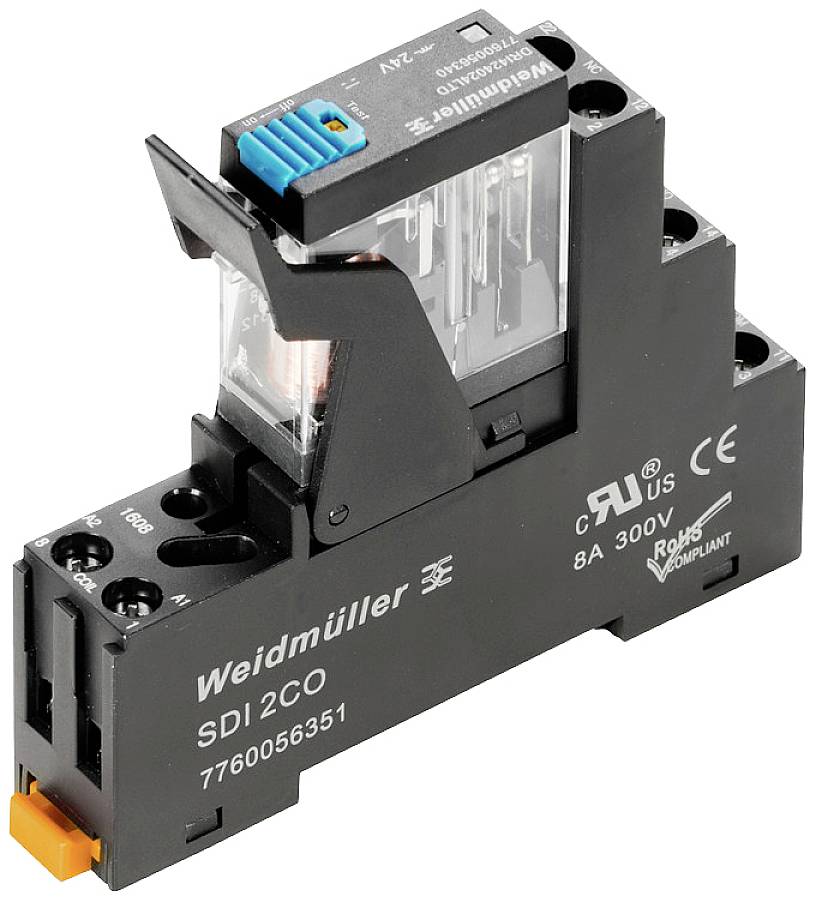

Weidmüller DRIKIT 110VDC 2CO LD/PB spojni relej 110 V/DC 5 A 2 prebacivanje 10 St.

Kataloški br.:1915021

Dostava pon,26.10.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V/AC

5 A

110 V/DC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Weidmüller DRIKIT 115VAC 1CO LD spojni relej 115 V/AC 10 A 1 prebacivanje 10 St.

Kataloški br.:1917617

Dostava uto,03.11.

Conrad Electronic

250 V/AC

10 A

115 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

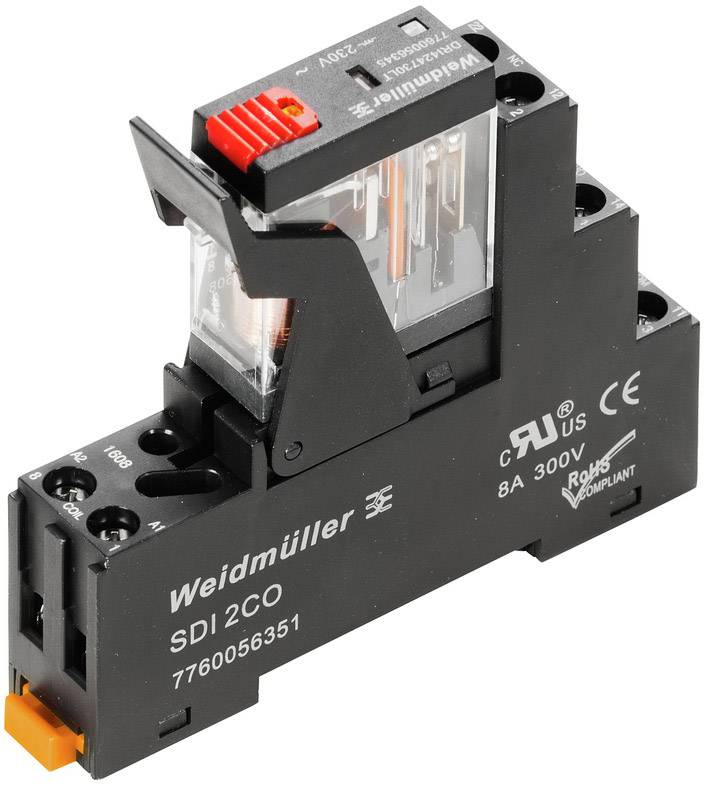

Weidmüller DRIKIT 115VAC 1CO LD/PB spojni relej 115 V/AC 10 A 1 prebacivanje 10 St.

Kataloški br.:1917421

Dostava uto,03.11.

Conrad Electronic

250 V/AC

10 A

115 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Weidmüller DRIKIT 115VAC 2CO LD/PB spojni relej 115 V/AC 5 A 2 prebacivanje 10 St.

Kataloški br.:1917619

Dostava sri,04.11.

Conrad Electronic

250 V/AC

5 A

115 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

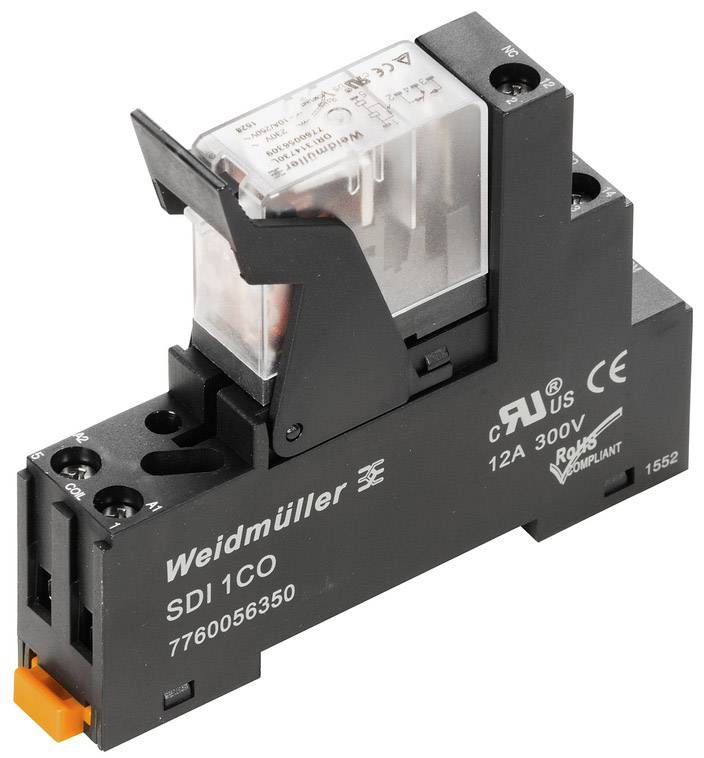

Weidmüller DRIKIT 12VDC 1CO LD spojni relej 12 V/DC 10 A 1 prebacivanje 10 St.

Kataloški br.:1915615

Dostava pon,11.01.2027.

Conrad Electronic

250 V/AC

10 A

12 V/DC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Weidmüller DRIKIT 12VDC 1CO LD/PB spojni relej 12 V/DC 10 A 1 prebacivanje 10 St.

Kataloški br.:1915389

Dostava čet,05.11.

Conrad Electronic

250 V/AC

10 A

12 V/DC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

91,99 €^*

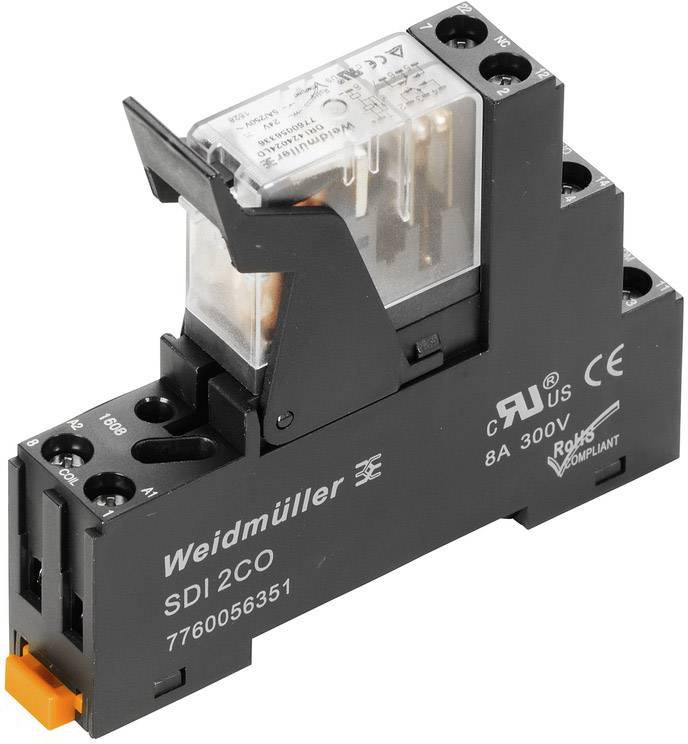

Weidmüller DRIKIT 12VDC 2CO LD spojni relej 12 V/DC 5 A 2 prebacivanje 10 St.

Kataloški br.:1916853

Dostava pon,26.10.

Conrad Electronic

250 V/AC

5 A

12 V/DC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

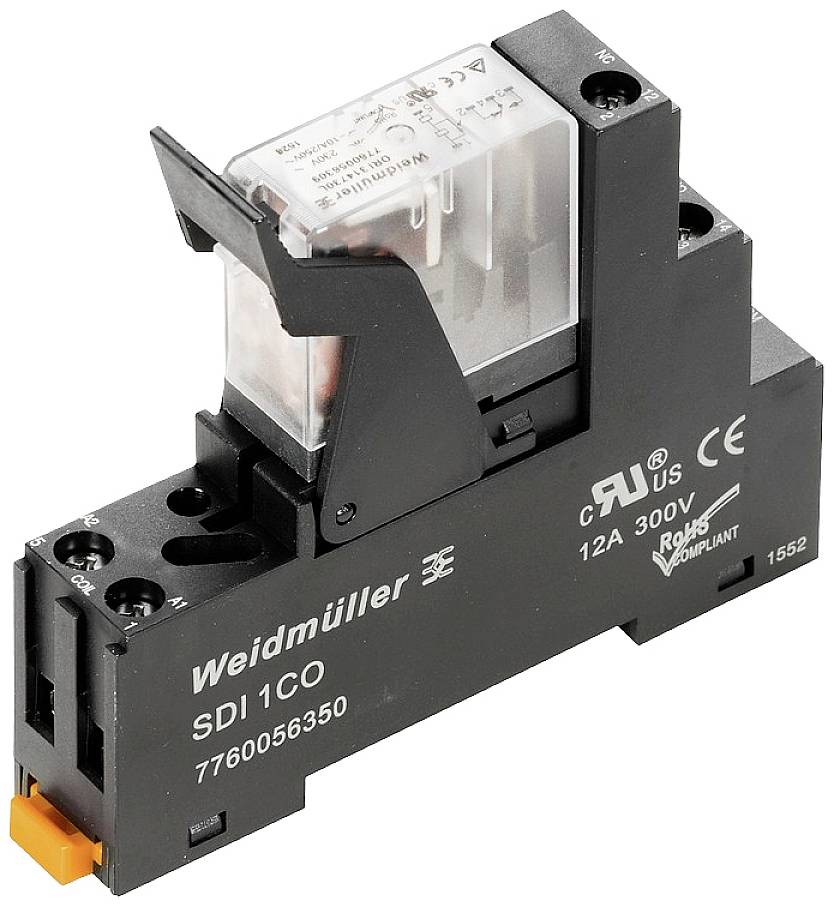

Weidmüller DRIKIT 48VDC 1CO LD spojni relej 48 V/DC 10 A 1 prebacivanje 10 St.

Kataloški br.:1916850

Dostava uto,03.11.

Conrad Electronic

250 V/AC

10 A

48 V/DC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Weidmüller DRIKIT 48VDC 1CO LD/PB spojni relej 48 V/DC 10 A 1 prebacivanje 10 St.

Kataloški br.:1917618

Dostava uto,03.11.

Conrad Electronic

250 V/AC

10 A

48 V/DC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

97,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1912164 Weidmüller PWR276524L spojni relej 24 V/AC 25 A 2 zatvarač 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1912164 Weidmüller PWR276524L spojni relej 24 V/AC 25 A 2 zatvarač 10 St.

Opis

Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.

Ovaj tekst je strojno preveden.

Opis

Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.
