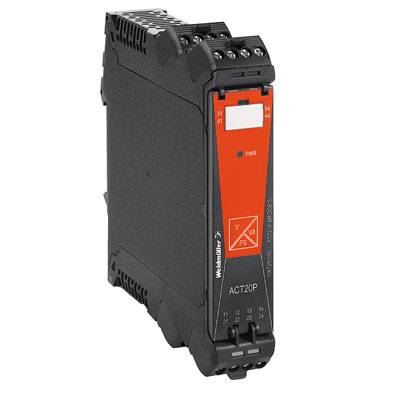

Weidmüller pretvornik mjernog mosta 1 St. ACT20P-BRIDGE-S 10 - 60 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
pretvornik mjernog mosta
Priključak
vijčana stezaljka
min. pogonski napon
10 V/DC
Pogonski napon maks.
60 V/DC
Tip
ACT20P-BRIDGE-S
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
399,00 €
3
2% = 9,74 €
389,26 €
5
3% = 13,61 €
385,39 €
10
4% = 16,20 €
382,80 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (399,00 € / komad)
399,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Tehnički podaci
- Broj ulaza: 1 Ulazno mjerno područje: (podesivo) ± 10 mV, ± 20 mV, ± 30 mV, ± 50 mV Senzor: mjerni most otpora, ukupni otpor svih paralelnih mjernih mostova otpora min. Napajanje senzora 87 Ω: 120 mA na 10 V (= 4 x 350 Ω otpor mosta) Napon napajanja mosta: 5 V ili 10 V Osjetljivost mosta: 1 mV / V do 5 mV / V Izlazni napon: (podesiv) 0 V - 11 V Izlazna struja: 0 mA - 22 mA (podesivo) Napon otpora opterećenja: 600 Ω Struja otpora opterećenja:<600 Ω Konfiguracija: DIP prekidač i tipka Dugotrajni pomak: 0,1% / 10 000 h Potrošnja energije: 3 W pri 24 V / DC Linearnost: tipično ± 0,05% raspona signala Vrijeme odziva koraka:<400 ms (10% - 90%) Koeficijent temperature: tip 0,005% / ° C Nazivni napon: 300 V Temperatura skladištenja: -40 ° C - +85 ° C Montažna šina: TS 35 područje stezanja, nazivni priključak: 2,5 mm² Površina stezanja: 0,5 mm² - 2,5 mm² Presjek žičane veze AWG: AWG 26 - AWG 12
- Vrsta proizvoda
pretvornik mjernog mosta
- Tip
ACT20P-BRIDGE-S
- Priključak
vijčana stezaljka
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
60 V/DC
- Pogonski napon
10 - 60 V/DC
- Min. temperatura
-40 °C
- Maks. temperatura
+70 °C
- Širina
22.5 mm
- Visina
119.2 mm
- Dužina
113.6 mm
- dim.
(D x Š x V) 113.6 x 22.5 x 119.2 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
- Vrsta
ACT20P-BRIDGE-S
Snap mounting support rail
22.5
119.2 mm
113.6 mm
4 W
-40-70 °C
Screw connection
IP20
None
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 196533 Weidmüller pretvornik mjernog mosta 1 St. ACT20P-BRIDGE-S 10 - 60 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 196533 Weidmüller pretvornik mjernog mosta 1 St. ACT20P-BRIDGE-S 10 - 60 V/DC
Opis
ACT20P most mijenja signale mosta u standardne signale. Adaptacija na nosive ćelije vrši se pomoću gumba. Mjerni pretvarač mosta može ponuditi mjerne mostove do 4 x 350 Ω. Uređaj podržava jednostavnu prilagodbu tare kroz zaseban ulaz za vanjske tipke ili PLC izlaze. 6-žična tehnologija spajanja i vrlo visoka točnost od 0,05% vrijednosti pune veličine omogućuju preciznu procjenu mjerenja. Jednostavna i sigurno kalibracija na licu mjesta vrši se pomoću gumba za pritisak ispod prednjeg panela na šarkama. Značajke: trosmjerni izolacijski uređaji za mjerenje mostova do 4 x 350 Ω jednostavna prilagodba tare pomoću ekst. Tipka ili PLC ulaza. Dijelovi ulaznih i izlaznih vrijednosti podesivi su DIP-sklopkom. Inteligentna tehnologija priključivanja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Pretvorni mjerni most ACT20P-BRIDGE-S Weidmüller 10 - 60 V/DC 1 komad
