Name: Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 14 Raster: 3.81 mm 1976860000 50 St.
Brand: Weidmüller
SKU: 390294
Availability: BackOrder

Narančasta električna priključna stezaljka sa šest utora, pogodna za spajanje i osiguravanje žica.

Vrsta proizvoda

kućište utiča za tiskanu pločicu

Konstrukcija

ugradbeni muški konektor, horizontalni

Broj redova

Serija

BC/SC

3.81 mm

Tehnički list (PDF)

Dostava pon,21.12.2026.

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (209,99 € / komad)

209,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 14 Raster: 3.81 mm 1976860000 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 14

Više informacija

Tehnički podaci

Vrsta proizvoda: kućište utiča za tiskanu pločicu

Konstrukcija: ugradbeni muški konektor, horizontalni

Broj redova: 1

Sustavski priključak: wire-to-board

Serija: BC/SC

Određene značajke: s zaključavanjem vijcima

RM: 3.81 mm

Broj polova po redu: 14

Ukupan broj polova: 14

Širina: 63.73 mm

Nazivna struja: 10 A

Nazivna struja - zaokružena: 10 A

Sadržaj: 50 St.

dim.: (D x Š x V) 13.10 x 63.73 x 14.20 mm

Priključak: otisak

Materijal kućišta: PA GF

Proizvođač-br. dijela: 1976860000

Boja: narančasta

Industrijsko pakiranje: da

Kontaktni materijal: Cu-legura, pocinčana

Nazivni napon: 300 V

Visina: 14.20 mm

Dužina: 13.10 mm

RoHS-konforno: Da

Smjer priključenja: koso na tiskanu pločicu

Tip: SC 3.81/14/135F 3.2SN OR BX

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Konstrukcija

Širina

Serija

Broj redova

Ukupan broj polova

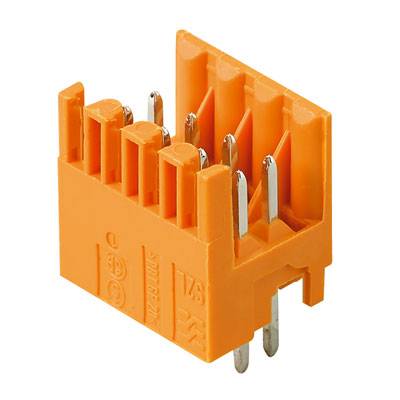

Weidmüller kućište utiča za tiskanu pločicu B2L/S2L Ukupan broj polova 12 1 097 330 000 175 St.

Kataloški br.:292556

Dostava pon,14.12.

Conrad Electronic

ugradbeni muški konektor, vertikalni

330 mm

B2L/S2L

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

785,00 €^*

Weidmüller kućište utiča za tiskanu pločicu B2L/S2L Ukupan broj polova 24 1 097 340 000 175 St.

Kataloški br.:292563

Dostava pon,14.12.

Conrad Electronic

ugradbeni muški konektor, vertikalni

330 mm

B2L/S2L

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.445,00 €^*

Weidmüller kućište utiča za tiskanu pločicu B2L/S2L Ukupan broj polova 8 1 097 320 000 175 St.

Kataloški br.:292555

Dostava pon,14.12.

Conrad Electronic

ugradbeni muški konektor, vertikalni

330 mm

B2L/S2L

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

569,00 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1793480000 50 St.

Kataloški br.:194697

Dostava pon,21.12.2026.

Conrad Electronic

ugradbeni muški konektor, horizontalni

48.70 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1793580000 50 St.

Kataloški br.:194713

Dostava pon,25.01.2027.

Conrad Electronic

ugradbeni muški konektor, vertikalni

39.50 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1793670000 50 St.

Kataloški br.:194724

Dostava pon,25.01.2027.

Conrad Electronic

ugradbeni muški konektor, vertikalni

39.50 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1793760000 50 St.

Kataloški br.:194737

Dostava pon,25.01.2027.

Conrad Electronic

ugradbeni muški konektor, vertikalni

48.70 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1793850000 50 St.

Kataloški br.:194753

Dostava pon,21.12.2026.

Conrad Electronic

ugradbeni muški konektor, vertikalni

48.70 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1972820000 50 St.

Kataloški br.:389880

Dostava pon,25.01.2027.

Conrad Electronic

ugradbeni muški konektor, horizontalni

25.90 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1973130000 50 St.

Kataloški br.:390032

Dostava pon,25.01.2027.

Conrad Electronic

ugradbeni muški konektor, horizontalni

25.90 mm

BC/SC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 390294 Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 14 Raster: 3.81 mm 1976860000 50 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 390294 Weidmüller kućište utiča za tiskanu pločicu BC/SC Ukupan broj polova 14 Raster: 3.81 mm 1976860000 50 St.

Opis

PC odbor. Kvačica za vijke, prirubnica, spojnica za lemljenje, 3,81 mm, broj položaja: 14, 135 °, dužina lemljenja: 3,2 mm, kositran, narančasta, Box. Zupčasta glava SC u 135 °, smjer dolje - kut od 135 °; je definiran između smjera utičnice i lemljenja i označava nagibni izlazni smjer s 45 °; na ploču ploče. više slobode dizajna u montaži i dizajnu uređaja. jednostavan pristup i visoka gustoća pakiranja s paralelnim rasporedom nekoliko vršnih zaglavlja na polje konektora. Dizajn kućišta kompatibilan s primjenom kroz dodatni opcionalni izlazni smjer kao zatvorena (G) varijanta i dostupna vijčana prirubnica (F). Weidmüllerovi priključci od 3,81 mm (0,15 inča) kompatibilni su s uobičajenim priključcima i omogućuju prostor za ispis i kodiranje. 320V (IEC) / 300V (UL), 17.5A (IEC) / 10A (UL).

Ovaj tekst je strojno preveden.
