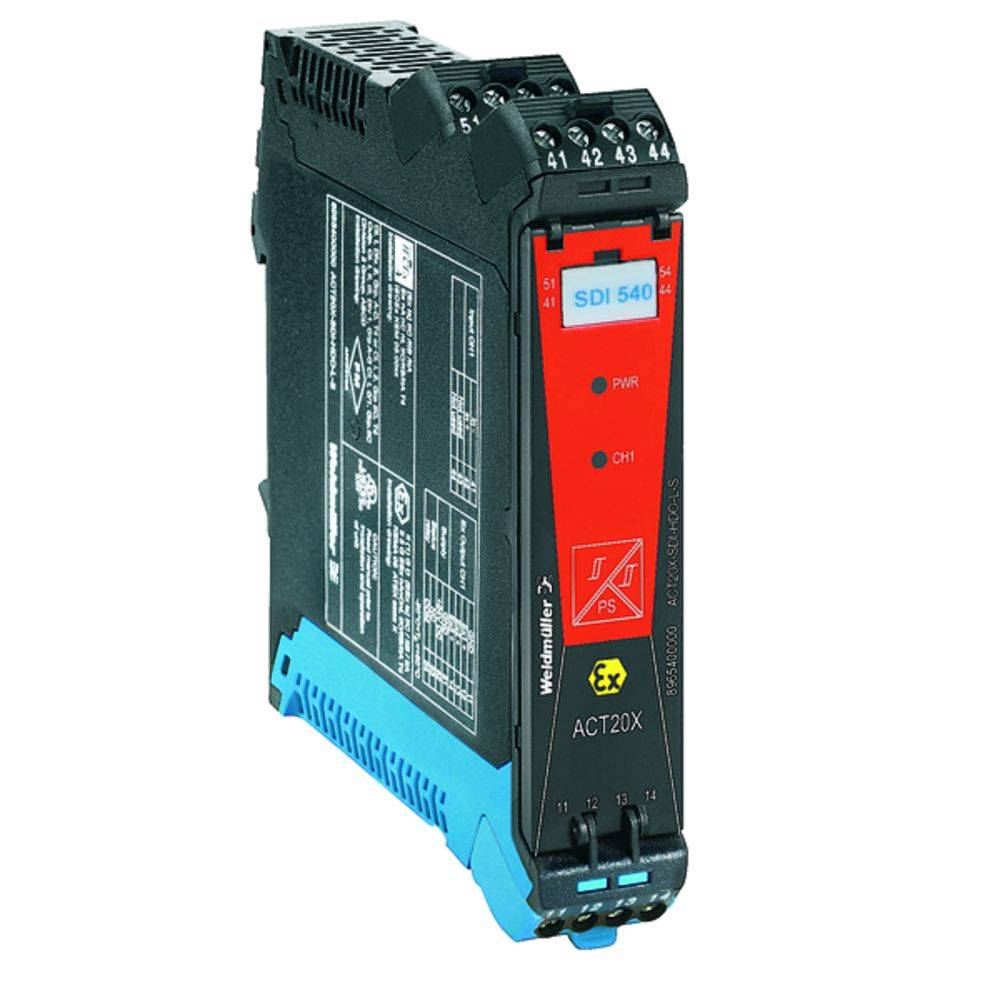

Weidmüller ACT20X-SDI-HDO-H-S 8965410000 signalni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (napon)
10 V
Tip
ACT20X-SDI-HDO-H-S
dim.
(D x Š x V) 113.6 x 22.5 x 119.2 mm
Priključak
vijak
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (214,99 € / komad)
214,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
- ACT20X SDI HDO HS
Tehnički podaci
- Neto težina: 170 g Radna temperatura: - 20 ° C - +60 ° C Temperatura skladištenja: -20 ° C - +85 ° C Broj ulaza: 1 Klasa zaštite: IP20 Kontinuirana struja:<0,5 A AC / 0,3 A DC (sigurno područje),<0,5 A AC / 1 A DC (zona 2) nominalna snaga:<62,5 VA / 32 W (sigurno područje),<16 VA / 32 W (zona 2) Vrsta ulaza: NPN, PNP tranzistor, signal za uključivanje Potrošnja energije:<2,5 W Vrijeme odziva koraka: 10 ms Poprečni presjek žičane veze AWG, min.: AWG 26 Poprečni presjek žičane veze AWG, maks .: AWG 12 Moment pritezanja, min.: 0,4 Nm Moment pritezanja, maks .: 0,6 Nm Nazivni preklopni napon:<125 V / AC / 110 V / DC (sigurno područje),<32 V / AC / 32 V / DC (Zona 2)
- Tip
ACT20X-SDI-HDO-H-S
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (napon)
10 V
- dim.
(D x Š x V) 113.6 x 22.5 x 119.2 mm
- Priključak
vijak
- Izlazni signal (struja)
60 mA
- Pogonski napon
300 V (max)
- Pogonski napon maks.
300 V
- Ulazni signal (napon)
10 V/DC
- Ulazni otpor
3.5 kΩ
- Sadržaj
1 St.
- Konfiguracija
softver
- Širina
22.5 mm
- Visina
119.2 mm
- Dužina
113.6 mm
- RoHS-konforno
Da
- Opskrbni napon (num.)
31.2 V/DC
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek kruti (min.)
0.25 mm²
- Dubina
113.6 mm
- Vrsta
ACT20X SDI HDO HS
- Težina
170 g
22.5
119.2 mm
113.6 mm
3 W
-20-60 °C
Screw connection
IP20
2
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 signalni pretvarač 1 St.
Opis
Ex-signala konverter / terminator je. ACT20X, 1-kanalna verzija, za grupu paljenja IIB<60 mA. Kontrolni moduli ACT20X-SDI-HDO / 2SDI-2HDO kontroliraju se na ulaznoj strani putem prekidačkih signala (NPN, PNP) s sigurne površine i nude izlazne digitalne izlaze za sklopne aktuatore (elektromagnetski ventili, odašiljači alarma) u Ex-Zone 0. Izlazna struja je modulski specifično ograničena na 35 mA ili 60 mA (samo jedan kanal) za skupine za zaštitu od zapaljenja IIC / IIB. U slučaju kvara, integrirani kontakti za alarm daju statusne poruke koje omogućuju brzu identifikaciju kvara i time povećavaju dostupnost postrojenja. Preklopna pojačala za izolaciju na DIN tračnici dostupna su kao opcije u jednom ili dva kanala. Sa širinom od 11 mm po kanalu, uređaji zahtijevaju samo malu količinu prostora u upravljačkom ormaru.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Ex-pretvarač signala/razdjelnik ACT20X-SDI-HDO-H-S proizvođački broj 8965410000 sadržaj: 1 kom.
