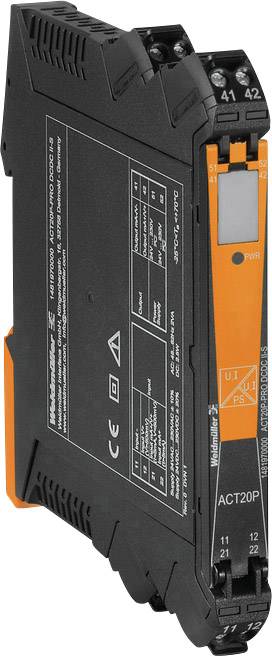

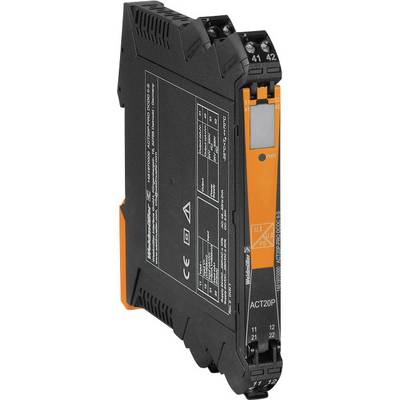

Weidmüller ACT20P-PRO DCDC II-S 1481970000 signalni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (struja)
100 mA
Ulazni signal maks. (napon)
300 V
Tip
ACT20P-PRO DCDC II-S
dim.
(D x Š x V) 113.7 x 12.5 x 119.2 mm
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (495,00 € / komad)
495,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Tehnički podaci
- Težina: 130 g
- Radna temperatura: 25 °C – +70 °C
- Temperatura skladištenja: -40 ° C - +85 ° C
- Broj ulaza: 1
- Galvanska izolacija: 3-smjerni izolator, između ulaza / izlaza / napajanja
- Točnost:<0,05% mjernog područja
- Granična frekvencija (-3 dB):>10 kHz /<10 Hz
- Nosač šina: TS 35
- Vrsta zaslona: Matrični zaslon s pomičnim tekstom, zelena
- Potrošnja energije:
- Vrijeme odziva koraka:<50 µs
- Izdržljivi impulsni napon: 5 kV (1,2 / 50 µs)
- Napon otpora opterećenja:>1 kΩ
- Struja pomaka: 20 µA
- Pomak napona:<10 mV
- Presjek žičane veze AWG, min.: AWG 26
- Presjek žičane veze AWG, maks .: AWG 12
- Moment pritezanja, min.: 0,4 Nm
- Moment pritezanja, maks .: 0,6 Nm
- Tip
ACT20P-PRO DCDC II-S
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (struja)
100 mA
- Ulazni signal maks. (napon)
300 V
- dim.
(D x Š x V) 113.7 x 12.5 x 119.2 mm
- Priključak
vijak
- Izlazni signal (Napon)
0 V-10 V
- Izlazni signal (struja)
0 mA-20 mA
- Pogonski napon
600 V (max)
- Pogonski napon maks.
600 V
- Teret
600 Ω
- Ulazni signal (napon)
300 V
- Ulazni signal (struja)
100 mA
- Ulazni otpor
1000000 Ω
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
12.5 mm
- Visina
119.2 mm
- Dužina
113.7 mm
- RoHS-konforno
Da
- Maks. temperatura okoline
+70 °C
- Opskrbni napon (num.)
230 V/AC
230 V/DC
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek kruti (min.)
0.5 mm²
Other
12.5
119.2 mm
113.7 mm
2 W
-20-60 °C
Screw connection
IP20
None
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 signalni pretvarač 1 St.
Opis
Univerzalno izolacijsko pojačalo za otkrivanje električnih i fizičkih veličina s galvanskom izolacijom.
