Weidmüller 8924480000 VSPC 1CL 24VDC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (93,99 € / komad)
104,99 €
-10 %
93,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 8924480000 VSPC 1CL 24VDC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5 kA 1 St.
- VSPC 1CL 24VDC
Tehnički podaci
- Vrsta veze: može se uključiti u VSPC BASE
- Dizajn: stezaljka, ostalo
- Volumenski otpor: 2,20 Ω
- Ulazni napon, max. Ui: 28 V
- Maksimalni kontinuirani napon, Uc (DC): 28 V
- Temperatura skladištenja: -40 ° C do 80 ° C
- Nominalna struja IN: 450 mA
- Neto težina: 41 g
- Prikaz optičke funkcije: Ne.
- Broj polova: 1
- Razina zaštite UP (tip):<800 V.
- Otpor prenaponske struje C1:<1 kA 8/20 μs
- Otpor prenaponske struje C2: 5 kA 8/20 μs
- Otpor prenaponske struje C3: 100 A 10/1000 μs
- Otpor prenaponske struje D1: 2,5 kA 10/350 μs
- Kategorija prenapona: III
- Stupanj zagađenja: 3
- Vrsta proizvoda
utični odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
razdjelni ormar
- Propuštanje
2.5 kA
- Nazivni napon
24 V/DC
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
8924480000
- Vrsta
VSPC 1CL 24VDC
- Boja
narančasta
- dim.
(Š x V x D) 17.8 x 90 x 69 mm
- Širina
17.8 mm
- Visina
90 mm
- Dubina
69 mm
- Sadržaj
1 St.
Other
2.4-2.4 MHz
TRUE
IP20
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 258682 Weidmüller 8924480000 VSPC 1CL 24VDC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
Upute za rad i sigurnost
Upute za rad i sigurnost 258682 Weidmüller 8924480000 VSPC 1CL 24VDC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
Opis

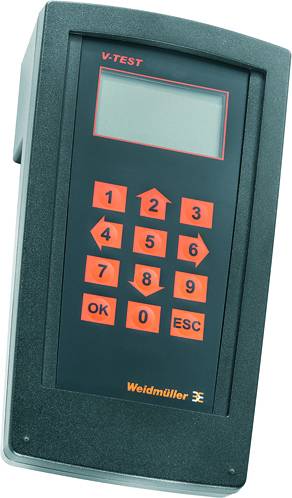

Zaštita od prenapona. Pravila za mjerenje, bez prikaza funkcije / funkcije prikaza. Zaštita analognih signala / strujnih petlji (CL - strujna petlja) obuhvaćeni su sljedećim signalima: Signali iz strujnih petlji (analogna mjerenja senzora na dugim udaljenostima) 4 ... 20 mA, 0 ... 20 mA itd. Dva, tri i Četiri žice bez zajedničkog referentnog potencijala. npr. signali za mjerenje razine senzora napona (analogna mjerenja senzora na kratkim udaljenostima) 0 ... 10 V, PT 100 itd .; npr. mjerenje temperature. Utikač s utikačem, s neprekidnim priključivanjem ili povlačenjem bez i neprekidnog impedancije. Može se provjeriti pomoću V-TEST test uređaja. Dizajn koji štedi prostor za 2 analogna signala. Izvedba sa PE zemaljskim priključkom kako bi se izbjegle potencijalne razlike. Može se koristiti u skladu s instalacijskim standardom IEC 62305 (D1, C1, C2 i C3). Integrirano PE stopalo, sigurno ispušta do 20 kA (8/20 μs) i 2,5 kA (10/350 μs) u PE. Bojno kodiranje razina napona za brzu identifikaciju u upravljačkom ormaru. Sigurnosna funkcija kroz kodni element za različite razine napona.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Odvodnik prenapona, utični, zaštita od prenapona za: razvodni ormar Weidmüller VSPC 1CL 24VDC 8924480000 2.5 kA
