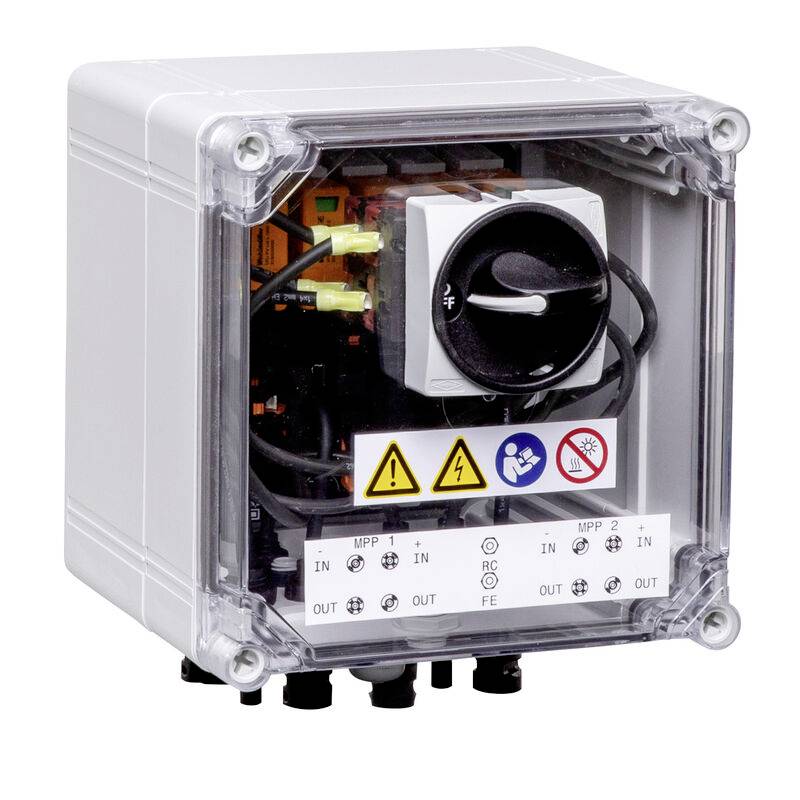

Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 razvodna kutija generatora
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (525,00 € / komad)
525,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Pogodno za (detalji)
Fotovoltaika
- Vrsta proizvoda
razvodna kutija generatora
- dim.
(Š x D) 200 mm x 226 mm
- Izvedba
2 MPP
- Boja
bijela
- Sadržaj
1 St.
- Širina
200 mm
- Dubina
226 mm
- Napon sustava
1100 V
White
200 mm
236 mm
226 mm
MC4-Evo 2
2
0 A
Other
-40-50 °C
Plastic
TRUE
TRUE
FALSE
IK08
IP65
TRUE
TRUE
None
1100 V
35 A
2
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 razvodna kutija generatora
Upute za rad i sigurnost
Upute za rad i sigurnost 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 razvodna kutija generatora
Opis
Priključna kutija generatora za pretvarače s 2 MPP trackera, prikladna za zaštitu istosmjerne strane fotonaponskog sustava prema DIN CLC/TS 51643-32. MPP1: 1 ulaz, priključak putem MC4-Evo 2 konektora, kompatibilan s kabelom tipa TÜV 2 Pfg1169/08.07 / EN 50618:2063; 1 izlaz, priključak putem MC4-Evo 2 konektora, kompatibilan s kabelom tipa TÜV 2 Pfg1169/08.07 / EN 50618:2063; MPP2: identično MPP1; Maks. fazni napon Uoc: 1100 VDC; 1 kombinirani odvodnik prenapona klase/tipa I + II sa signalnim kontaktom; S zaključavajućom istosmjernom sklopkom za sigurno odvajanje faznih vodiča prema DIN EN IEC 60947-3
Priključak signalnog kontakta putem kabelskih uvodnica M16 (raspon stezanja 5-10 mm Ø), maks. promjer kabela: 1,5 mm². Priključak funkcionalnog uzemljenja putem kabelskih uvodnica M16 (raspon stezanja 5-10 mm Ø), promjer kabela:> = 16 mm² Klasa zaštite: IP65 Sve ugrađeno u kućište od poliestera ojačanog staklenim vlaknima. Dimenzije VxŠxD: 236x200x226,2 mm Odobrenje prema niskonaponskim razvodnim uređajima IEC 61439-1 i EN 61439-2
Ovaj tekst je strojno preveden.
