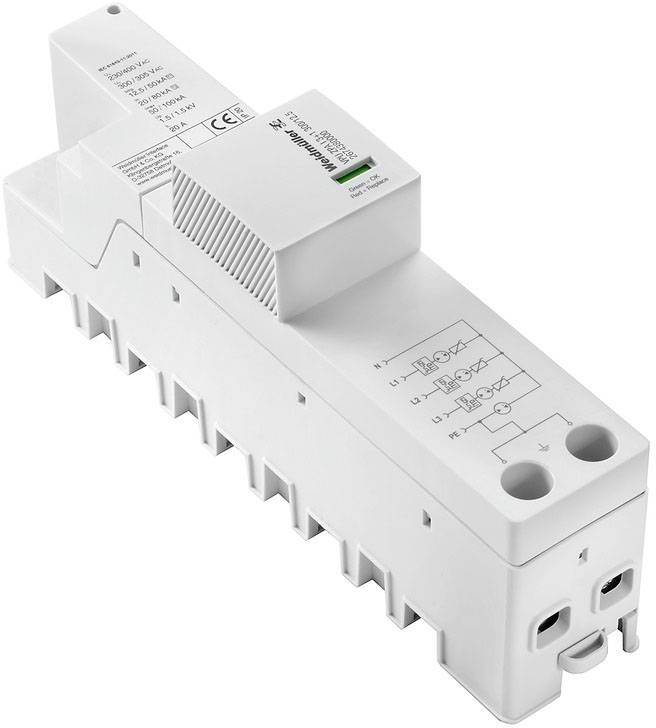

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 50 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (365,00 € / komad)
365,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Tehnički podaci
- Neto težina: 100 g
- Klasa zapaljivosti prema UL 94: V-0
- Radna visina: ≤ 4000 m
- Pogodno za ugradnju prije metra (bez curenja)
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- Stupanj zaštite: IP30, u kombinaciji s poklopcem
- Segment: raspodjela energije
- Maksimalni neprekinuti napon, Uc (AC): 300 V
- Maksimalni kontinuirani napon, Uc (N-PE): 305 V
- Mrežni oblik: TN-CS, TN-S, TT
- Struja istjecanja U (8/20 µs) N-PE: 80 kA
- Struja curenja Imax (8/20 µs) N-PE: 100 kA
- Struja istjecanja U (8/20 µs) jezgri PE: 20 kA
- Struja curenja struje Imax (8/20 µs)-PE: 50 kA
- Impp struja munje Iimp (10/350 µs) (L-PE): 12,5 kA
- Struja impulsa munje, Iimp (10/350 µs) (N-PE): 50 kA
- Zaštita: 315 gG pri 25 kA Isccr
- Snaga kratkog spoja ISCCR: 25 kA
- Energetska koordinacija (≤10 m): Tip I, Tip II, Tip III
- Razina zaštite UP (tip): ≤ 1,5 kV
- Razina zaštite gore na IN (N-PE): ≤ 1,5 kV
- Struja istjecanja na Un: 5 µA
- Privremeni prenaponi - TOV: 442 V
- Klasa zahtjeva prema EN 61643-11: T1, T2
- Klasa zahtjeva prema IEC 61643-11: Tip I, Tip II
- Vrijeme odziva / vrijeme otpuštanja: ≤ 100 ns
- Kontakt za prijavu: Ne.
- Tehnologija spajanja provodnika: vijčani spoj
- Vrsta priključka: stegnuta
- Moment zatezanja, maks .: 4,5 Nm
- Površina stezanja, min .: 16 mm²
- Područje stezanja, maks .: 35 mm²
- Presjek provodnika, fino namotan, AEH (DIN 46228-1), min .: 16 mm²
- Presjek provodnika, fino namotan, AEH (DIN 46228-1), maks .: 25 mm²
- Presjek provodnika, višežični, min .: 16 mm²
- Presjek provodnika, višežični, maks .: 35 mm²
- Vrsta proizvoda
odvodnik prenapona
- Zaštita od prenapona za
razdjelni ormar
- Propuštanje
50 kA
- Nazivni napon
240 V/AC
- Vrijeme odziva
100 ns
- Izvedba
Odvodnik prenapona, niski napon, bez struje, TN-CS, TN-S, TT, UP (L / N-PE) ≤ 1,5 kV
- Radna temperatura
-40 °C do +70 °C
IP30
- Proizvođač-br. dijela
2674380000
- Boja
siva
- Norme
IEC61643-11, EN61643-11
- dim.
(Š x V x D) 47 x 229 x 99 mm
- Širina
47 mm
- Visina
229 mm
- Dubina
99 mm
- Sadržaj
1 St.
- UKCA
da
