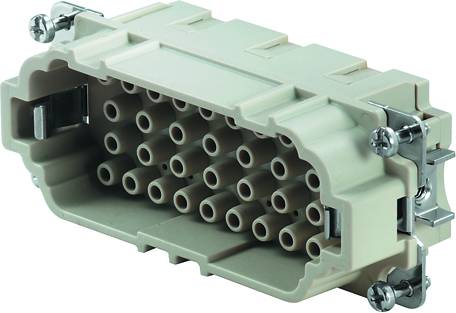

Weidmüller 1826790000 muški umetak RockStar® HDC HEE 32 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HEE
Određene značajke
s bakrenom legurom
Ukupan broj polova
32 + PE
Tehnički list (PDF)
5 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
30,99 €
3
4% = 1,35 €
29,64 €
5
6% = 1,89 €
29,10 €
10
7% = 2,24 €
28,75 €
25
9% = 2,65 €
28,34 €
50
10% = 3,10 €
27,89 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (30,99 € / komad)
30,99 €
sa PDV-om
Dostupno još samo 5 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Neto težina: 56 g Granična temperatura: -40 ° C ... 125 ° C otpornost na izolaciju: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 33 mm dubina: 84,5 mm duljina baze: 84,5 mm veličina: 6 serija: nazivni napon HEE (DIN EN 61984): napon nazivnog napona 500 V prema UL / CSA: impulsni napon nazivnog napona 600 V AC / DC (DIN EN 61984): nazivna struja 6 kV (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Volumenski otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za šine) Skupina izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa spajanja Au: ≥ 500 vrsta priključka PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 12 Presjek provodnika AWG (PE), min .: AWG 20 Dužina trake za pričvršćivanje, nazivni spoj: 7,5 mm dužina trake s PE : Moment zatezanja od 10 mm maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 otvor za dimenzije noža (PE priključak): SD 0,8 x 4,0 visinski utikač: 33 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HEE
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
32 + PE
- Poprečni presjek vodiča (maks.)
4 mm²
- Broj polova
32
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
33 mm
84.5 mm
500 V
32
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 359373 Weidmüller 1826790000 muški umetak RockStar® HDC HEE 32 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 359373 Weidmüller 1826790000 muški umetak RockStar® HDC HEE 32 + PE krimpanje 1 St.
Opis
Koristite. HDC, pin, 500 V, 16 A, broj položaja: 32, crimp veza, veličina: 6. Serija HEE ima visoku gustoću kontakata i konstruirana je na temelju dokazanih HE umetaka. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Kontakti: 64, Nazivna struja: 16 A, Nazivni napon: 500 V, Nazivni napon prema UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak HDC HEE 32 MC sadržaj: 1 kom.
