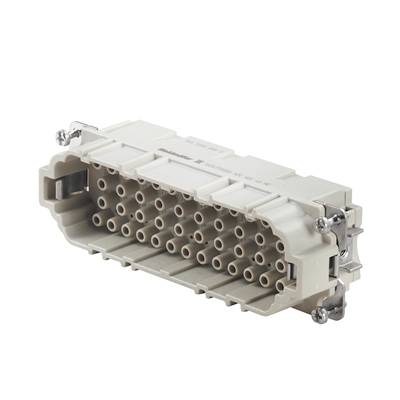

Weidmüller 1826770000 muški umetak RockStar® HDC HEE 46 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HEE
Određene značajke
s bakrenom legurom
Ukupan broj polova
46 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
33,99 €
3
4% = 1,48 €
32,51 €
5
6% = 2,07 €
31,92 €
10
7% = 2,46 €
31,53 €
25
9% = 2,91 €
31,08 €
50
10% = 3,40 €
30,59 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (33,99 € / komad)
33,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1826770000 muški umetak RockStar® HDC HEE 46 + PE krimpanje 1 St.
- HDC HEE 46 MC
Tehnički podaci
- Neto težina: 72 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 33 mm Dubina: 111 mm Duljina baze: 111 mm Veličina: 8 Serija: HEE nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: 600 V AC / DC impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Volumenski otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznice) Grupa izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa parenja Au: ≥ 500 Tip priključka PE: presjek spojnog vodiča s vijčanim presjekom AWG (PE), maks .: AWG 12 presjek priključka vodiča AWG (PE), min .: AWG 20 dužina trake nanošenja: 7,5 mm dužina trake PE spoj: 10 mm zatezanja maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 otvor za dimenzije noža (PE priključak): SD 0,8 x 4,0 visinski utikač: 33 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HEE
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
46 + PE
- Poprečni presjek vodiča (maks.)
4 mm²
- Broj polova
46
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
33 mm
111 mm
500 V
46
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 204069 Weidmüller 1826770000 muški umetak RockStar® HDC HEE 46 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 204069 Weidmüller 1826770000 muški umetak RockStar® HDC HEE 46 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, igla, 500 V, 16 A, broj položaja: 46, crimp veza, veličina: 8. Serija HEE ima visoku gustoću kontakata i konstruirana je na temelju dokazanih HE umetaka. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj mjesta: 46, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon do UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HEE 46 MC Weidmüller sadržaj: 1 komad
