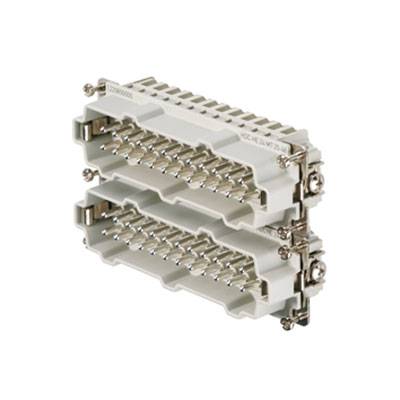

Weidmüller 1745870000 muški umetak RockStar® HDC HE 24 + PE opruga 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
opruga
Serija
RockStar® HDC HE
Određene značajke
s bakrenom legurom
Ukupan broj polova
24 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (27,99 € / komad)
27,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1745870000 muški umetak RockStar® HDC HE 24 + PE opruga 1 St.
- HDC HE 24 MT 25-48
Tehnički podaci
- Neto težina: 104 g Granična temperatura: -40 ° C ... 125 ° C otpornost izolacije: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 33,5 mm dubina: 111 mm duljina baze: 111 mm veličina: 8 serija: HE nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: 600 V AC / DC impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznicu) Grupa izolacijskih materijala: IIIa ciklusi parenja Ag: ≥ 500 Tip priključka PE: presjek vodiča s vijčanim priključkom AWG (PE), maks .: AWG 12 presjek priključka vodiča AWG (PE), min .: AWG 20 dužina trake skidanja nazivna veza: 8 mm duljina uklanjanja PE spoj: 10 mm zatezni moment maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 Utor za dimenzije noža (PE priključak): SD 0,8 x 4,0 Površina: posrebreno srebrom Materijal: legura bakra Dimenzionalni otvor noža (vijčani spoj): SD 0,5 x 3,0 Visinski utikač: 33,5 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HE
- Određene značajke
s bakrenom legurom
- Priključak
opruga
- Ukupan broj polova
24 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
24
- Poprečni presjek vodiča (min.)
0.25 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 203358 Weidmüller 1745870000 muški umetak RockStar® HDC HE 24 + PE opruga 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 203358 Weidmüller 1745870000 muški umetak RockStar® HDC HE 24 + PE opruga 1 St.
Opis
Muški umetak. HDC umetak, Pin, 500 V, 16 A, Broj položaja: 24, Priključak za napetost, Veličina okvira: 8. U Zugfederanschlussu Leiteranschlussebene je dizajniran kao naponski element opruge. Kao rezultat toga, praktički je bez održavanja i postoji sigurna i izdržljiva veza, koja je dizajnirana otporna na vibracije. Broj položaja: 48, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon do UL / CSA: 600 V AC / DC. Proljeće-kavez.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HE 24 MT 25-48 Weidmüller sadržaj: 1 komad
