Name: Weidmüller 1745830000 muški umetak RockStar® HDC HE 10 + PE opruga 1 St.
Brand: Weidmüller
SKU: 203354
Availability: BackOrder

Bijeli industrijski priključak s više kontaktnih iglica i bočnim vijcima za učvršćivanje.

Vrsta proizvoda

muški umetak

Priključak

opruga

Serija

RockStar® HDC HE

Određene značajke

s bakrenom legurom

Ukupan broj polova

10 + PE

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

5 kom. - zaliha Njemačka

Prikaži alternative

Broj

kom. - zaliha Njemačka

Ukupno (25,99 € / komad)

25,99 €

uklj. PDV

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller 1745830000 muški umetak RockStar® HDC HE 10 + PE opruga 1 St.

HDC HE 10 MT

Tehnički podaci

Neto težina: 57 g Granična temperatura: -40 ° C ... 125 ° C otpornost izolacije: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 33,5 mm dubina: 64 mm duljina baze: 64 mm veličina: 4 serije: HE nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: 600 V AC / DC impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznicu) Grupa izolacijskih materijala: IIIa ciklusi parenja Ag: ≥ 500 Tip priključka PE: presjek vodiča s vijčanim priključkom AWG (PE), maks .: AWG 12 presjek priključka vodiča AWG (PE), min .: AWG 20 dužina trake skidanja nazivna veza: 8 mm duljina uklanjanja PE spoj: 10 mm zatezni moment maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 Utor za dimenzije noža (PE priključak): SD 0,8 x 4,0 Površina: posrebreno srebrom Materijal: legura bakra Dimenzionalni otvor noža (vijčani spoj): SD 0,5 x 3,0 Visinski utikač: 33,5 mm

Vrsta proizvoda: muški umetak

Serija: RockStar® HDC HE

Određene značajke: s bakrenom legurom

Priključak: opruga

Ukupan broj polova: 10 + PE

Poprečni presjek vodiča (maks.): 2.5 mm²

Broj polova: 10

Poprečni presjek vodiča (min.): 0.25 mm²

Sadržaj: 1 St.

Napredni kontakt (PE): da

: 34

: 33.5 mm

: 64 mm

: 500 V

: 10

: Pin

: -40-125 °C

: V0

: 6 kV

: Spring clamp connection

: Silver

: 3

: 0.5-2.5 mm²

: 2.5-2.5 mm²

: 0.5-2.5 mm²

: 0.25-2.5 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Priključak

Vrsta proizvoda

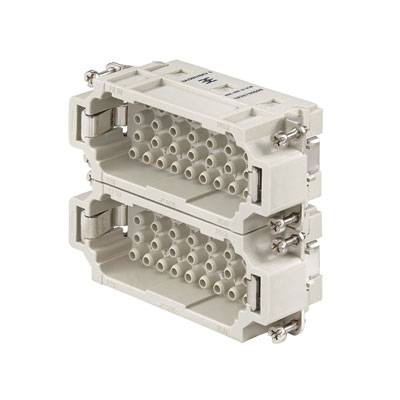

Weidmüller 1018950000 muški umetak RockStar® HDC HEE 32 + PE krimpanje 1 St.

Kataloški br.:195680

Dostava pon,09.11.

5 kom. - zaliha NjemačkaConrad Electronic

krimpanje

muški umetak

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

26,99 €^*

Weidmüller 1018960000 ženski umetak RockStar® HDC HEE 32 + PE krimpanje 1 St.

Kataloški br.:195681

Dostava pon,01.02.2027.

Conrad Electronic

krimpanje

ženski umetak

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

26,99 €^*

Weidmüller 1200000000 muški umetak RockStar® HDC HE 6 + PE vijak 1 St.

Kataloški br.:201467

Dostava sri,13.01.2027.

Conrad Electronic

vijak

muški umetak

kom. - zaliha Njemačka

Min.: 60

Višestruki: 1

16,99 €^*

Weidmüller 1200200000 ženski umetak RockStar® HDC HE 6 + PE vijak 1 St.

Kataloški br.:201485

Dostava pon,09.11.

5 kom. - zaliha NjemačkaConrad Electronic

vijak

ženski umetak

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

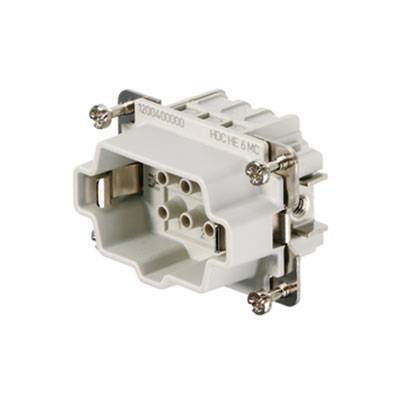

Weidmüller 1200400000 muški umetak RockStar® HDC HE 6 + PE krimpanje 1 St.

Kataloški br.:201504

Dostava pon,09.11.

5 kom. - zaliha NjemačkaConrad Electronic

krimpanje

muški umetak

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13,99 €^*

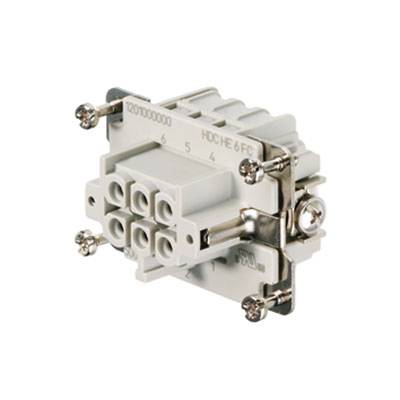

Weidmüller 1201000000 ženski umetak RockStar® HDC HE 6 + PE krimpanje 1 St.
