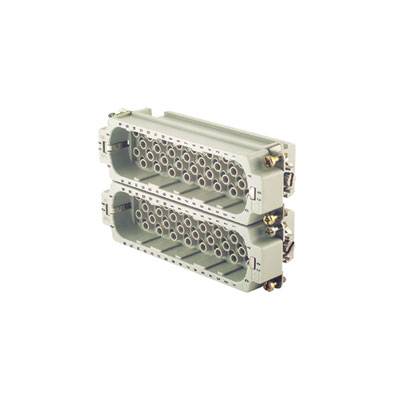

Weidmüller 1601720000 muški umetak RockStar® HDC HD 64 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HD
Određene značajke
s bakrenom legurom
Ukupan broj polova
64 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
25,99 €
3
4% = 1,13 €
24,86 €
5
6% = 1,58 €
24,41 €
10
7% = 1,88 €
24,11 €
25
9% = 2,22 €
23,77 €
50
10% = 2,60 €
23,39 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (25,99 € / komad)
25,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1601720000 muški umetak RockStar® HDC HD 64 + PE krimpanje 1 St.
- HDC HD 64 MC
Tehnički podaci
- Neto težina: 70 g Granična temperatura: -40 ° C ... Otpor izolacije od 125 ° C: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 39,5 mm Dubina: 111 mm Duljina baze: 111 mm Veličina: 8 Serija: HD nazivni napon (DIN EN 61984): Napon napona 250 V prema UL / CSA: Napon impulsnog napona od 600 V AC / DC (DIN EN 61984): nazivna struja 4 kV (DIN EN 61984): 10 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 4mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za šine) Grupa izolacijskih materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa parenja Au: ≥ 500 vrsta priključka PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 14 presjek provodnika AWG (PE), min .: AWG 20 Duljina pričvršćivanja nazivna veza: 8 mm Duljina uboda PE spoj: 10 mm zatezanja maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. Dimenzijski utor noža PZ1 (PE priključak): SD 0,6 x 3,5, SD 0,8 x 4,0 Visinski utikač: 39,5 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HD
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
64 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
64
- Poprečni presjek vodiča (min.)
0.14 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
39.5 mm
111 mm
250 V
64
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 202790 Weidmüller 1601720000 muški umetak RockStar® HDC HD 64 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 202790 Weidmüller 1601720000 muški umetak RockStar® HDC HD 64 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, igla, 250 V, 10 A, broj položaja: 64, crimp veza, veličina: 8. Serija HD ima visoku gustoću kontakata te je stoga idealna za obradu signala. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj polova: 128 Nazivna struja: 10 A, nazivni napon: 250 V, nazivni napon do UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HD 64 MC Weidmüller sadržaj: 1 komad
