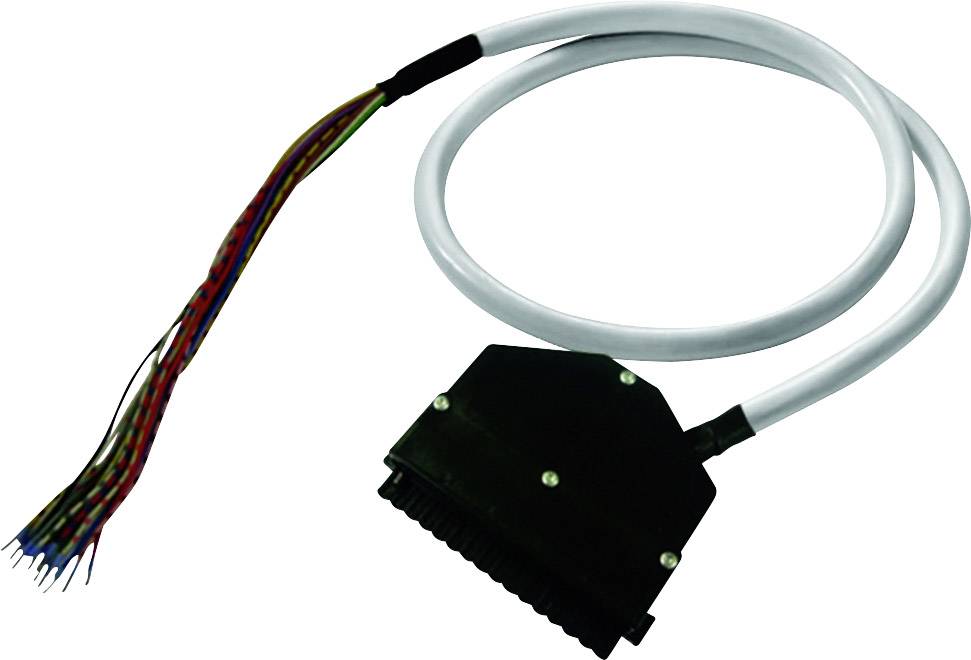

Weidmüller 1481750200 C300-16B-F-2S-M34-20M PLC spojni vod
EAN:
Šifra proizvođača:
Kataloški br.:
34 kom. - zaliha Njemačka
Broj
Min.: 2
Ukupno (81,99 € / komad)
163,98 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Neto težina: 3264 g PLC priključak: H0,34 / 10 (FERRULES 0,34 mm²) Sučelje sučelja: SP-BLZ 5,08 16P sa školjkom Broj polova, min .: 16 Vanjski promjer: 13,9 ± 1 mm Kabel: Kabel LiYCY Materijal: PVC Presjek provodnika: 0,34 mm² Nazivni napon: ≤ 250 Vdc ≤ 250 Vac Dozvoljena struja po putu, maks .: 1 Ukupna struja, maks .: 4 A otpor: ≤ 57 mΩ / m Ispitivanje visokog napona: 1 KV / 1s
- Vrsta proizvoda
PLC spojni vod
- Dužina
20 m
- Proizvođač-br. dijela
1481750200
- Tip
C300-16B-F-2S-M34-20M
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2240502 Weidmüller 1481750200 C300-16B-F-2S-M34-20M PLC spojni vod
