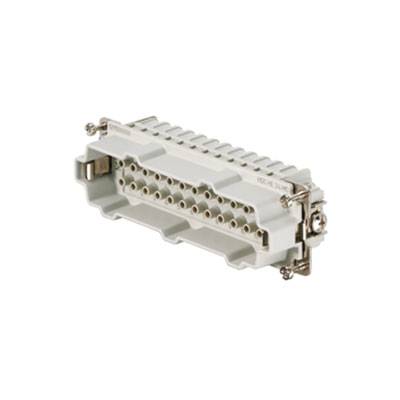

Weidmüller 1211500000 muški umetak RockStar® HDC HE 24 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HE
Određene značajke
s bakrenom legurom
Ukupan broj polova
24 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
20,99 €
3
5% = 1,04 €
19,95 €
5
7% = 1,46 €
19,53 €
10
9% = 1,84 €
19,15 €
25
10% = 2,05 €
18,94 €
50
11% = 2,39 €
18,60 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (20,99 € / komad)
20,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1211500000 muški umetak RockStar® HDC HE 24 + PE krimpanje 1 St.
- HDC HE 24 MC
Tehnički podaci
- Neto težina: 64 g Granična temperatura: -40 ° C ... 125 ° C izolacijski otpor: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 34 mm dubina: 111 mm duljina baze: 111 mm veličina: 8 serija: HE nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: 600 V AC / DC impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Volumenski otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznice) Grupa izolacijskih materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa parenja Au: ≥ 500 Tip priključka PE: presjek spojnog vodiča s vijčanim presjekom AWG (PE), maks .: AWG 12 presjek priključka vodiča AWG (PE), min .: AWG 20 dužina trake nanošenja: 7,5 mm dužina trake PE spoj: 10 mm zatezanja maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 otvor za dimenzije noža (PE priključak): SD 0,8 x 4,0 visinski utikač: 34 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HE
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
24 + PE
- Poprečni presjek vodiča (maks.)
4 mm²
- Broj polova
24
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
34 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
III
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 201640 Weidmüller 1211500000 muški umetak RockStar® HDC HE 24 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 201640 Weidmüller 1211500000 muški umetak RockStar® HDC HE 24 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, pin, 500 V, 16 A, broj položaja: 24, crimp veza, veličina: 8. U prstenastom spoju, vodilica za spajanje vodiča je konstruirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj položaja: 48, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon do UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HE 24 MC Weidmüller sadržaj: 1 komad
