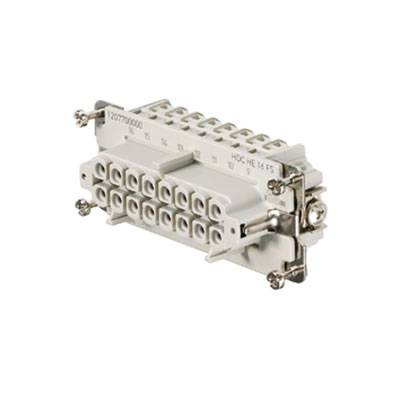

Weidmüller 1207700000 ženski umetak RockStar® HDC HE 16 + PE vijak 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ženski umetak
Priključak
vijak
Serija
RockStar® HDC HE
Određene značajke
s bakrenom legurom
Ukupan broj polova
16 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
24,99 €
3
4% = 1,09 €
23,90 €
5
6% = 1,52 €
23,47 €
10
7% = 1,81 €
23,18 €
25
9% = 2,14 €
22,85 €
50
10% = 2,50 €
22,49 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (24,99 € / komad)
24,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1207700000 ženski umetak RockStar® HDC HE 16 + PE vijak 1 St.
- HDC HE 16 FS
Tehnički podaci
- Neto težina: 100 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 35,2 mm Dubina: 84,5 mm Visinska utičnica: 35,2 mm Duljina baze: 84,5 mm Veličina: 6 Serija: HE Nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: impulsni napon nazivnog napona 600 V AC / DC (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (Navedena u UL i kvalificirana za željeznicu) Skupina izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 Tip spoja PE: spojnica s vijcima Presjek provodnika AWG (PE), maks .: AWG 12 Presjek vodiča AWG (PE), min .: AWG 20 Duljina pričvršćivanja, nazivni priključak: 9 mm Duljina trake PE -Povezivanje: Moment zatezanja od 10 mm maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 utor veličine oštrice (PE priključak): SD 0,8 x 4,0 površina: srebrno pasivizirani materijal: prorez veličine bakrene legure (utični spoj): SD 0,6 x 3,5
- Vrsta proizvoda
ženski umetak
- Serija
RockStar® HDC HE
- Određene značajke
s bakrenom legurom
- Priključak
vijak
- Ukupan broj polova
16 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
16
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
35.2 mm
84.5 mm
500 V
16
Bus
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 201611 Weidmüller 1207700000 ženski umetak RockStar® HDC HE 16 + PE vijak 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 201611 Weidmüller 1207700000 ženski umetak RockStar® HDC HE 16 + PE vijak 1 St.
Opis
Ženski umetak. HDC umetak, utičnica, 500 V, 16 A, broj položaja: 16, vijčana veza, veličina: 6. U vezi s vijčanim spojem, vodilica za spajanje vodiča izvedena je kao vijčani element. Svi elementi vijaka za spajanje (osim veličine 1) opremljeni su opružnom zaštitnom oprugom. Kontakti: 32, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon prema UL / CSA: 600 V AC / DC, vijčani spoj.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Ženski umetak HDC HE 16 FS sadržaj: 1 kom.
