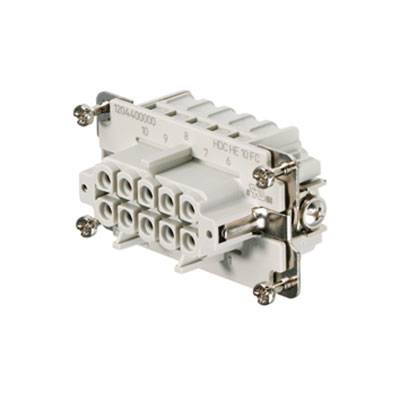

Weidmüller 1204400000 ženski umetak RockStar® HDC HE 10 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ženski umetak
Priključak
krimpanje
Serija
RockStar® HDC HE
Određene značajke
s bakrenom legurom
Ukupan broj polova
10 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
14,99 €
3
6% = 0,83 €
14,16 €
5
8% = 1,16 €
13,83 €
10
9% = 1,38 €
13,61 €
25
11% = 1,63 €
13,36 €
50
13% = 1,91 €
13,08 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (14,99 € / komad)
14,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1204400000 ženski umetak RockStar® HDC HE 10 + PE krimpanje 1 St.
- HDC HE 10 FC
Tehnički podaci
- Neto težina: 40 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 33,5 mm Dubina: 64 mm Visinska utičnica: 33,5 mm Duljina baze: 64 mm Veličina: 4 Serija: HE Nazivni napon (DIN EN 61984): 500 V nazivni napon prema UL / CSA: 600 V AC / DC nazivni impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Otpornost na volumen: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (navedeno u UL i sa željeznicom) Grupa izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa spajanja Au: ≥ 500 Tip priključka PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 12 Presjek provodnika AWG (PE), min .: AWG 20 Dužina trake za pričvršćivanje, nazivno spajanje: 7,5 mm dužina skidanja PE spoj: 10 mm priteznog momenta maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 utor za dimenzije noža (PE priključak): SD 0,8 x 4,0
- Vrsta proizvoda
ženski umetak
- Serija
RockStar® HDC HE
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
10 + PE
- Poprečni presjek vodiča (maks.)
4 mm²
- Broj polova
10
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
33.5 mm
64 mm
500 V
10
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 201598 Weidmüller 1204400000 ženski umetak RockStar® HDC HE 10 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 201598 Weidmüller 1204400000 ženski umetak RockStar® HDC HE 10 + PE krimpanje 1 St.
Opis
Ženski umetak. HDC umetak, utičnica, 500 V, 16 A, broj položaja: 10, crimp veza, veličina: 4. U prstenastom spoju, vodilica za spajanje vodiča je konstruirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj položaja: 10, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon prema UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Ženski umetak HDC HE 10 FC sadržaj: 1 kom.
