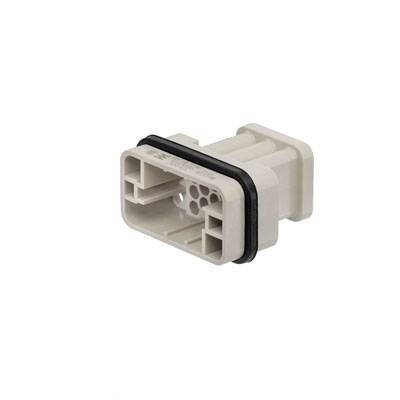

Weidmüller 1003210000 muški umetak RockStar® HDC HQ 17 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HQ
Određene značajke
s bakrenom legurom
Ukupan broj polova
17 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
8,49 €
5
6% = 0,52 €
7,97 €
10
8% = 0,64 €
7,85 €
25
9% = 0,78 €
7,71 €
50
11% = 0,93 €
7,56 €
100
14% = 1,19 €
7,30 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (8,49 € / komad)
8,49 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1003210000 muški umetak RockStar® HDC HQ 17 + PE krimpanje 1 St.
- HDC HQ 17 MC
Tehnički podaci
- Neto težina: 17 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 2 Širina: 22,4 mm Visina: 38,7 mm Dubina: 41,6 mm Osnovna duljina: 41,6 mm Veličina: HQ serija: HQ nazivni napon (DIN EN 61984): 250 V Nazivni napon prema UL / CSA: 600 V AC / DC Nazivni impulsni napon (DIN EN 61984): nazivna struja 4 kV (DIN EN 61984): 10 A Klasa zapaljivosti prema UL 94: V-0 Otpornost na volumen: ≤ 4mΩ Izolacijski materijal: PC pojačano staklenim vlaknima (navedeno u UL i Kvalificirano prema Bahn-u) Isolierstoffgruppe: IIIa ciklusi parenja Ag: ≥ 500 ciklusa parenja Au: ≥ 500 Tip spoja PE: presjek spojnog vodiča presjeka AWG (PE), maks .: AWG 14 presjek vodiča AWG (PE), min .: AWG 26 dužina trake uklanjanja: 8 mm duljina uklanjanja PE -Zaveza: 8 mm visinski utikač: 38,7 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HQ
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
17 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
17
- Poprečni presjek vodiča (min.)
0.14 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
22.4
38.7 mm
41.6 mm
250 V
17
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
2
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 195486 Weidmüller 1003210000 muški umetak RockStar® HDC HQ 17 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 195486 Weidmüller 1003210000 muški umetak RockStar® HDC HQ 17 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, pin, 250 V, 10 A, broj položaja: 17, crimp veza, veličina: HQ. Serija HQ - male veličine i još uvijek velika. Električni parametri govore sami. Ovdje se također mogu koristiti dokazani HD crimp kontakti. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Kontakti: 17 (+ PE), nazivna struja: 10 A, nazivni napon: 250 V, nazivni napon do UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HQ 17 MC Weidmüller sadržaj: 1 komad
