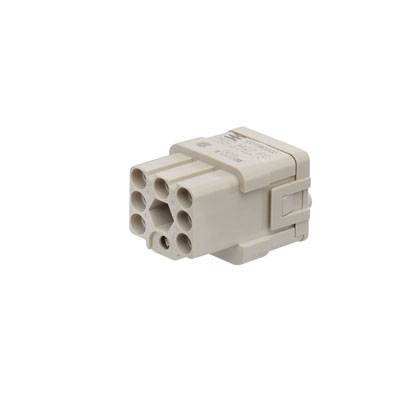

Weidmüller 1003180000 muški umetak RockStar® HDC HQ 7 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HQ
Određene značajke
s bakrenom legurom
Ukupan broj polova
7 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
20,99 €
3
5% = 1,04 €
19,95 €
5
7% = 1,46 €
19,53 €
10
9% = 1,84 €
19,15 €
25
10% = 2,05 €
18,94 €
50
11% = 2,39 €
18,60 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (20,99 € / komad)
20,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1003180000 muški umetak RockStar® HDC HQ 7 + PE krimpanje 1 St.
- HDC HQ 7 FC
Tehnički podaci
- Neto težina: 16 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 21 mm Visina: 40,2 mm Dubina: 21 mm Visinska utičnica: 40,2 mm Duljina baze: 21 mm Veličina: 1 Serija: HQ nazivni napon (DIN EN 61984): 400 V nazivni napon prema UL / CSA: 600 V AC / DC nazivni impulsni napon (DIN EN 61984): 6 kV nazivna struja (DIN EN 61984): 10 A klasa zapaljivosti prema UL 94: V-0 Otpornost na volumen: ≤ 4mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (navedeno u UL i sa željeznicom) Grupa izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa spajanja Au: ≥ 500 Tip spoja PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 14 Presjek vodiča AWG (PE), min .: AWG 26 Dužina trake za pričvršćivanje, nazivno priključak: 8 mm duljina uklanjanja PE priključak: 5 mm priteznog momenta maks. PE priključak: 0,55 Nm zatezni moment min. PE priključak: 0,5 Nm vijak za pričvršćivanje: M 3 utor dimenzije noža (PE spoj): SD 0,6 x 3,5
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HQ
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
7 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
7
- Poprečni presjek vodiča (min.)
0.14 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
21
40.2 mm
21 mm
400 V
7
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 195483 Weidmüller 1003180000 muški umetak RockStar® HDC HQ 7 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 195483 Weidmüller 1003180000 muški umetak RockStar® HDC HQ 7 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, utičnica, 400 V, 10 A, broj položaja: 7, crimp veza, veličina: 1. Serija HQ - male veličine i još uvijek velika. Električni parametri govore sami. Ovdje se također mogu koristiti dokazani HD crimp kontakti. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj položaja: 7 (+ PE), nazivna struja: 10 A, nazivni napon: 400 V, nazivni napon prema UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HQ 7 FC Weidmüller sadržaj: 1 komad
