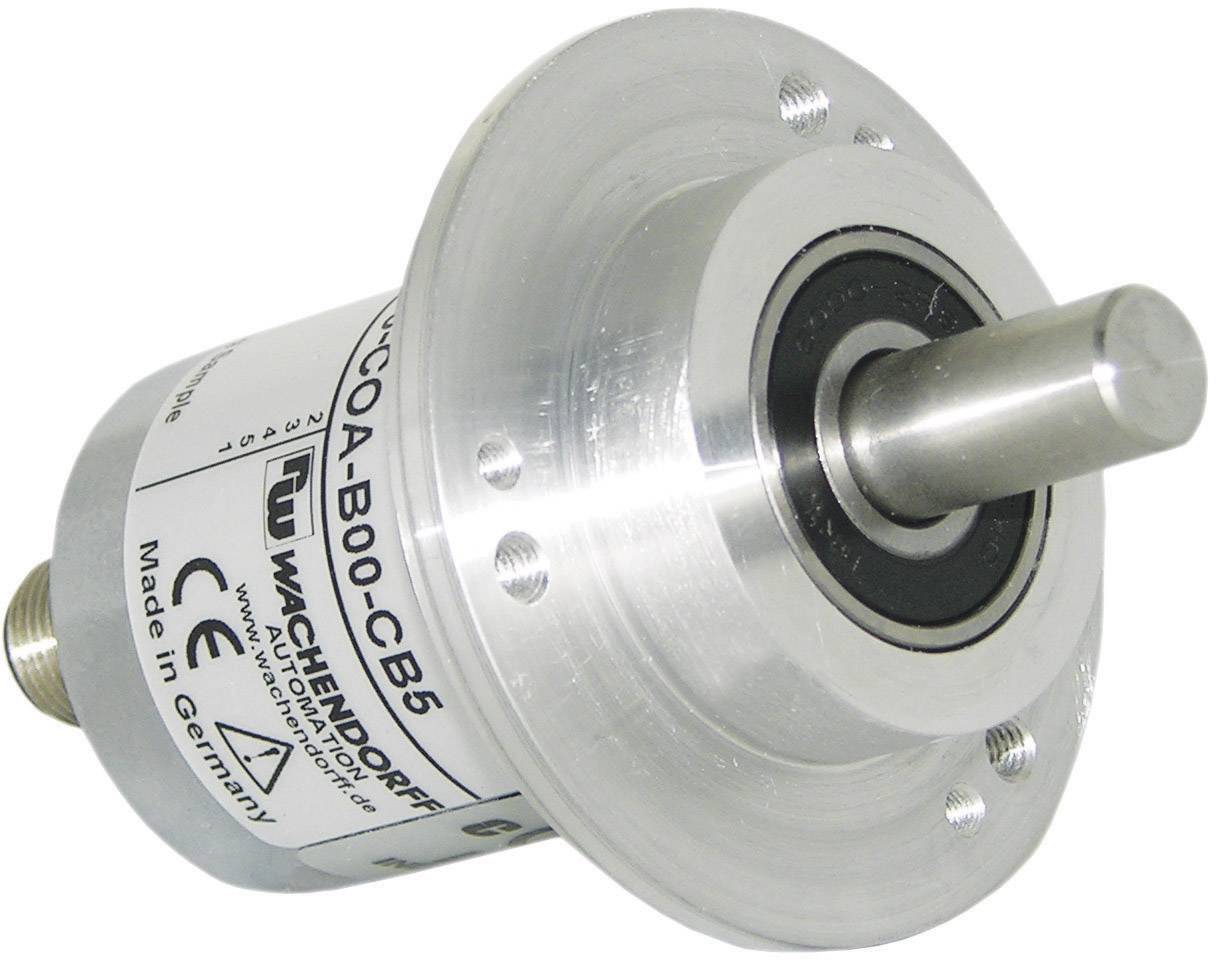

Wachendorff apsolut , s jednim obrtajem sinkroni davač 1 St. WDGA-58B-10-1200-CO-A-B-0-0-CB5 58 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sinkroni davač
Izvedba
apsolut
s jednim obrtajem
Priključak
M12, 5-polni
Tip osovine
puna osovina
Promjer osovine
10 mm
Tehnički list (PDF)
Broj
Ukupno (415,00 € / komad)
415,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Wachendorff apsolut , s jednim obrtajem sinkroni davač 1 St. WDGA-58B-10-1200-CO-A-B-0-0-CB5 58 mm
- Najveća opterećenja ležaja sa IP67
- Sa CANopen ili SSI sučeljem
- EnDra® tehnologija bez prijenosnika, bez baterije
Tehnički podaci
- Mehanički dizajn: 58 mm stezna prirubnica sa osovinom 10 mm i kućištem 36 mm / šuplje vratilo s 36 mm sa šupljim vratilom od 6 mm i kućištem od 36 mm
- Početni okretni moment:<1 Ncm za val i<0,3 Ncm za krajnje šuplje vratilo
- Vrsta proizvoda
sinkroni davač
- Tip
WDGA-58B-10-1200-CO-A-B-0-0-CB5
- Izvedba
apsolut
s jednim obrtajem
- Radni napon
12 V/DC
24 V/DC
- Sučelja
CANopen®
- Priključak
M12, 5-polni
- Orijentacija (povezivanje)
aksijalni
- Određene značajke
kućište s magnetskom zaštitom
osovina nije magnetska
- Broj okretaja
8000
- Maks. impulsi po okretaju
4096
- Promjer prirubnice
58 mm
- Tip osovine
puna osovina
- Promjer osovine
10 mm
- Materijal (prirubnica)
aluminij
- Materijal (osovina)
nehrđajući čelik
- Materijal kućišta
željezo niklovano
- Točnost
0.35°
- Min. temperatura
-40 °C
- Maks. temperatura
+80 °C
IP67
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 197799 Wachendorff apsolut , s jednim obrtajem sinkroni davač 1 St. WDGA-58B-10-1200-CO-A-B-0-0-CB5 58 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 197799 Wachendorff apsolut , s jednim obrtajem sinkroni davač 1 St. WDGA-58B-10-1200-CO-A-B-0-0-CB5 58 mm
Informacije
Informacije 197799 Wachendorff apsolut , s jednim obrtajem sinkroni davač 1 St. WDGA-58B-10-1200-CO-A-B-0-0-CB5 58 mm
Opis
S velikom razlučivosti 12-bitnog singleturna i 12-bitnog + 18-bitnog multiturna, serija WDGA idealno je prikladna za aplikacije u kojima je osim mehaničke robusnosti važna i visoka točnost mjerenja. Sučelje pruža potpunu vrijednost položaja za procjenu, koja se sastoji od kombinacije položaja jednog okretaja s odgovarajućim položajem s više okretaja na temelju broja okretaja. Unatoč ogromnoj razlučivosti, koder bez održavanja ne treba zupčanik ili rezervnu bateriju. To jamči dug radni vijek mehanike i štiti okoliš. S izuzetno velikim opterećenjima ležaja do 220 N u radijalnom i 120 N aksijalnom djeluje pouzdano i precizno godinama.
WDGA koderi apsolutne veličine opremljeni su dvobojnom LED (crvenom / zelenom). Kroz diferencirane promjene boje i
Različite bljeskalice mogu se očitati izravno putem LED važne signalizacije statusa. Tako npr. B. Integriranje WDGA apsolutnog davača u postojeću topologiju sabirnice CAN brzo i jednostavno.
Princip rada EnDra® tehnologije:
Za bilježenje broja okretaja i smjera vrtnje, WDGA koderima nije potreban mehanički prijenos. Umjesto toga, okretaji se određuju pomoću energetske žice (EnDra). Stalni magnet akumulira toliko energije u žici da se informacije "rotacija" i "smjer vrtnje" prenose na elektroniku za procjenu na definiranom položaju. Vanjska opskrba energijom, npr. B. putem baterije, za to nije potrebna. Tako patentirani sustav djeluje potpuno neovisno.
Ovaj tekst je strojno preveden.
WDGA koderi apsolutne veličine opremljeni su dvobojnom LED (crvenom / zelenom). Kroz diferencirane promjene boje i
Različite bljeskalice mogu se očitati izravno putem LED važne signalizacije statusa. Tako npr. B. Integriranje WDGA apsolutnog davača u postojeću topologiju sabirnice CAN brzo i jednostavno.
Princip rada EnDra® tehnologije:
Za bilježenje broja okretaja i smjera vrtnje, WDGA koderima nije potreban mehanički prijenos. Umjesto toga, okretaji se određuju pomoću energetske žice (EnDra). Stalni magnet akumulira toliko energije u žici da se informacije "rotacija" i "smjer vrtnje" prenose na elektroniku za procjenu na definiranom položaju. Vanjska opskrba energijom, npr. B. putem baterije, za to nije potrebna. Tako patentirani sustav djeluje potpuno neovisno.
Ovaj tekst je strojno preveden.
Izvedba
- Bez habanja i bez održavanja
- Jednostruki/višestruki okretni (maks. 14 bita / 40 bita) • Tehnologija usmjerena na budućnost s 32-bitnim procesorom • Dvobojna LED lampica za označavanje radnog stanja i poruke o pogrešci • Maksimalna opterećenja ležaja do 220 N radijalno, 120 N aksijalno.
