VOLTCRAFT PP-450 sonda izoliran, ravan 500 MHz 10:1 300 V
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (65,99 € / komad)
65,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
VOLTCRAFT PP-450 sonda 500 MHz 10:1 10 MΩ 12 pF 300 V 1,3 m
- Prigušenje: 10
- Ulazni otpor: 10 MΩ
- Ulazni kapacitet: 12 pF
- Propusnost sustava: 500 MHz
- Raspon kompenzacije: 9 pF – 25 pF
- Maksimalni ulazni radni napon: 10X: ≤ 300 V RMS
- Sigurnost: IEC-61010 CAT II 10X: 300 V AC
Tehnički podaci
- Vrsta proizvoda
sonda
- Pojasna širina
500 MHz
- Faktor prigušivanja
10:1
- Vrijeme porasta
0.7 ns
- Nazivni napon
300 V
- Ulazni kapacitet
12 pF
tvornički standard (vlastiti)
- Težina
55 g
- Duljina kabela
1.3 m
- Kategorija mjerenja
CAT II 300 V
- Posebni priključci
izoliran
ravan
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3804130 VOLTCRAFT PP-450 sonda izoliran, ravan 500 MHz 10:1 300 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3804130 VOLTCRAFT PP-450 sonda izoliran, ravan 500 MHz 10:1 300 V
Uvjeti garancije
Uvjeti garancije 3804130 VOLTCRAFT PP-450 sonda izoliran, ravan 500 MHz 10:1 300 V
Opis

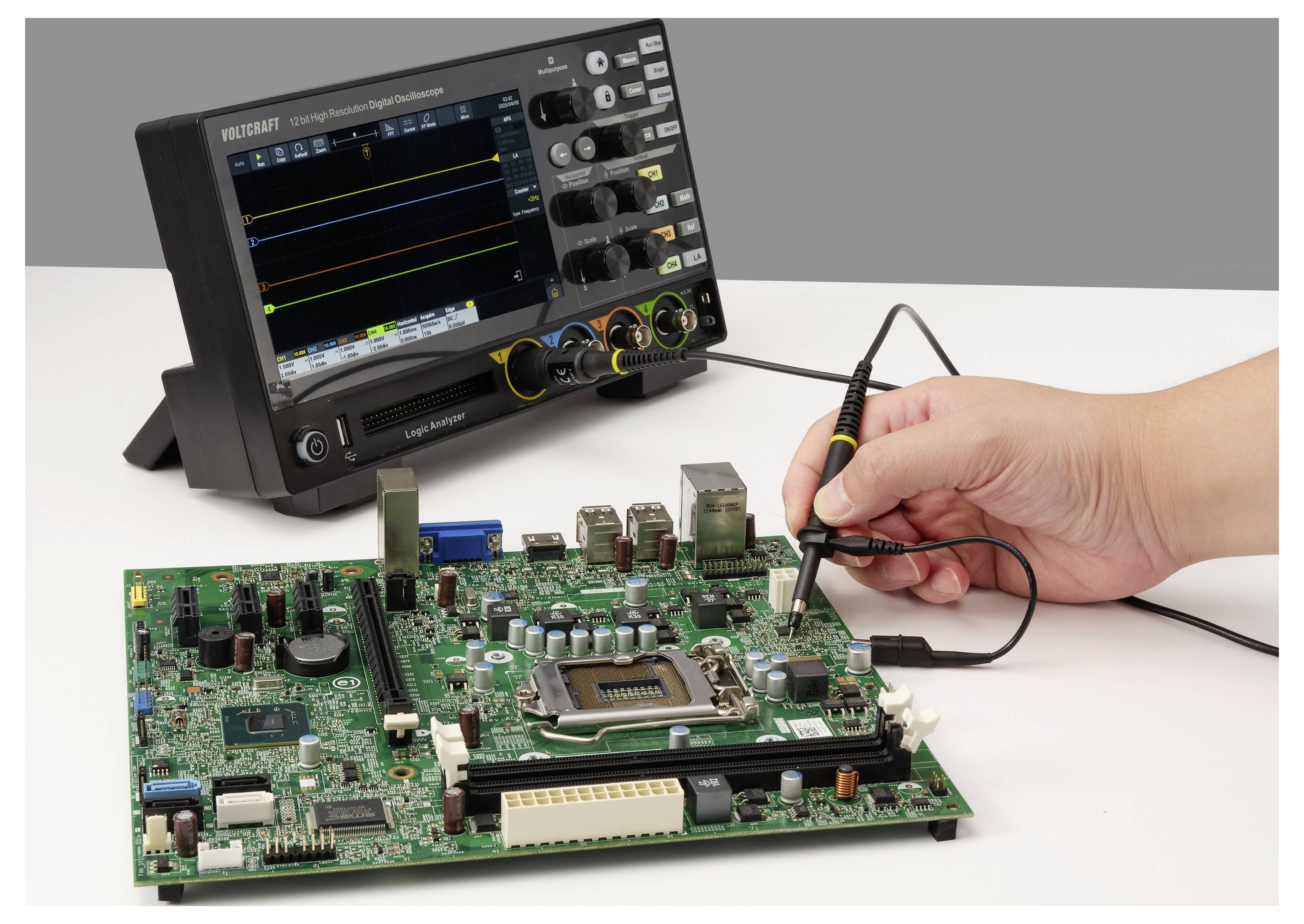

VOLTCRAFT PP-450 sonda je pasivna osciloskopska sonda dizajnirana za profesionalna mjerenja u komercijalnim okruženjima. Lagani model od 55 g isporučuje se kalibriran prema tvorničkim standardima (bez certifikata) i nudi propusnost sustava od 500 MHz.
Precizan prijenos signala
S fiksnim omjerom djelitelja od 10:1, ulaznim otporom od 10 MΩ i ulaznim kapacitetom od 12 pF, sonda omogućuje točna mjerenja. Vrijeme porasta od 0,7 ns osigurava detaljan prikaz brzih rubova signala.
Sigurnost i kompatibilnost
Senzor je dizajniran za maksimalni ulazni radni napon od 300 V RMS i odgovara kategoriji mjerenja CAT II (300 V). Raspon kompenzacije od 9 do 25 pF osigurava precizno usklađivanje kabela duljine 1,3 m s odgovarajućim osciloskopom.
Sveobuhvatan pribor
Za izravnu i svestranu upotrebu na radnom mjestu, isporuka uključuje, između ostalog, kukasti vrh, kabel za uzemljenje s krokodil štipaljkom, BNC adapter i dva IC vrha. Set upotpunjuju alat za podešavanje i osam prstenova za označavanje za dodjeljivanje kanala.
Ovaj tekst je strojno preveden.
Precizan prijenos signala
S fiksnim omjerom djelitelja od 10:1, ulaznim otporom od 10 MΩ i ulaznim kapacitetom od 12 pF, sonda omogućuje točna mjerenja. Vrijeme porasta od 0,7 ns osigurava detaljan prikaz brzih rubova signala.
Sigurnost i kompatibilnost
Senzor je dizajniran za maksimalni ulazni radni napon od 300 V RMS i odgovara kategoriji mjerenja CAT II (300 V). Raspon kompenzacije od 9 do 25 pF osigurava precizno usklađivanje kabela duljine 1,3 m s odgovarajućim osciloskopom.
Sveobuhvatan pribor
Za izravnu i svestranu upotrebu na radnom mjestu, isporuka uključuje, između ostalog, kukasti vrh, kabel za uzemljenje s krokodil štipaljkom, BNC adapter i dva IC vrha. Set upotpunjuju alat za podešavanje i osam prstenova za označavanje za dodjeljivanje kanala.
Ovaj tekst je strojno preveden.

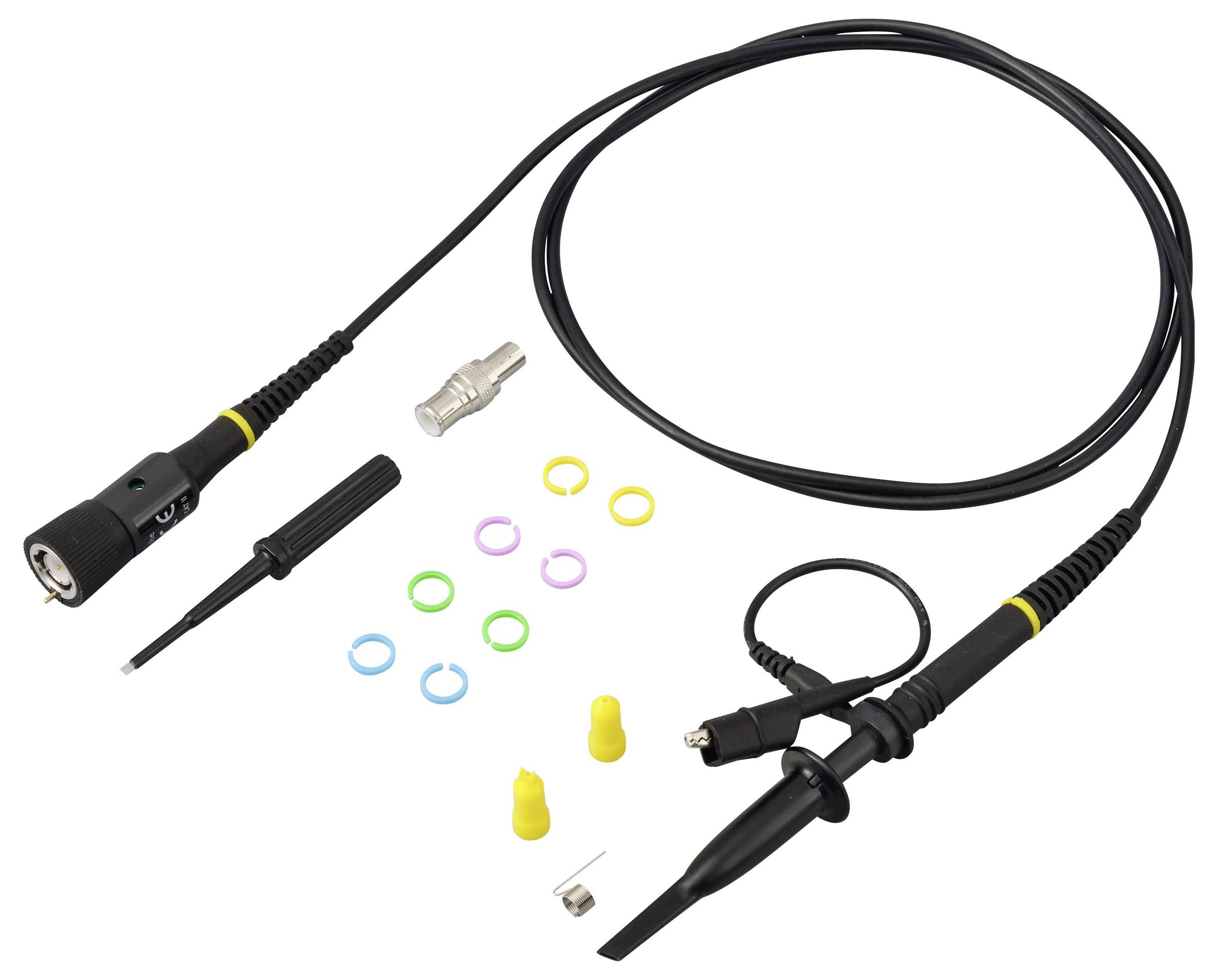

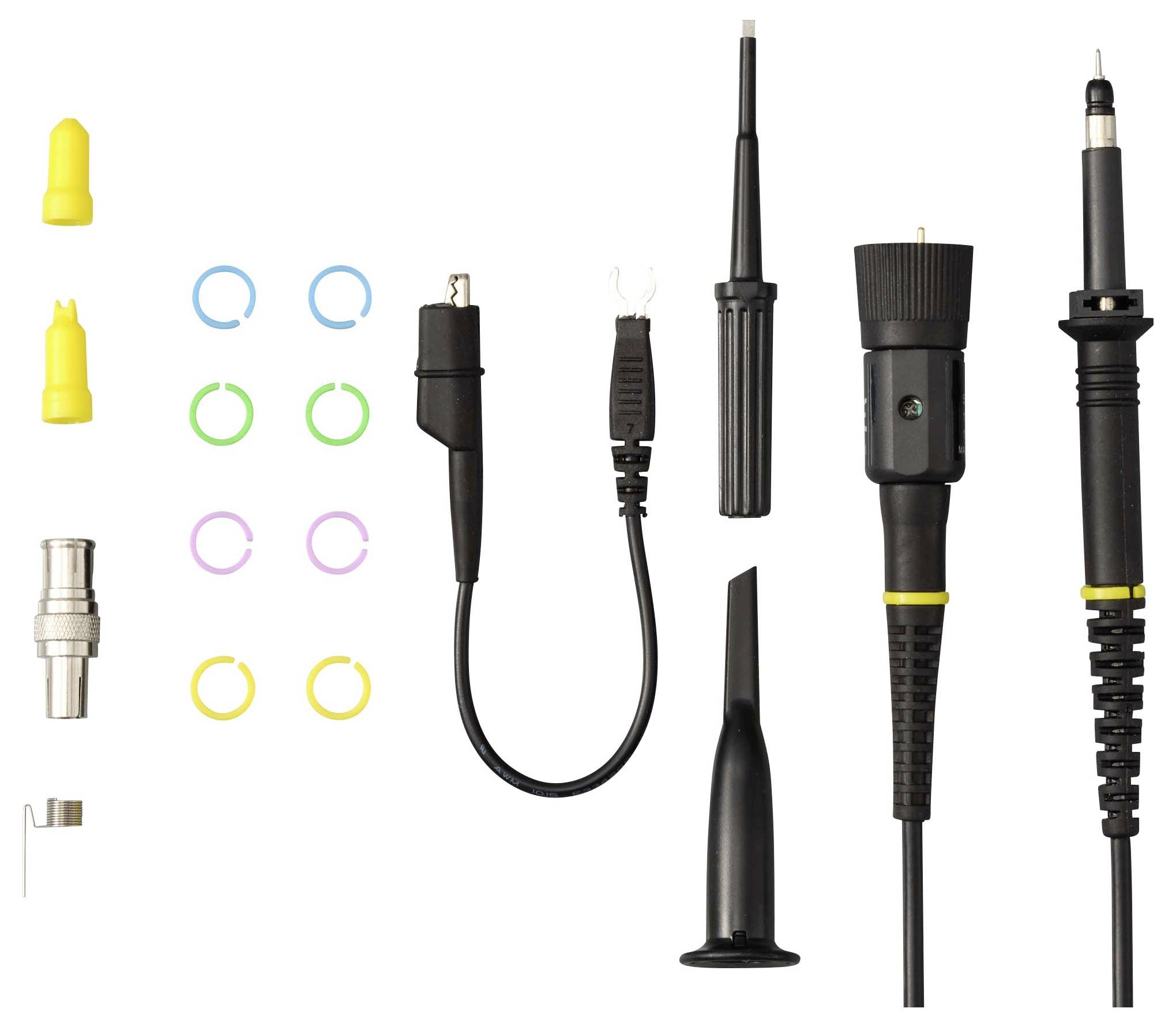

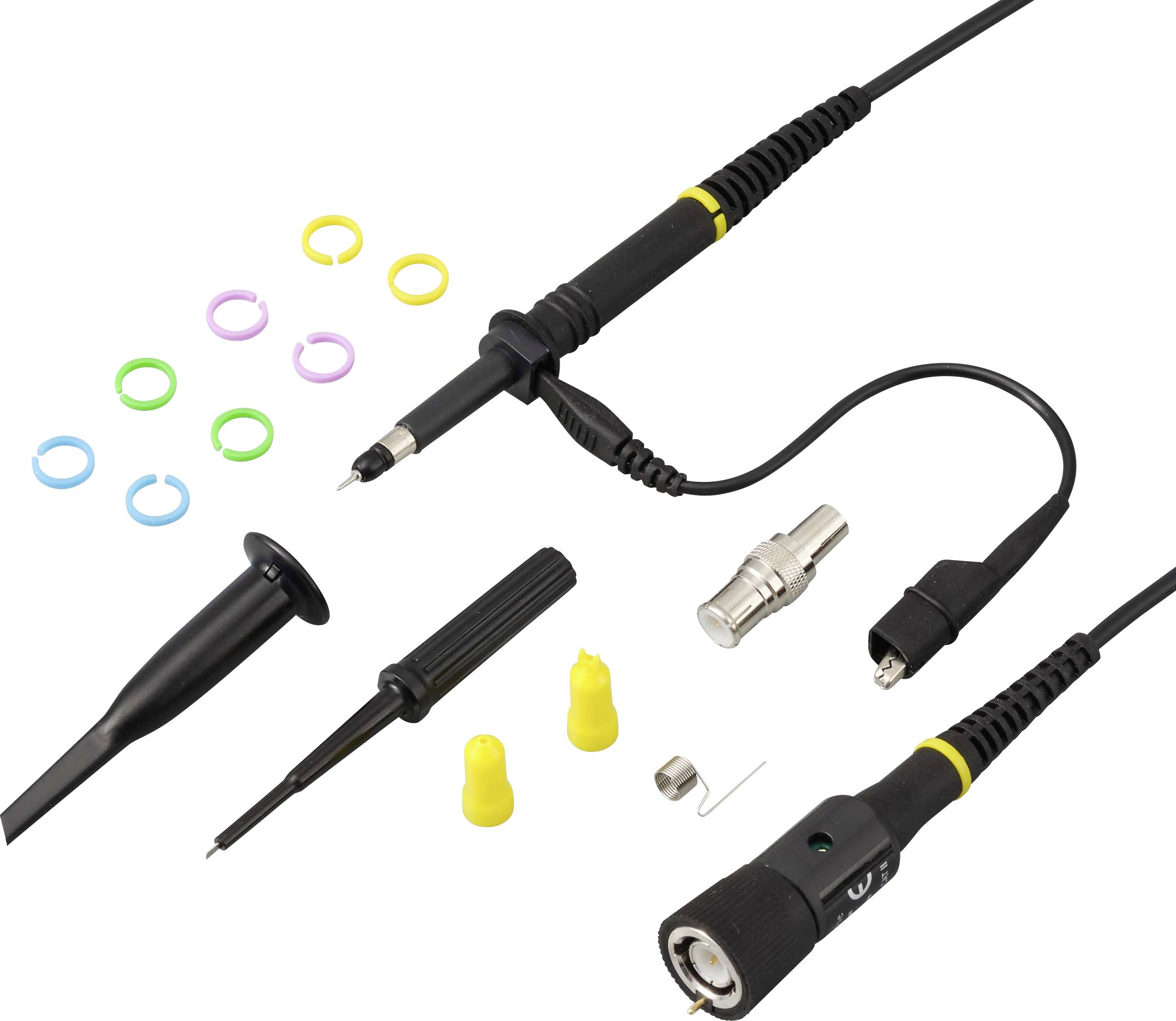

Isporuka uključuje
- Glava sonde, kukasti vrh i kabel za uzemljenje s krokodil štipaljkom
- opruga za uzemljenje
- 8x prstenova za označavanje
- Alat za podešavanje sonde
- bnc adapter
- 2x IC vrha
