VOLTCRAFT PP-420 sonda izoliran, ravan 200 MHz 1:1, 10:1 600 V
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
17,99 €
3
5% = 0,89 €
17,10 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (17,99 € / komad)
17,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
VOLTCRAFT PP-420 sonda 200 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m
- Prigušenje: 1:10
- Ulazni otpor: 1 MΩ: 10 MΩ
- Ulazni kapacitet: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
- Propusnost sustava: 1X: 6 MHz, 10X: 200 MHz
- Raspon kompenzacije: 10X: 5 pF – 30 pF
- Maksimalni ulazni radni napon: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
- Sigurnost: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Tehnički podaci
- Vrsta proizvoda
sonda
- Pojasna širina
200 MHz
- Faktor prigušivanja
1:1
10:1
- Nazivni napon
600 V
- Ulazni kapacitet
17.5 pF
tvornički standard (vlastiti)
- Težina
55 g
- Duljina kabela
1.3 m
- Kategorija mjerenja
CAT II 600 V
- Posebni priključci
izoliran
ravan
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3804134 VOLTCRAFT PP-420 sonda izoliran, ravan 200 MHz 1:1, 10:1 600 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3804134 VOLTCRAFT PP-420 sonda izoliran, ravan 200 MHz 1:1, 10:1 600 V
Uvjeti garancije
Uvjeti garancije 3804134 VOLTCRAFT PP-420 sonda izoliran, ravan 200 MHz 1:1, 10:1 600 V
Opis

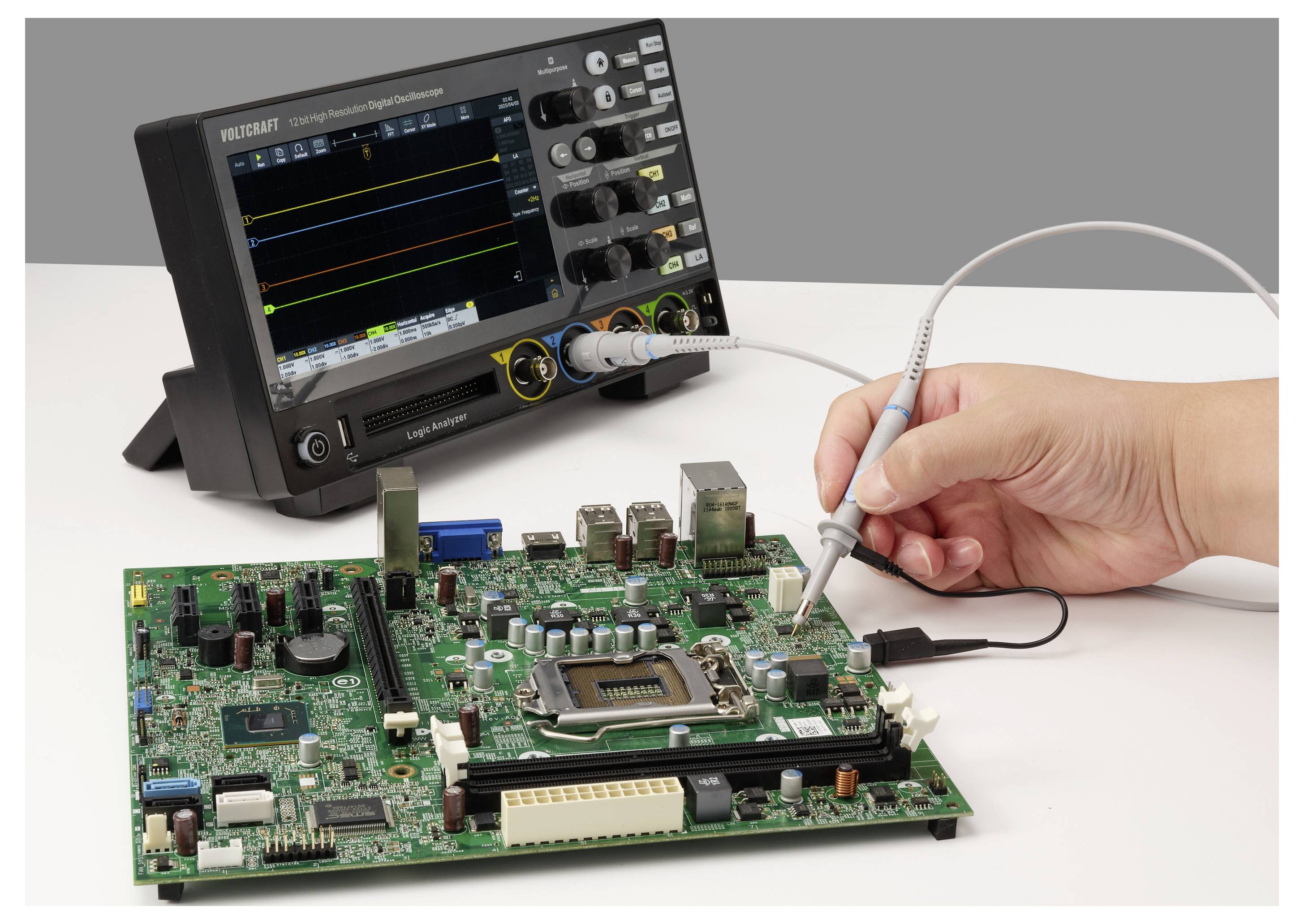

Sonda VOLTCRAFT PP-420, kalibrirana prema tvorničkom standardu (bez certifikata), dizajnirana je za detaljne zadatke analize signala u B2B sektoru. Pruža propusnost do 200 MHz u 10X načinu rada na kompatibilnim osciloskopima.
Podesivo prigušenje
S promjenjivim omjerom djelitelja od 1:1 i 10:1, lagani model od 55 g fleksibilno se prilagođava odgovarajućim zahtjevima mjerenja. U 10X načinu rada, maksimalni ulazni napon je 600 V pk, što omogućuje širok raspon razina signala.
Sigurna gradnja
Sonda je opremljena kabelom duljine 1,3 metra i ravnim, izoliranim utikačem. Klasifikacija prema kategoriji mjerenja CAT II (600 V za 10X) nudi potrebnu razinu električne sigurnosti za komercijalnu upotrebu.
Jednostavan kontakt
Senzor je prilagođen osciloskopu putem raspona kompenzacije od 5 do 30 pF. Priloženi set s kukom, IC vrhom, deset prstenova za označavanje, alatom za podešavanje i kabelom za uzemljenje podržava strukturirani rad na ispitnim krugovima.
Ovaj tekst je strojno preveden.
Podesivo prigušenje
S promjenjivim omjerom djelitelja od 1:1 i 10:1, lagani model od 55 g fleksibilno se prilagođava odgovarajućim zahtjevima mjerenja. U 10X načinu rada, maksimalni ulazni napon je 600 V pk, što omogućuje širok raspon razina signala.
Sigurna gradnja
Sonda je opremljena kabelom duljine 1,3 metra i ravnim, izoliranim utikačem. Klasifikacija prema kategoriji mjerenja CAT II (600 V za 10X) nudi potrebnu razinu električne sigurnosti za komercijalnu upotrebu.
Jednostavan kontakt
Senzor je prilagođen osciloskopu putem raspona kompenzacije od 5 do 30 pF. Priloženi set s kukom, IC vrhom, deset prstenova za označavanje, alatom za podešavanje i kabelom za uzemljenje podržava strukturirani rad na ispitnim krugovima.
Ovaj tekst je strojno preveden.

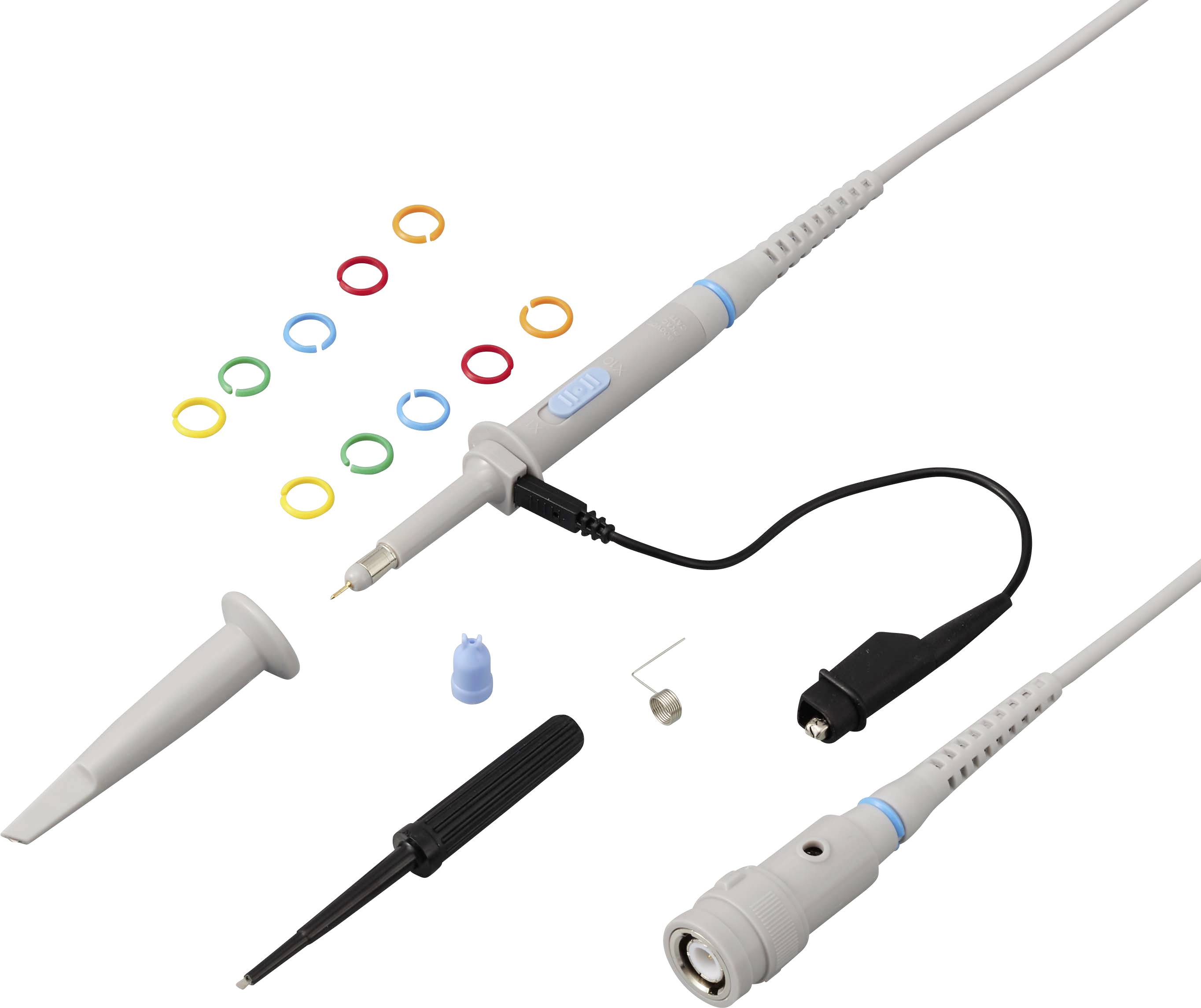

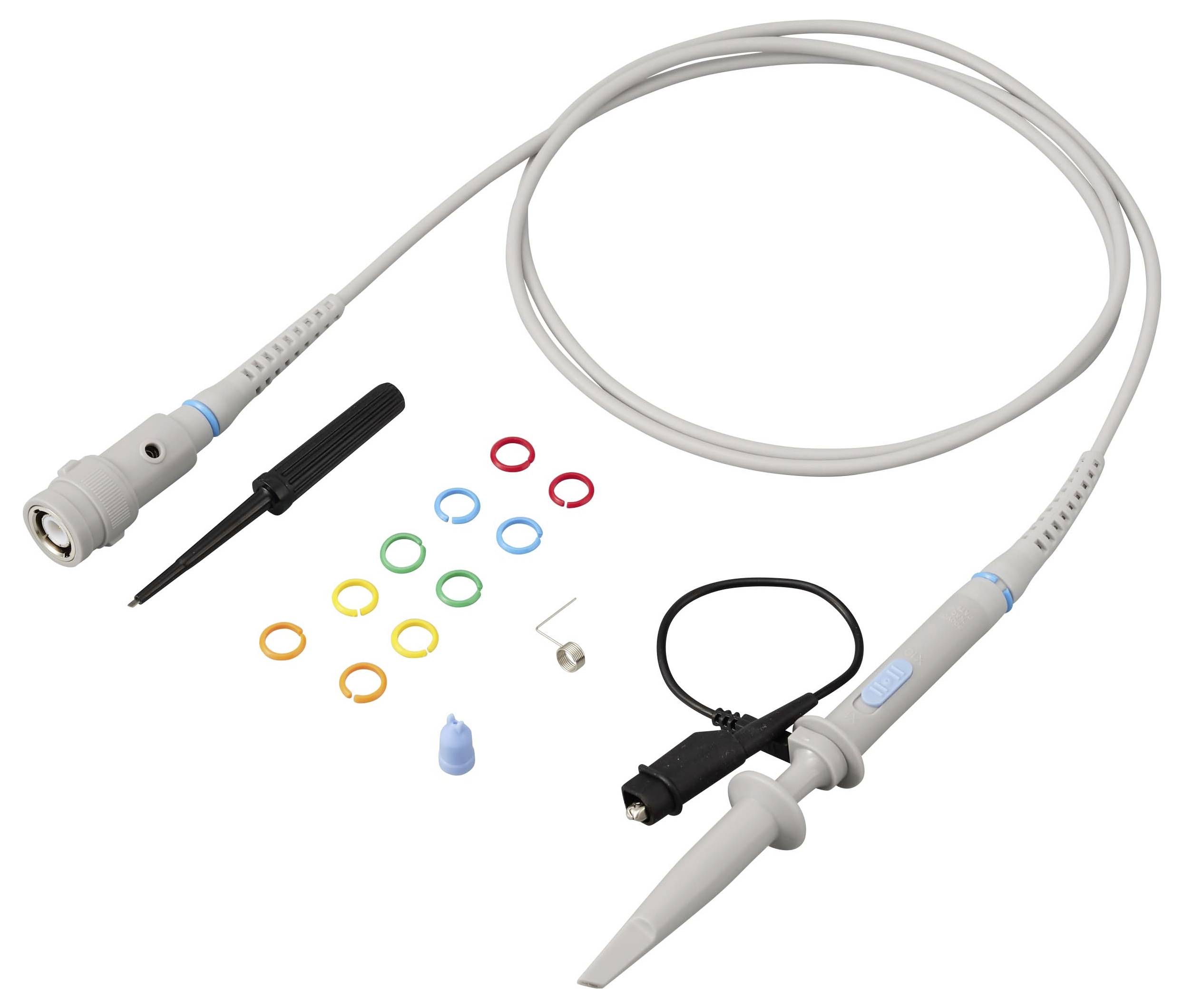

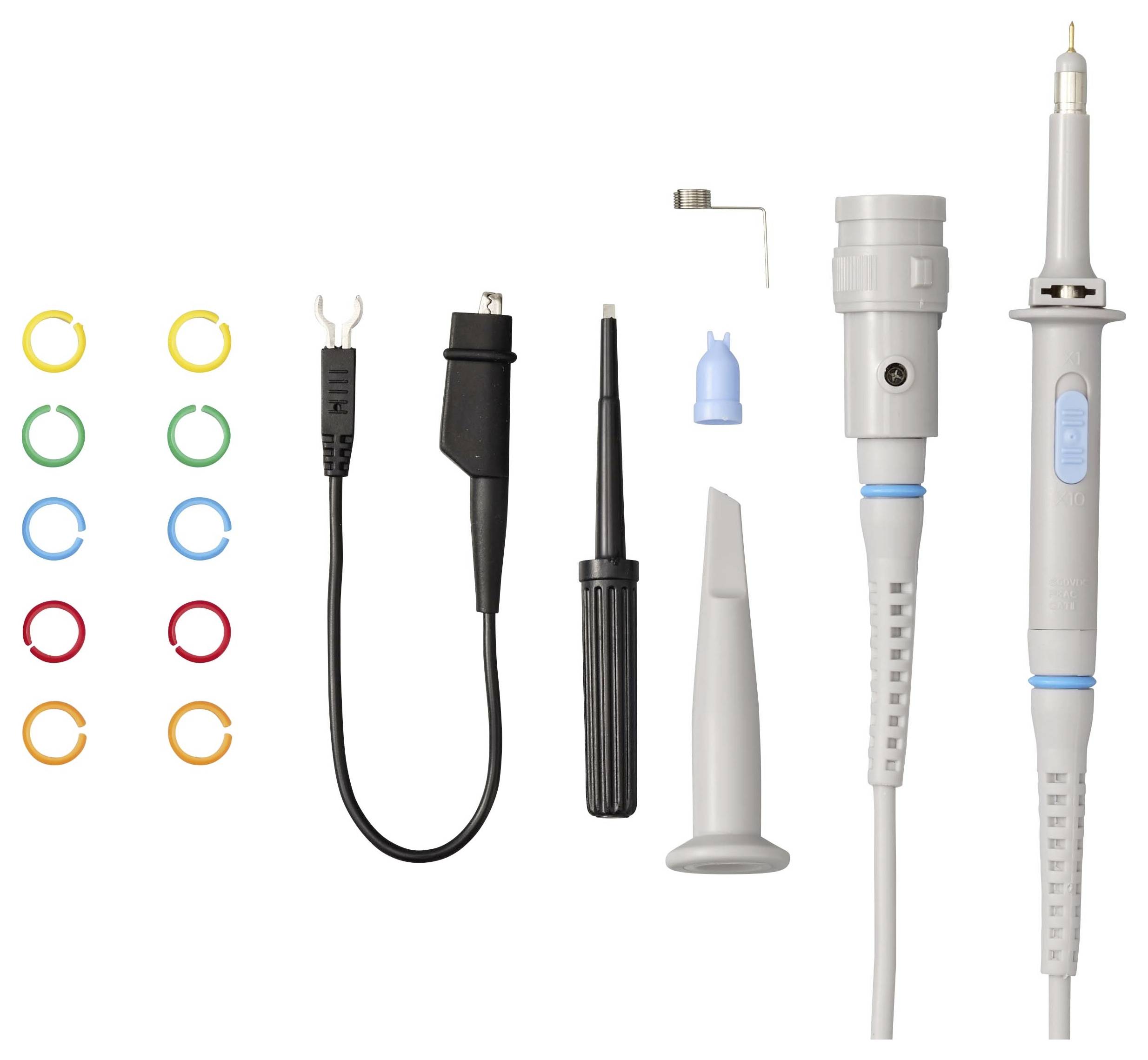

Isporuka uključuje
- Glava sonde, kukasti vrh i kabel za uzemljenje s krokodil štipaljkom
- opruga za uzemljenje
- 10 prstenova za označavanje
- IC vrh
- Alat za podešavanje sonde
