Viessmann Modelltechnik 5229 multiplekser gotovi modul
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji

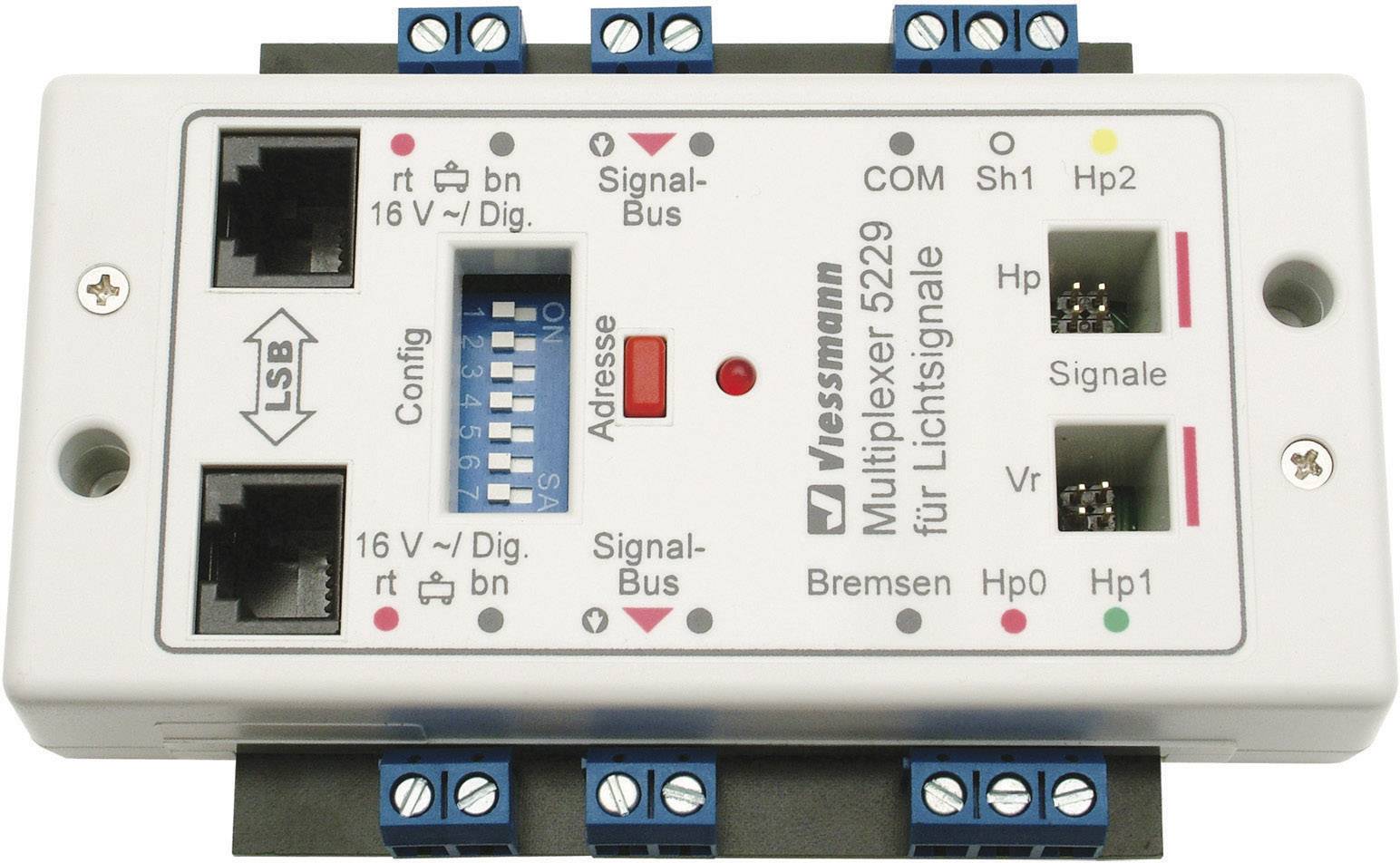

Viessmann Modelltechnik 5229 multiplekser gotovi modul
Tehnički podaci
- Veličina modela
h0
- Vrsta proizvoda
multiplekser
- Izvedba modela (željeznica)
gotovi modul
- Radni napon
16 V
- Starosna skupina
iznad 15 godina
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 519602 Viessmann Modelltechnik 5229 multiplekser gotovi modul
Opis
Upravljački modul s integriranim digitalnim dekoderom (Märklin-Motorola, NMRA-DCC) za dva Viessmannova signala s multipleks tehnologijom, na pr. B. Ks signali (404x) i standardni svjetlosni signali (4720 - 4730). Modul automatski prepoznaje povezane signale.
Ima Viessmann Signalbus, Viessmann SpeedBus i njime se može upravljati putem upravljačkih ploča s gumbima 5545, 5546 i 5547, putem kontakata na tračnicama i digitalnih naredbi za prebacivanje. Viessmann SpeedBus omogućuje praktično povezivanje s Commanderom uz automatsku registraciju.
Modul 5229 opremljen je i podesiv u istoj mjeri kao i modul 5224. S priključnim relejem za upravljanje vlakom 5228, modul može automatski zaustaviti vlakove. To se može postići isključenjem vučne struje prije signala ili, kod digitalnih sustava, još prototipski prebacivanjem na kočni modul 5232 (za Märklin-Motorola) ili generator kočnica (za NMRA-DCC) Logika u signalnom modulu osigurava da crveni gumb uvijek pobjeđuje kad se istovremeno pritisne nekoliko tipki.
Signalna veza se vrši putem jednog utikača.
Lagana promjena svjetla između signalnih slika. Gumb za podešavanje adrese i DIP prekidač za konfiguraciju, LED za prikaz statusa.
Ovaj tekst je strojno preveden.
