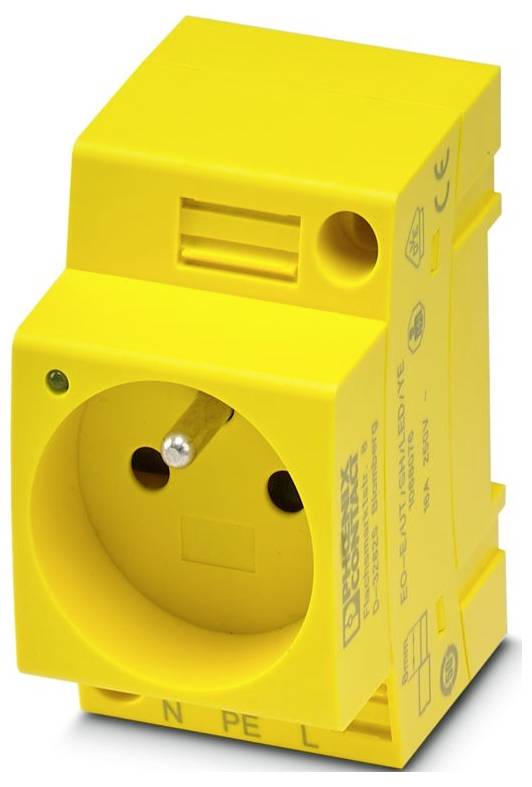

utičnica Phoenix Contact EO-E/UT/SH/LED/YE žuta (D x Š x V) 59.2 x 45 x 75 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
14 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 5 St.)
Ukupno (15,60 € / komad)
77,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment zatezanja: 0,5 ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,25 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12 (pretvoreno u IEC)
- Širina: 45 mm
- Visina: 75 mm
- Dubina: 59,2 mm
- Boja: žuta (RAL 1018)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (rad): -5 °C ... 40 °C (prema IEC 60884-1, prosječna vrijednost tijekom 24 sata ne prelazi +35 °C)
- Temperatura okoline (skladištenje/transport): -25 °C ... 60 °C (kratkotrajno, ne dulje od 24 sata, od -60 °C do +70 °C)
- Standardi/propisi: NF C61-314; IEC 60884-1
- Napomena: Navedena nazivna struja ne odnosi se na varijante osigurača. U ovim uređajima, struja je određena ugrađenim osiguračem.
- Vrsta montaže: za montažu na montažnu šinu u servisnom sučelju ili izravnu montažu
- Izolacijski materijal: PA
- Duljina skidanja izolacije: 8 mm
- Nazivni napon: 250 V AC (50 Hz)
- Općenito: Općenito
- Specifikacija ispitivanja: DIN EN 50155 (VDE 0115-200):2022-06
- Rezultat: Ispit položen
- Upotreba statičkog izolacijskog materijala na niskim temperaturama: -60 °C
- Temperaturni indeks izolacijskog materijala (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R22: HL 1 - HL 3
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R23: HL 1 - HL 3
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R24: HL 1 - HL 3
- Standardi: Standardi
- Relativni temperaturni indeks izolacijskog materijala (električni, UL 746 B): 130 °C
- Nazivna struja 16 A
- Frekvencija: f1 = 5 Hz do f2 = 250 Hz
- Dopuštena vlažnost (skladištenje/transport): 30% ... 70%
- Oscilacijski/širokopojasni šum: Oscilacijski/širokopojasni šum
- Spektar: Ispitivanje životnog vijeka kategorije 2, montirano na podvozje
- Razina ASD-a: 6,12 (m/s²)²/Hz
- Ubrzanje: 30g
- Trajanje ispitivanja po osovini: 5 sati
- Smjerovi ispitivanja: osi X, Y i Z (pozitivna i negativna)
- Šoken: Šoken
- Udarni valni oblik: polusinusni
- Trajanje udara: 18 ms
- Broj amortizera po smjeru: 3
- Indikator statusa: da
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R26: HL 1 - HL 3
- Pozivni broj države: Francuska
- Lehrdorn: A3;B3
- Presjek fleksibilnog vodiča [AWG]: 24 ... 14 (pretvoreno u IEC)
- Presjek fleksibilnog vodiča (ferula bez plastične čahure): 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča (ferula s plastičnom čahurom): 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča (2 vodiča istog presjeka s TWIN završnom ferulom i plastičnom čahurom): 0,2 mm² ... 4 mm²
- Dubina na NS 35/7,5: 60 mm
- Dubina na NS 35/15: 67,5 mm
- Promjer rupe: 4,4 mm
- Materijal kontakta: CuZn38
- Vrsta konektora: Prednja strana konektora tipa E
- Boja
žuta
- Visina
75 mm
- Dužina
59.2 mm
- Širina
45 mm
IP20
- Vrsta priključenja
vijčana veza
- Materijal
PA
- Određene značajke letve s utičnicama
dječja zaštita
- Dubina ugradnje
59.2 mm
- Vrsta montaže
montažna šina (DIN šina)
fiksna montaža
- Poprečni presjek vodiča (maks.)
4 mm²
- Poprečni presjek vodiča (min.)
0.2 mm²
- Nazivna struja
16 A
- Nazivni napon
250 V/AC
- Razred zaštite
IP20
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562583 utičnica Phoenix Contact EO-E/UT/SH/LED/YE žuta (D x Š x V) 59.2 x 45 x 75 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3562583 utičnica Phoenix Contact EO-E/UT/SH/LED/YE žuta (D x Š x V) 59.2 x 45 x 75 mm
Opis
Utičnica s poboljšanom zaštitom od dodira/zatvaračom, indikatorska lampica, konektor tipa E, vijčani priključak, žuta, nazivni napon: 250 V AC (50 Hz), nazivna struja: 16 A, za montažu na DIN šinu u servisnom sučelju ili izravnu montažu, standardi/propisi: NF C61-314, IEC 60884-1, kod zemlje: Francuska
