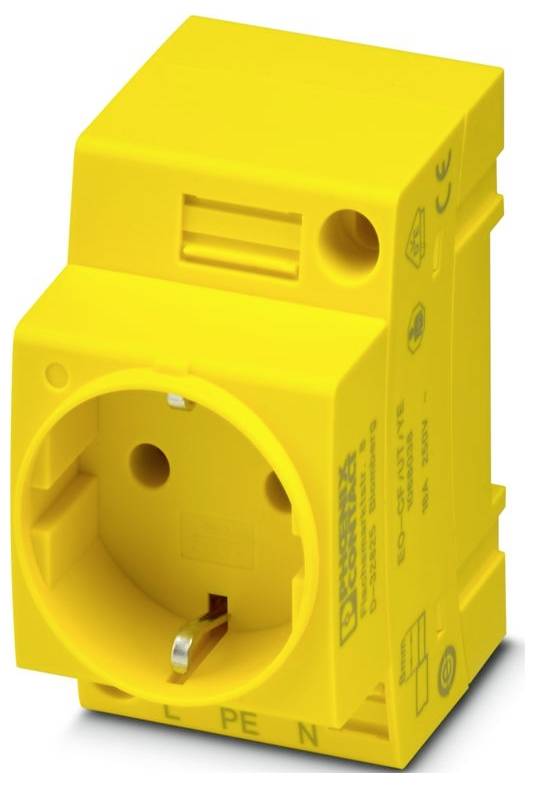

utičnica Phoenix Contact EO-CF/UT/YE žuta 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utičnica
Snaga
1.8 W
Vrsta zaštite
IP20
Tip
EO-CF/UT/YE
Boja
žuta
Tehnički list (PDF)
44 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 5 St.)
Ukupno (10,80 € / komad)
53,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment zatezanja: 0,5 ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,25 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12 (pretvoreno u IEC)
- Širina: 45 mm
- Visina: 75 mm
- Dubina: 62,1 mm
- Boja: žuta (RAL 1018)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -45 °C ... 70 °C (maks. raspon radne temperature uključujući samozagrijavanje, vidi krivulju smanjenja snage)
- Temperatura okoline (skladištenje/transport): -45 °C ... 70 °C
- Norme/Propisi: VDE 0620-1
- Vrsta montaže: za montažu na montažnu šinu u servisnom sučelju ili izravnu montažu
- Izolacijski materijal: PA
- Duljina skidanja izolacije: 8 mm
- Nazivni napon: 250 V AC (50 Hz)
- Napomena o radu: Ova utičnica nije namijenjena za primjene s visokim opterećenjem (HL) kao što su punjači za električna vozila i veliki podni grijači.
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,8 W
- Specifikacija ispitivanja: DIN EN 50155 (VDE 0115-200):2022-06
- Rezultat: Ispit položen
- Upotreba statičkog izolacijskog materijala na niskim temperaturama: -60 °C
- Temperaturni indeks izolacijskog materijala (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R22: HL 1 - HL 3
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R23: HL 1 - HL 3
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R24: HL 1 - HL 3
- Standardi: Standardi
- Relativni temperaturni indeks izolacijskog materijala (električni, UL 746 B): 130 °C
- Nazivna struja 16 A
- Frekvencija: f1 = 5 Hz do f2 = 250 Hz
- Dopuštena vlažnost (skladištenje/transport): 30% ... 70%
- Oscilacijski/širokopojasni šum: Oscilacijski/širokopojasni šum
- Spektar: Ispitivanje životnog vijeka kategorije 2, montirano na podvozje
- Razina ASD-a: 6,12 (m/s²)²/Hz
- Ubrzanje: 30g
- Trajanje ispitivanja po osovini: 5 sati
- Smjerovi ispitivanja: osi X, Y i Z (pozitivna i negativna)
- Šoken: Šoken
- Udarni valni oblik: polusinusni
- Trajanje udara: 18 ms
- Broj amortizera po smjeru: 3
- Indikator statusa: ne
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R26: HL 1 - HL 3
- Kalorimetrijsko odvođenje topline NFPA 130 (ASTM E 1354): 28 MJ/kg
- Zapaljivost površine NFPA 130 (ASTM E 162): prošao
- Specifična optička gustoća dimnih plinova NFPA 130 (ASTM E 662): prošla
- Test toksičnosti dima NFPA 130 (SMP 800C): prošao
- Pozivni broj države: Njemačka
- Lehrdorn: A3;B3
- Presjek fleksibilnog vodiča [AWG]: 24 ... 14 (pretvoreno u IEC)
- Presjek fleksibilnog vodiča (ferula bez plastične čahure): 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča (ferula s plastičnom čahurom): 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča (2 vodiča istog presjeka s TWIN završnom ferulom i plastičnom čahurom): 0,2 mm² ... 4 mm²
- Dubina na NS 35/7,5: 63 mm
- Dubina na NS 35/15: 70,5 mm
- Promjer rupe: 4,4 mm
- Materijal kontakta: CuZn38
- Vrsta konektora: CF konektor s prednje strane
- Vrsta proizvoda
utičnica
- Tip
EO-CF/UT/YE
1.8 W
- Boja
žuta
- Materijal
PA
IP20
- Razred zaštite
IP20
- Dužina
62.1 mm
- Širina
45 mm
- Visina
75 mm
- dim.
(D x Š x V) 62.1 x 45 x 75 mm
- Vrsta priključenja
vijčana veza
- Nazivni napon
250 V/AC
- Nazivna struja
16 A
- Poprečni presjek vodiča (maks.)
4 mm²
- Poprečni presjek vodiča (min.)
0.2 mm²
- Vrsta montaže
montažna šina (DIN šina)
fiksna montaža
- Dubina ugradnje
62.1 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562466 utičnica Phoenix Contact EO-CF/UT/YE žuta 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3562466 utičnica Phoenix Contact EO-CF/UT/YE žuta 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
Opis
Utičnica, tip utikača CF, vrsta priključka: vijčani priključak, boja: žuta, nazivni napon: 250 V AC (50 Hz), nazivna struja: 16 A, za montažu na DIN šinu u servisnom sučelju ili izravnu montažu, standardi/propisi: VDE 0620-1, kod zemlje: Njemačka
