uređaj za spajanje optičkih vlakana NP-CFS100 NetPeppers CFS100
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (4.585,00 € / komad)
4.585,00 €
sa PDV-om
Istaknuti proizvodi i detalji

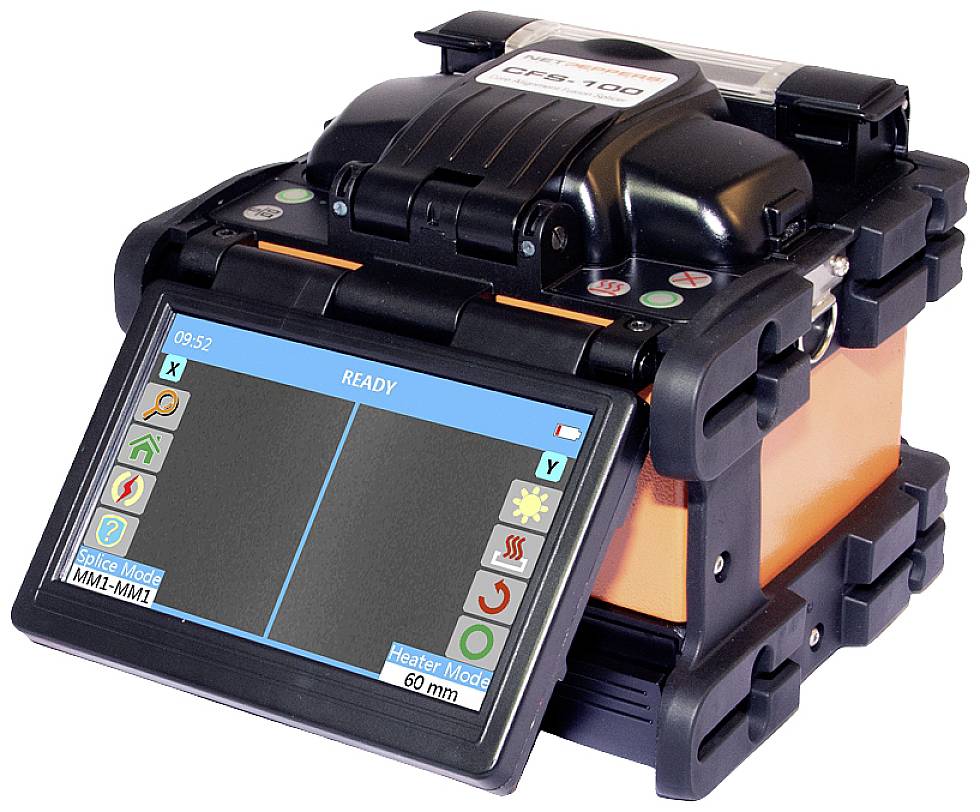

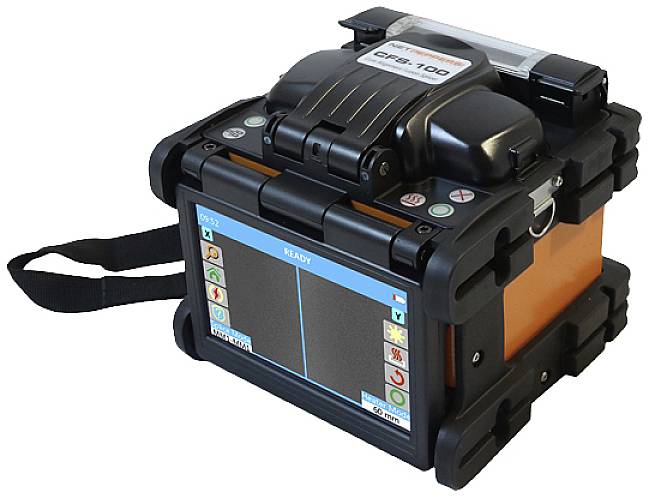

uređaj za spajanje optičkih vlakana NetPeppers CFS100
- Spaja sve konvencionalne vrste optičkih vlakana kao što su multimodna, singlemode vlakna, pigtails, patch kabeli ili SOC
- 3-osni sustav automatskog poravnanja s centriranjem jezgre
- Automatsko otkrivanje vrste umetnutog vlakna i neovisna konfiguracija svih važnih parametara
- Detekcija stanja vlakana prije spajanja s detekcijom aksijalnog neusklađenosti, otkrivanjem kuta loma vlakana i provjerom oblika
- Brzo vrijeme spajanja u prosjeku ispod 9 sekundi i vrijeme zagrijavanja pećnice manje od 25 sekundi
- Vizualna procjena gotovog spoja na temelju procjene oblika i gubitka

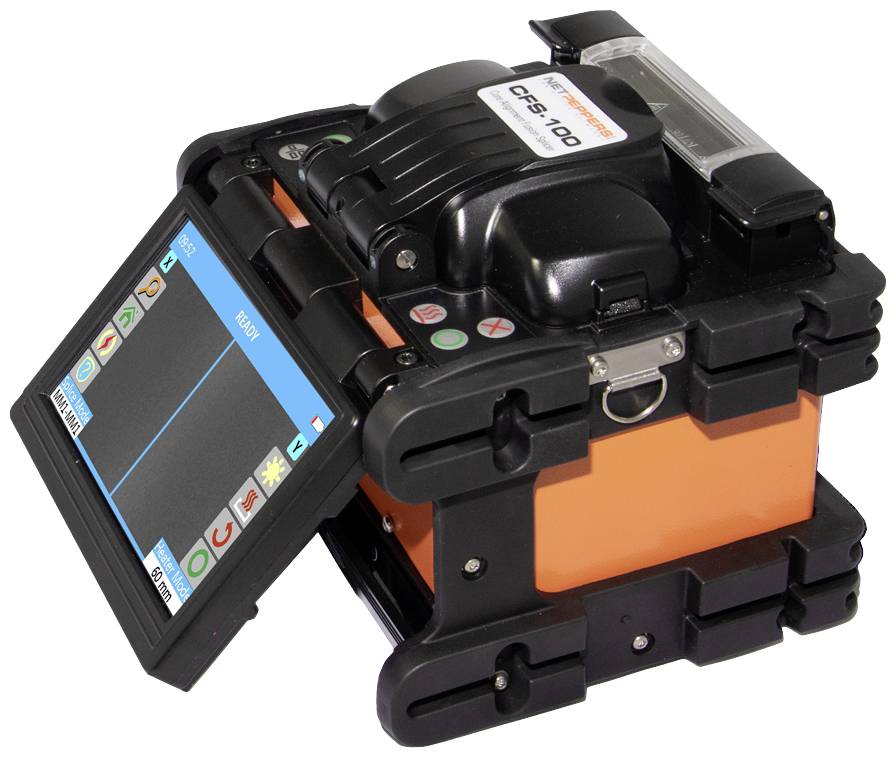

- Sklopivi zaslon za praktično upravljanje uređajem iz dva radna položaja
- Stezna pećnica za rukave za zaštitu spojeva do 60 mm
- Automatsko podešavanje luka, kompenzacija temperature i tlaka zraka
- LED osvjetljenje područja spajanja, mogućnost priključka vanjskog radnog svjetla
Tehnički podaci
- Vrsta proizvoda
uređaj za spajanje optičkih vlakana
- Prikaz
LCD
- Način spajanja
automatski
ručno
- Operacije spajanja po elektrodi
5000
- dim.
(D x Š x V) 147 x 138 x 135 mm
- Težina
1.850 g
25 s
- Posebne značajke
uklj. zaslon osjetljiv na dodir
- Širina
138 mm
- Visina
135 mm
- Dužina
147 mm
- Vrijeme spajanja
9 s
- Tip
CFS100
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2533329 uređaj za spajanje optičkih vlakana NP-CFS100 NetPeppers CFS100
Upute za rad i sigurnost
Upute za rad i sigurnost 2533329 uređaj za spajanje optičkih vlakana NP-CFS100 NetPeppers CFS100
Opis

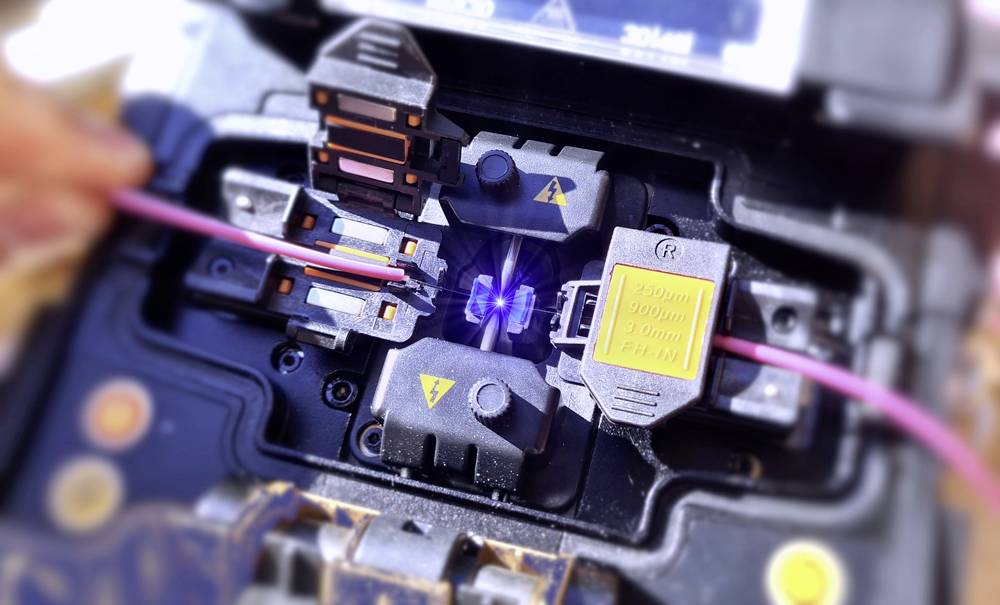

CFS-100 centrirana jezgra, 3-osna kontrolirana fuzijska naprava za spajanje je savršen suputnik za velike i male projekte spajanja. Lagani i fleksibilni precizni spojnik omogućuje spajanje G.651 vlakana sa prigušenjem ispod 0,01 dB i G.652 vlakana ispod 0,02 dB (tipično). Opremljen odvojivim univerzalnim držačima vlakana, SOC držačem i unutarnjim termometrom i barometrom, CFS-100 se može koristiti bilo gdje. Brzo vrijeme pokretanja od pet sekundi i prosječno vrijeme spajanja od devet sekundi, kao i automatska pećnica za grijanje čahure za spajanje toplinski skupljanja ubrzavaju tijek rada i rezultiraju više spajanja po vremenu.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Na djelu najsuvremenija tehnologija spajanja
- Zahvaljujući centriranju jezgre i svojim opsežnim automatskim funkcijama, CFS-100 nije samo vrlo precizan, već je i vrlo jednostavan za korištenje.
- Kompatibilnost koja je bez premca
- Bilo da se radi o višemodnim, singlemodnim vlaknima, pigtailima, spojnim kabelima ili SOC-ovima: CFS-100 spaja sve uobičajene vrste vlakana.
- Tijek rada na mjestu spajanja
- Spajanje ne mora biti neugodno. Postavite svoj prostor za spajanje prema svojim idejama. Zahvaljujući sklopivom zaslonu, uređajem možete upravljati s prednje i stražnje strane.

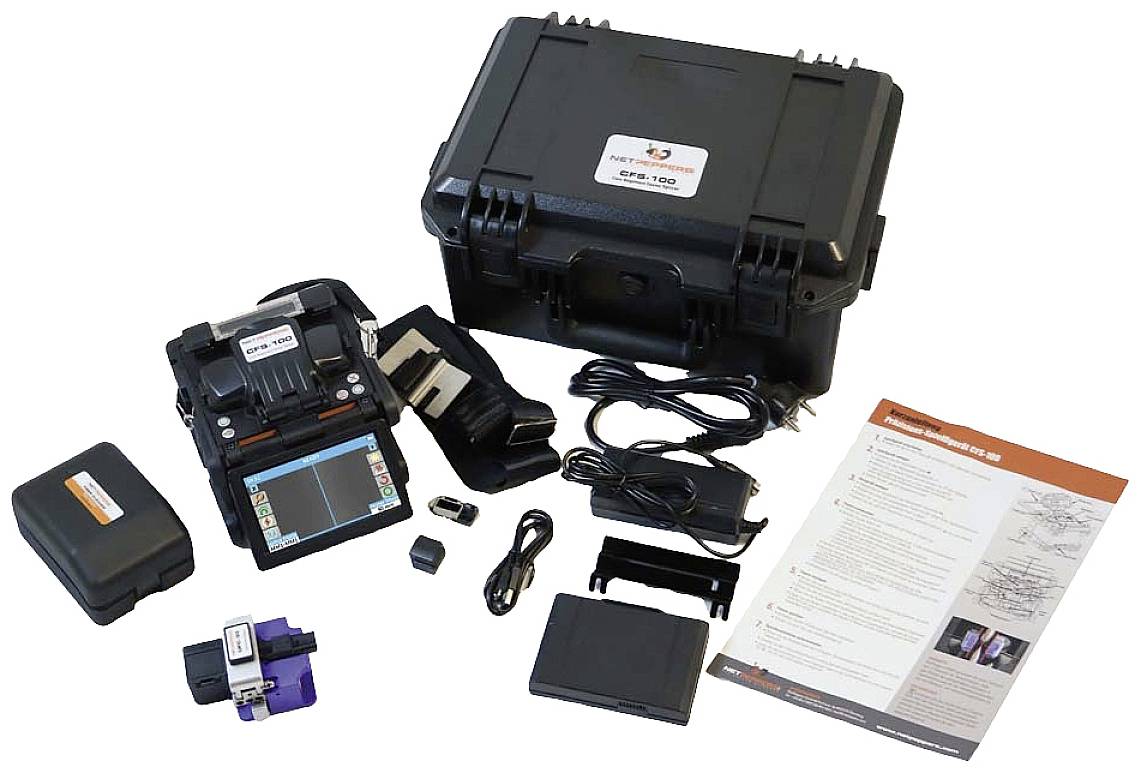

Isporuka uključuje
- CFS-100 uređaj za spajanje
- Par elektroda (predinstalirane)
- Par univerzalnih držača vlakana (4 u 1)
- Držač SOC vlakana
- 1 SOC adapter za skupljajuću pećnicu
- Li-ion baterija
- Cjepač vlakana OFC-30
- Posuda za hlađenje pećnice za skupljanje
- Adapter za napajanje uključujući kabel hladnog uređaja
- 1 mikro USB kabel (za prijenos podataka)

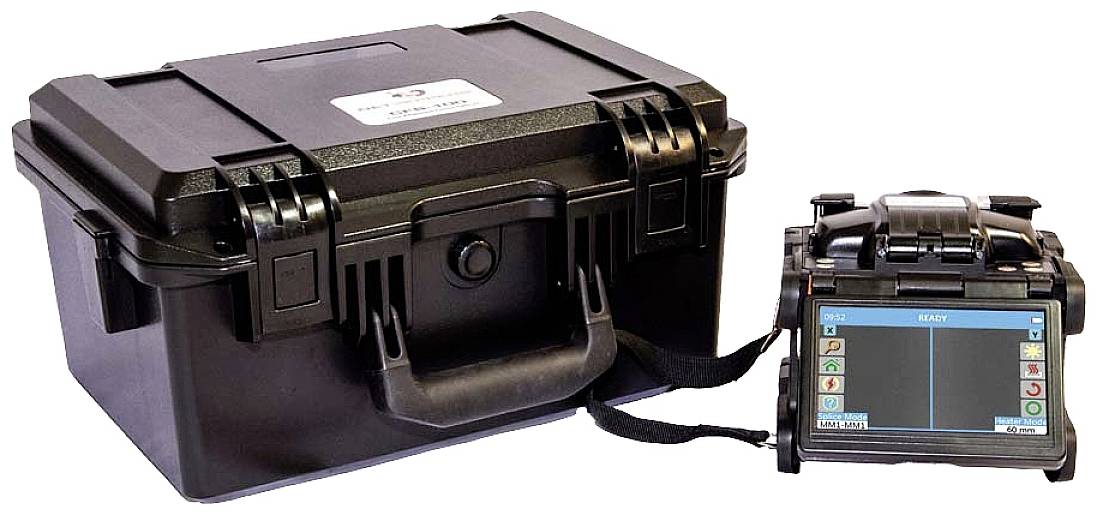

- Tvrd kovčeg
- Tvrdi remen za nošenje
- Kratke upute
- Priručnik
- Certifikat kalibriranja
- Alat za montažu
Napomene
OPREZ! Pri radu sa staklenim vlaknima pridržavajte se općih zaštitnih propisa
