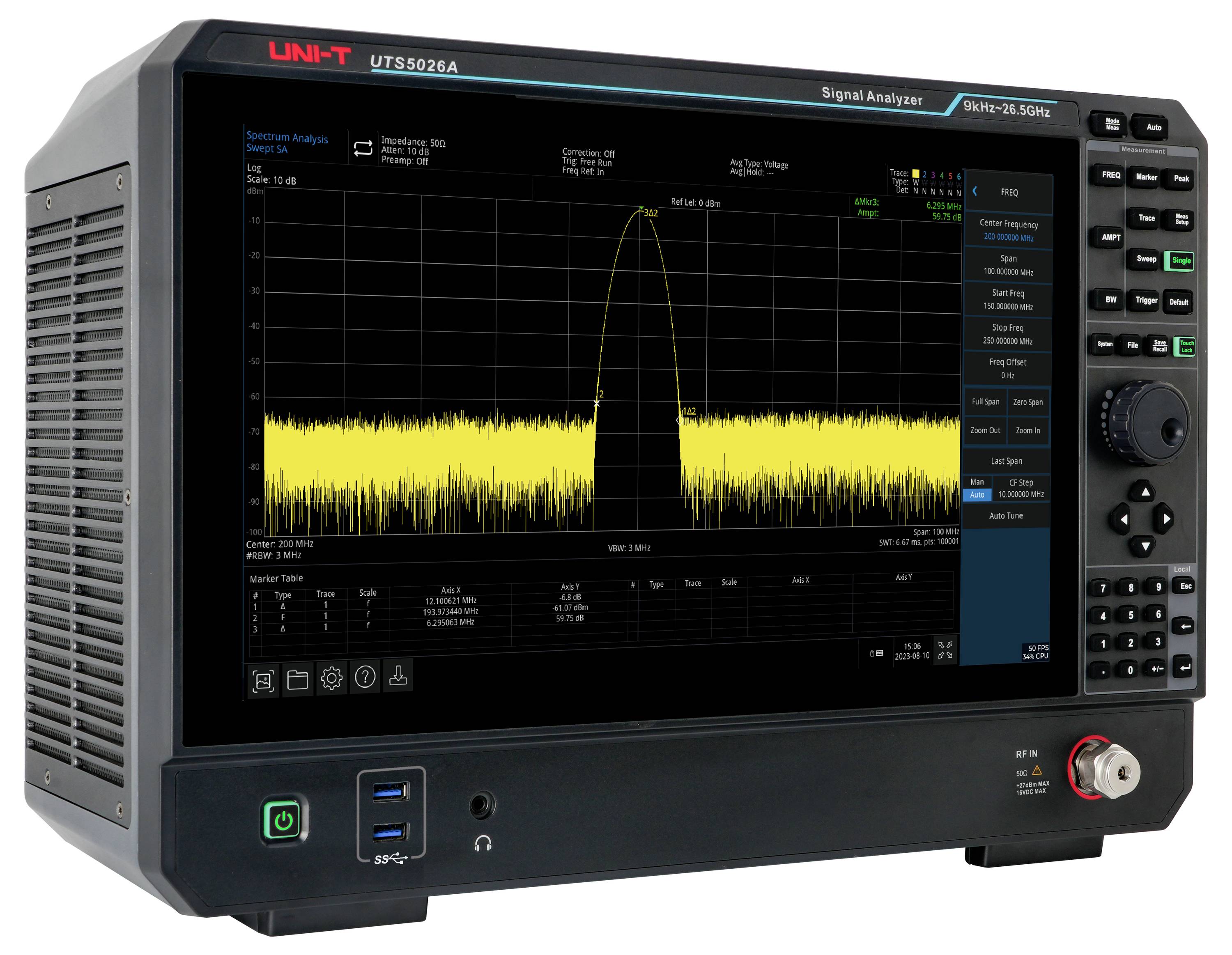

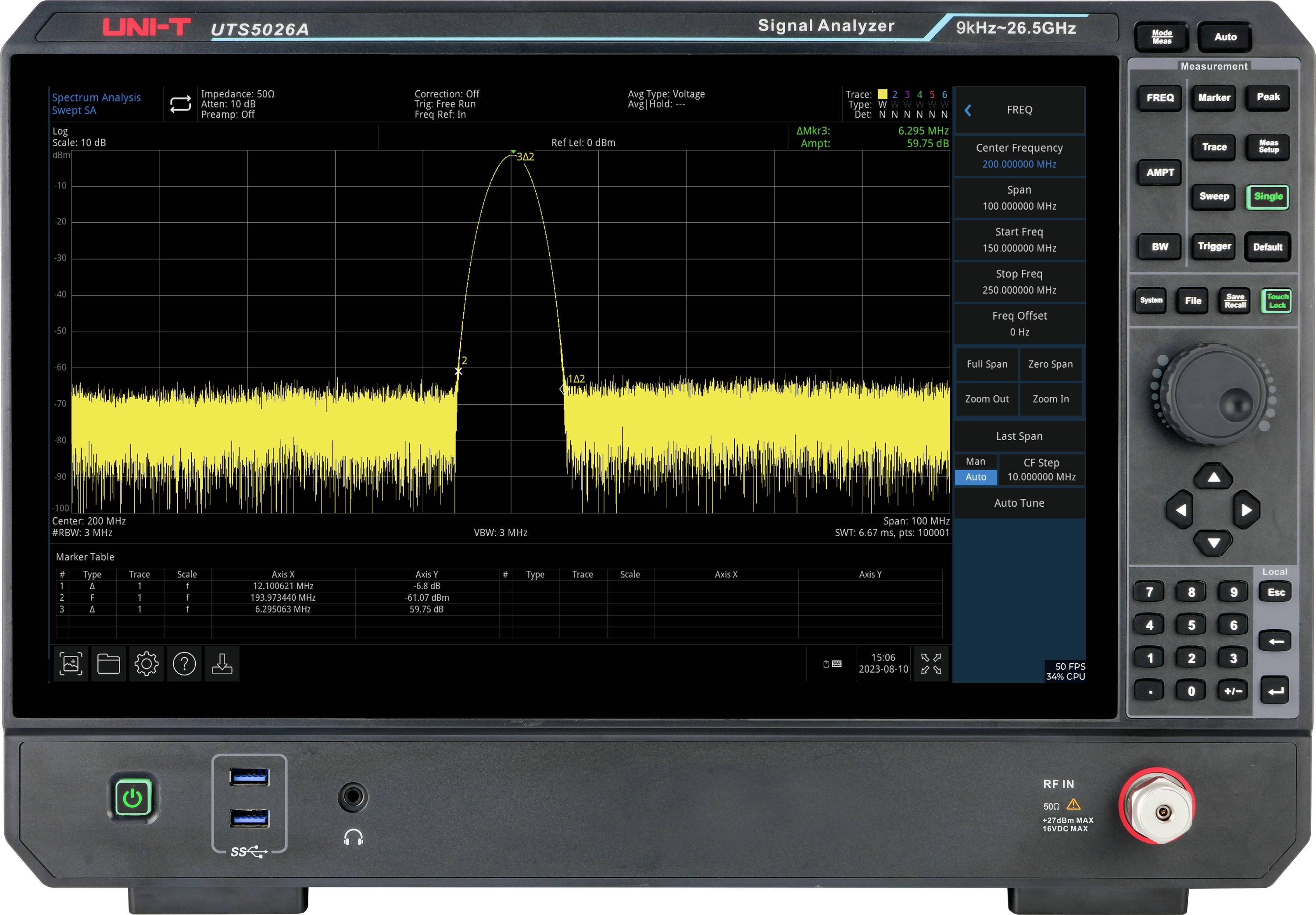

Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (38.999,00 € / komad)
38.999,00 €
plus 30,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
- Frekvencijski raspon: 9 kHz – 26,5 GHz
- DANL: Do -163 dBm (tipično)
- Fazni šum: manje od -107 dBc/Hz pri 10 kHz offsetu (tipično)
- Točke pomicanja: Do 100.001 za visoku rezoluciju
- RBW: 1 Hz – 3 MHz (u koracima od 10%) i fiksne vrijednosti 4, 5, 6, 8 MHz
- Zaslon: 15,6" TFT LCD zaslon osjetljiv na dodir
Tehnički podaci
- Radna temperatura: 0 − 40 °C
- 15,6-inčni Full HD 1920 x 1080 zaslon osjetljiv na dodir
- DANL do -163 dBm
- Točke skeniranja
- Modularna mjerenja (EMI, VSA, LTE/NR itd.)
- Vrsta proizvoda
analizator spektra
- Pojasna širina
9 kHz
26.5 GHz
- Razina uzorkovanja po kanalu
1 MSa/s
- Broj analognih ulaza maks.
1
- Izlazna razina
-170 - 30 dBm
- dim.
(Š x V) 445 mm x 311 mm
- Težina
11 kg
- Širina
445 mm
- Visina
311 mm

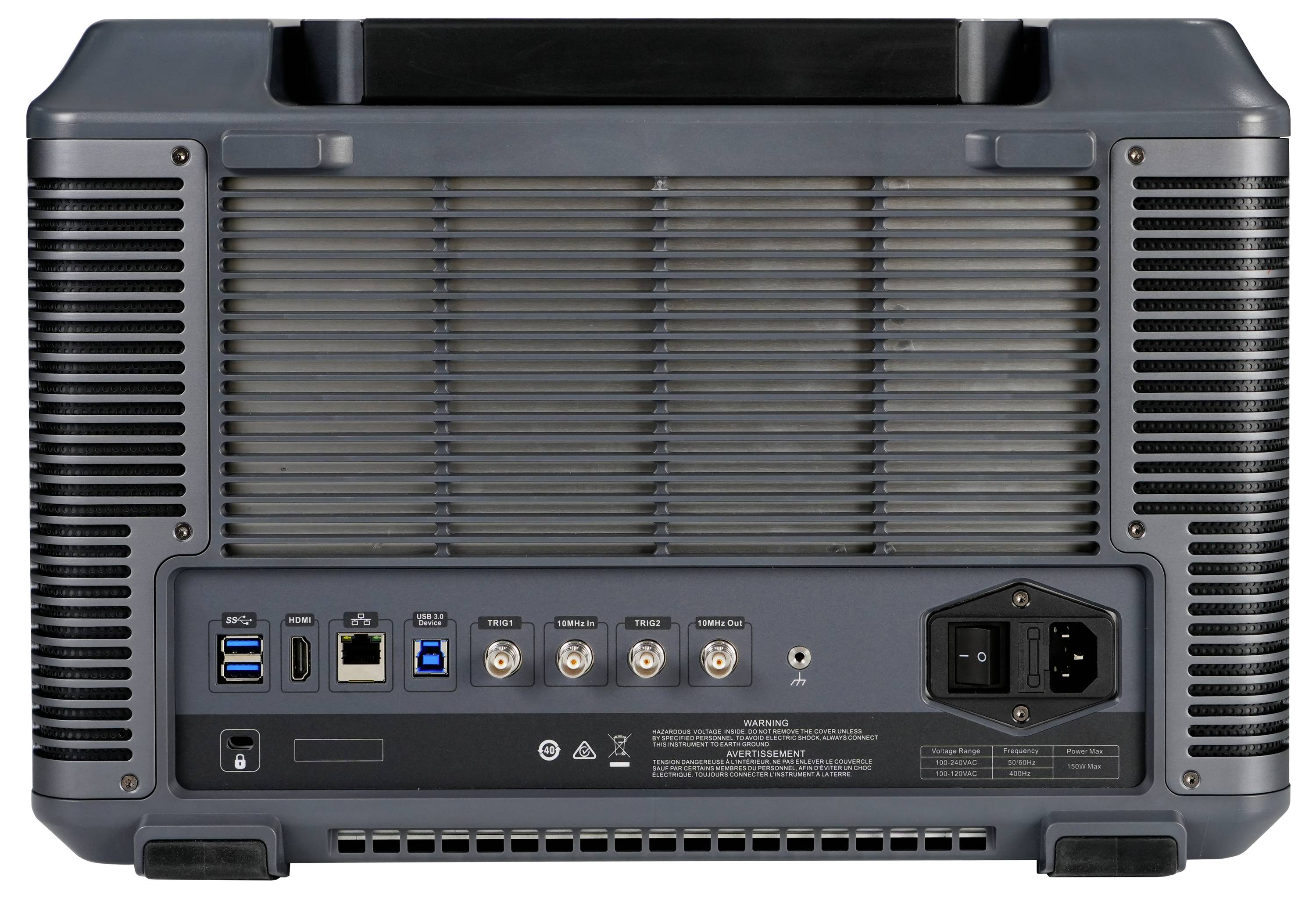

- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
HDMI
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532357 Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
Upute za rad i sigurnost
Upute za rad i sigurnost 3532357 Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
Upute za rad i sigurnost 3532357 Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
Upute za rad i sigurnost 3532357 Uni-T UTS5026A analizator spektra 9 kHz, 26.5 GHz
Opis
UNI-T UTS5026A serija je snažan analizator signala s frekvencijskim rasponom od 9 kHz do 26,5 GHz. Idealno je prikladan kao središnji mjerni uređaj za izgradnju automatiziranih sustava za ispitivanje i istovremeno zadovoljava različite zahtjeve ispitivanja i primjene u područjima kao što su istraživanje i razvoj, ispitivanje u proizvodnji te obrazovanje i osposobljavanje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Operativni sustav: Kompatibilan sa sustavom Windows 10 ili novijim
- Frekvencijski raspon: 9 kHz – 26,5 GHz
- DANL: Do -163 dBm (tipično)
- Fazni šum: Do -107 dBc/Hz @ 1 GHz, 10 kHz offset
- Bodovi po zamahu: Do 100.001 boda po zamahu
- RBW: Minimalna rezolucija od 1 Hz
- Test prolaza/pada: Automatska usporedba tolerancija s provjerom graničnih vrijednosti
- Višekanalni prikaz: Istovremeni prikaz do 6 mjernih krivulja
- Brzo mjerenje: Proširene funkcije mjerenja s jednom tipkom (opcionalno)
- Prethodno mjerenje EMI-ja: Integrirana prethodna analiza EMC-a za usklađenost (opcionalno)
- Analogna demodulacija: AM/FM/PM funkcije analize (opcionalno)
- Digitalna demodulacija: Podrška za digitalne standarde (opcionalno)
- Zaslon: 15,6-inčni TFT-LCD s rezolucijom 1920 × 1080
- Višestruka sučelja: Podrška za tipkovnicu, miš, uređaje za pohranu, spajanje na računalo, daljinsko upravljanje, web upravljanje, sinkronizaciju uređaja, funkcije nadzora i zvučne alarme
Isporuka uključuje
- 1x UTS5026A (analizator signala, 9 kHz - 26,5 GHz)
- 1x kabel za napajanje
- 1x USB 3.0 podatkovni kabel, 1 m, USB AB
- 1x Prednji pokrov
- 1x 2,92 adapter, ženski konektor s obje strane
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1x Vodič za brzi početak (engleski)
Napomene
Softverske opcije
UTS5000A-P26 – Predpojačalo za 26,5 GHz.
UTS5000A-AMK – Proširene mjerne funkcije za seriju UTS5000A.
UTS5000A-AMA – Mjerenje analogne demodulacije za seriju UTS5000A.
UTS5000A-EMI – EMI analiza za seriju UTS5000A.
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
