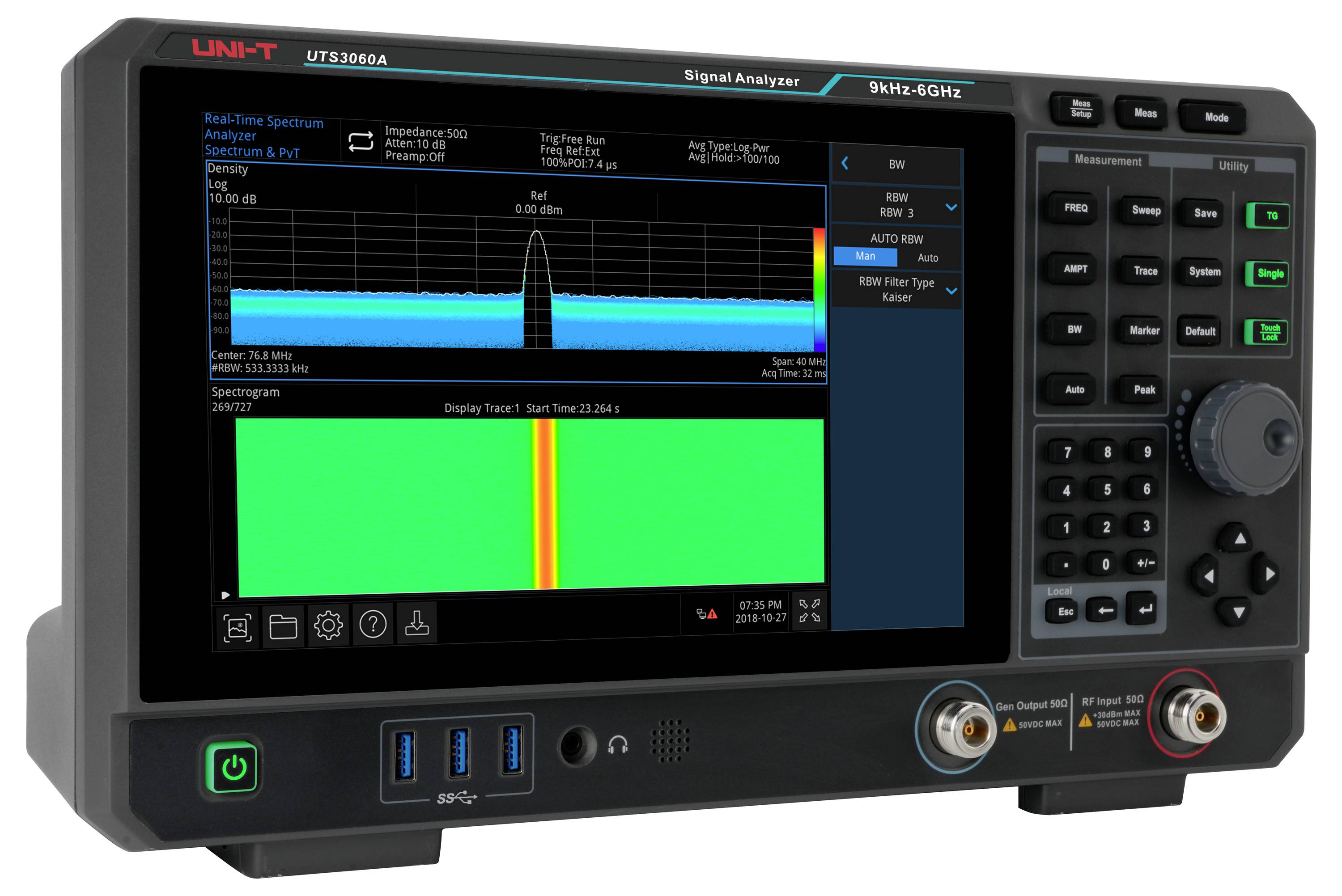

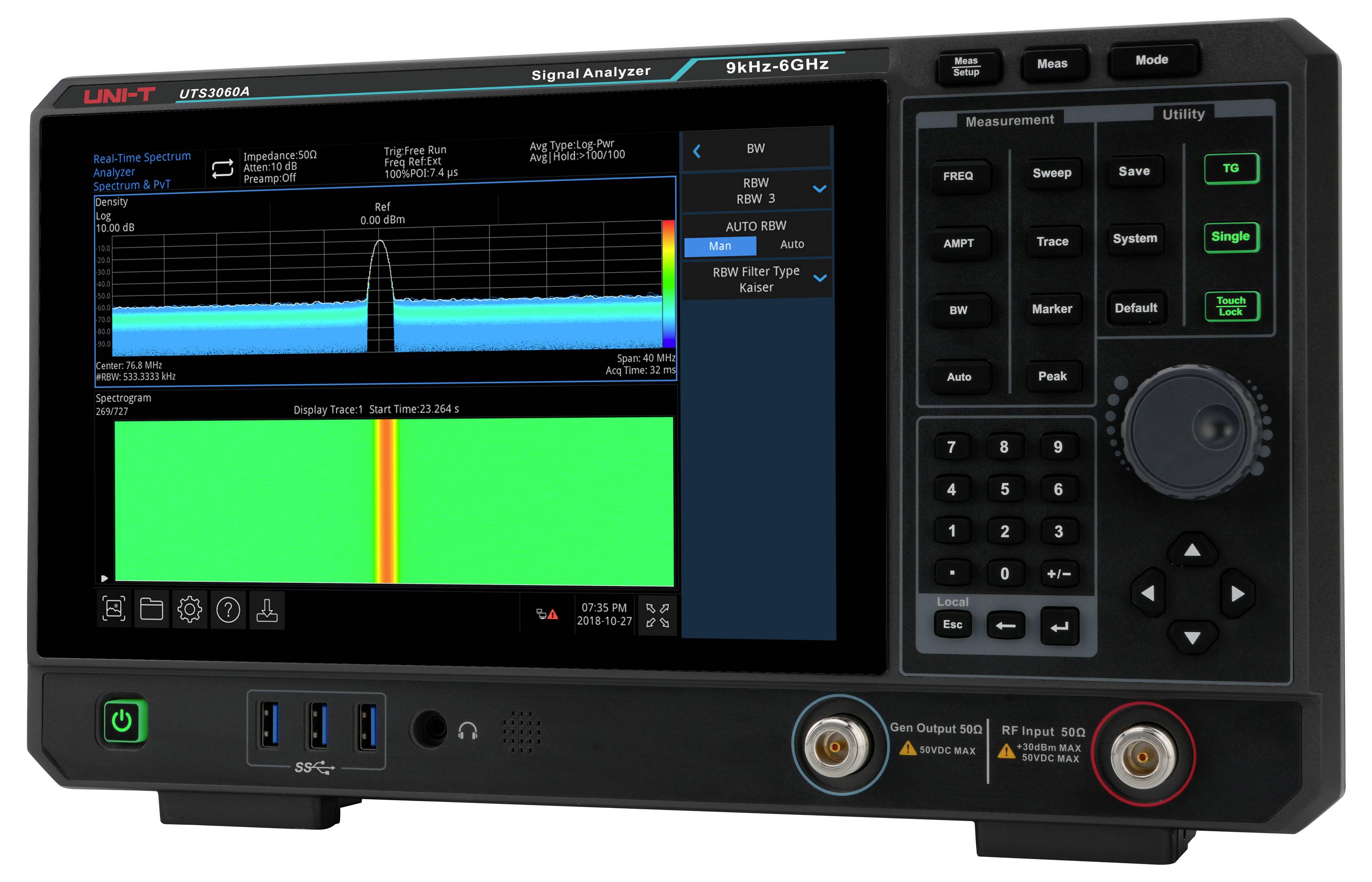

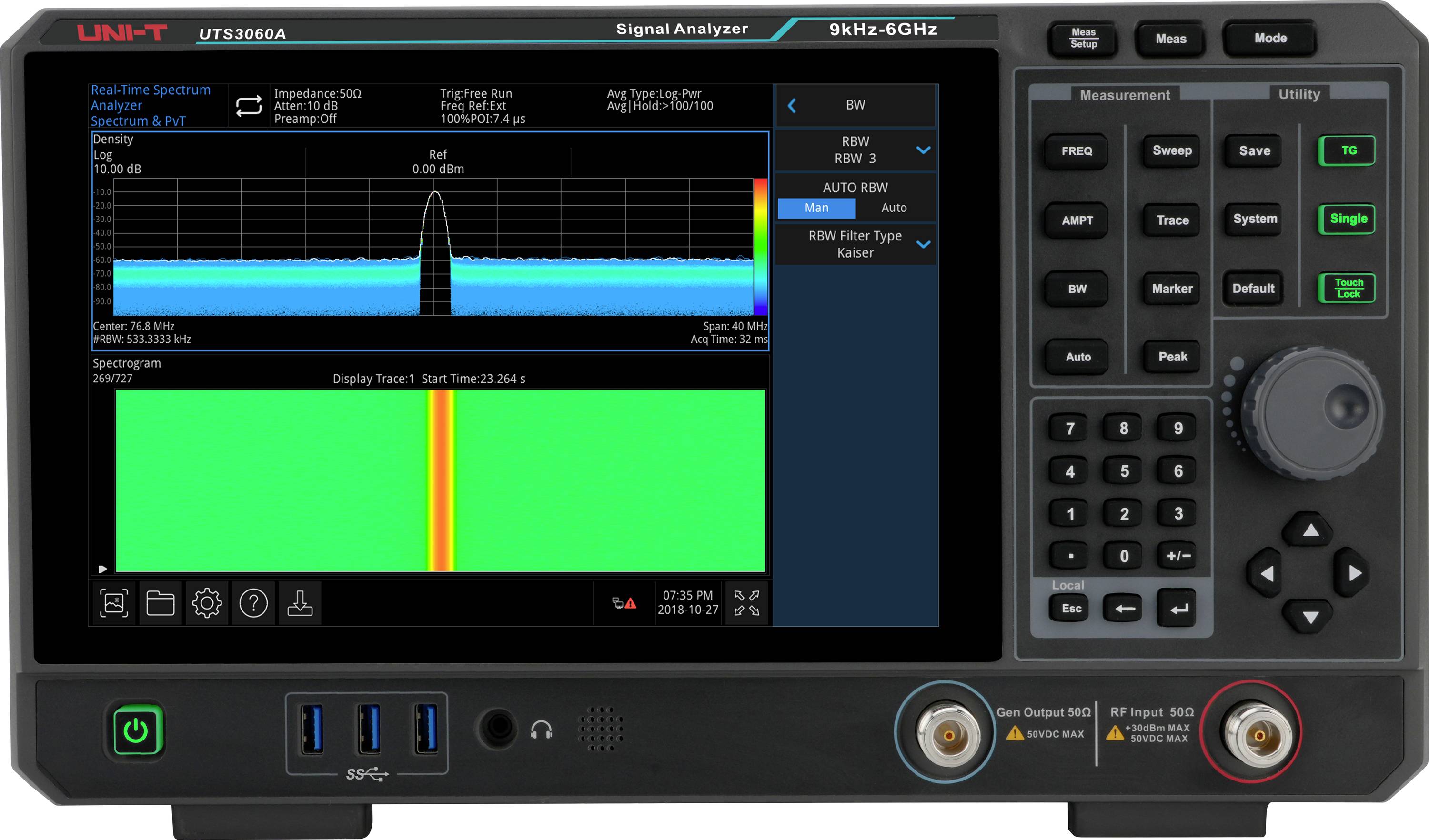

Uni-T UTS3060A analizator spektra 6 GHz
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (10.259,00 € / komad)
10.259,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTS3060A analizator spektra 6 GHz
- Frekvencijski raspon: 9 kHz – 6,0 GHz
- RBW: 1 Hz – 10 MHz
- Fazni šum: –100 dBc/Hz @ 10 kHz
- DANL (Prosječna razina buke): -165 dBm
- Generator praćenja: Standardni
- Zaslon: 10,1-inčni TFT LCD (zaslon osjetljiv na dodir)
- Propusnost analize: 40 MHz (opcionalno)
Tehnički podaci
- 6 traka
- Vrsta proizvoda
analizator spektra
- Pojasna širina
6 GHz
- Razina uzorkovanja po kanalu
51.2 MSa/s
- Broj analognih ulaza maks.
1
- Ulazi
RF ulaz
- dim.
(Š x V) 378 mm x 218 mm
- Težina
4.96 kg
- Broj digitalnih ulaza maks.
1
- Širina
378 mm
- Visina
218 mm

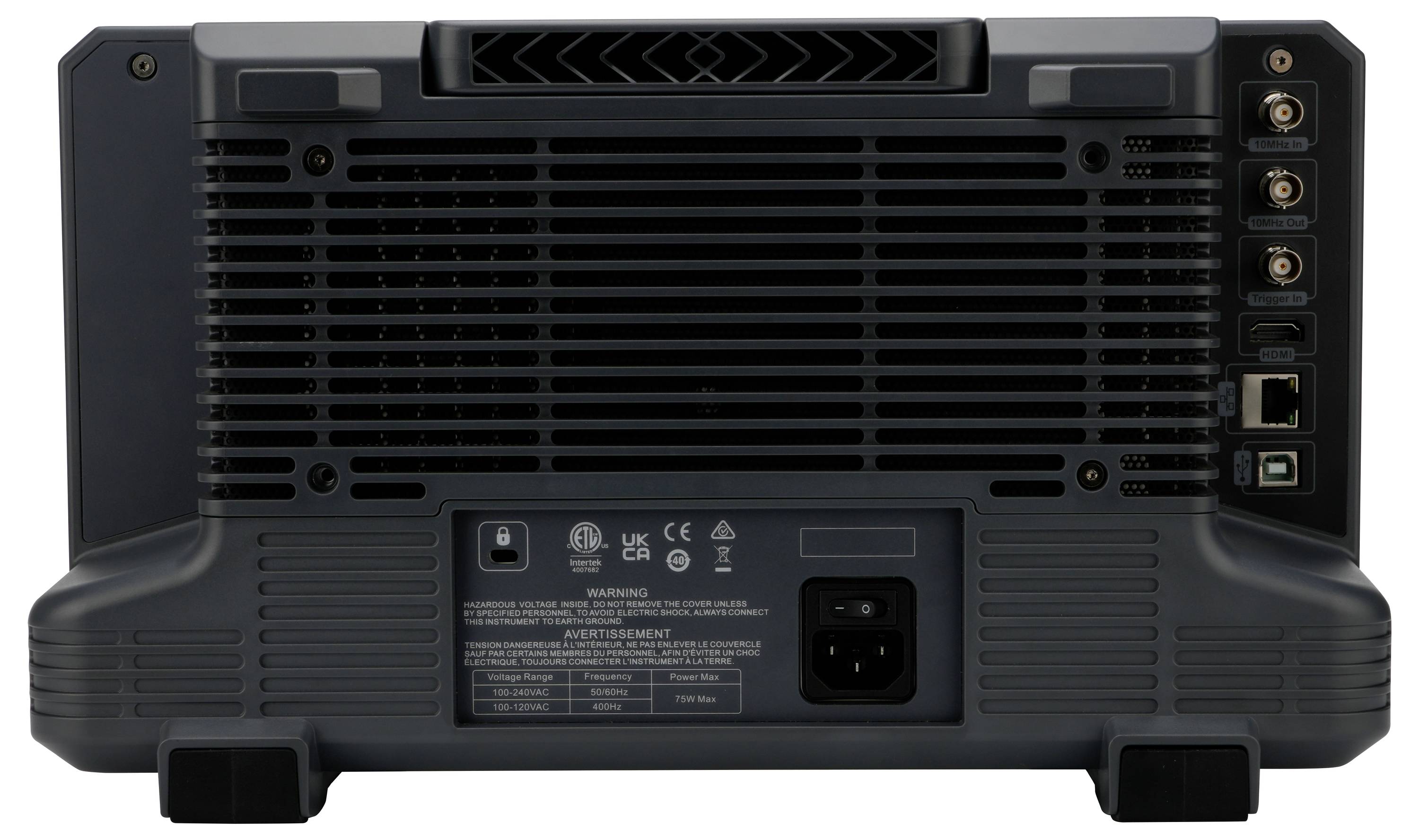

- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
HDMI
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532364 Uni-T UTS3060A analizator spektra 6 GHz
Upute za rad i sigurnost
Upute za rad i sigurnost 3532364 Uni-T UTS3060A analizator spektra 6 GHz
Upute za rad i sigurnost 3532364 Uni-T UTS3060A analizator spektra 6 GHz
Upute za rad i sigurnost 3532364 Uni-T UTS3060A analizator spektra 6 GHz
Opis
UTS3060A je svestrani analizator signala za istraživanje i razvoj, proizvodnju i obrazovanje s frekvencijskim rasponom od 9 kHz do 6,0 GHz. Podržava analizu spektra u stvarnom vremenu, analizu vektorske mreže (VNA), analizu vektorskog signala (VSA) i EMI analizu te je idealan za automatske sustave upravljanja i raznolike zahtjeve testiranja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Frekvencijski raspon: 9 kHz do 6,0 GHz
- Prikazana prosječna razina buke (DANL): -165 dBm/Hz (tipično)
- Fazni šum: manji od -100 dBc/Hz (pomak 10 kHz, tipično)
- Točnost amplitude: manja od 0,7 dB
- Uzorak točaka: do 40.001
- Minimalna razlučivost propusnosti (RBW): 1 Hz
- Generator praćenja (TG): Zadano
- Vektorska mrežna analiza (VNA): Standardna
- Način analize spektra u stvarnom vremenu (RTSA): s gustoćom vjerojatnosti i prikazom spektra, standardna propusnost 10 MHz
- Opcionalna propusnost u stvarnom vremenu (RTSA): do 40 MHz
- Dostupni su različiti načini okidanja i predlošci okidača.
- Funkcije mjerenja jednim gumbom (opcionalno)
- Funkcija EMI analize (opcionalno)
- Analiza analogne demodulacije (opcionalno)
- Vektorska analiza signala (opcionalno)
- 10,1-inčni višedodirni HD zaslon (1280 × 800)
- Podržava SCPI naredbe (Standardne naredbe za programabilne instrumente)
Isporuka uključuje
- 1x UTS3060A (analizator signala, 9 kHz - 6,0 GHz)
- 1x kabel za napajanje
- 1x USB 2.0 kabel za pisač, 1,5 m, USB AB
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1x Vodič za brzi početak (engleski)
Napomene
Opcije za seriju UTS3000A:
UTS3000A-EMI – Opcija mjerenja EMI-ja za seriju UTS3000A
UTS3000A-AMK – Proširene mjerne funkcije za seriju UTS3000A
UTS3000A-AMA – Mjerenje analogne demodulacije za seriju UTS3000A
UTS3000A-B40 – Opcija RTSA analize od 40 MHz za seriju UTS3000A
UTS3000A-I/Q – opcija I/Q analize za seriju UTS3000A
UTS3000A-VSA – Opcija digitalne demodulacijske analize za seriju UTS3000A
Ostali modeli iz serije UTS3000A:
UTS3084A – 9 kHz – 8,4 GHz, propusnost rezolucije 1 Hz – 10 MHz, osjetljivost -165 dBm, 10,1-inčni zaslon osjetljiv na dodir, s generatorom praćenja
UTS3036A – 9 kHz – 3,6 GHz, propusnost razlučivosti 1 Hz – 10 MHz, osjetljivost -165 dBm, 10,1-inčni zaslon osjetljiv na dodir, s generatorom praćenja
